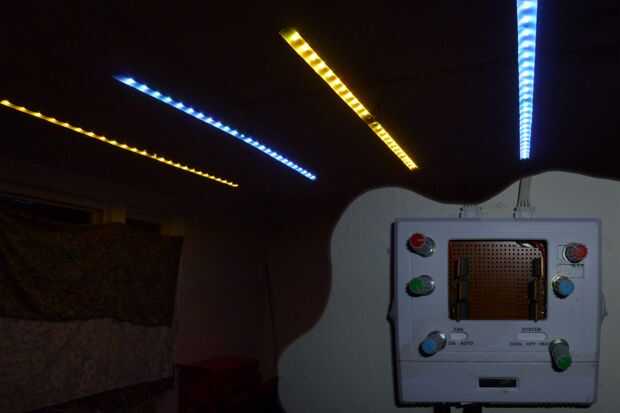

RGB LED iluminación de la pista del tubo de cartón

este proyecto fue hecha totalmente de elementos había tendido, con la excepción de los 100 difundido RGB LED que he comprado en ebay para $9,84.  Incluso si usted tiene que comprar todos los componentes sería difícil gastar más de $30.  Las luces son realmente dos sistemas vatios de ~3.2 idénticos con rojo, verde y azul controlada individualmente por potenciómetros.  Mi diseño es totalmente analógica, pero un ingeniero mejor que fácilmente podría agregar un microcontrolador y aplicar PWM que permite el LED a ser varias veces más brillante.  Sin embargo, esta configuración analógica luces muy bien mi taller de 200 pies cuadrados.  La luz blanca producida ollas se fijan adecuadamente es mucho más cálida y más relajante que la luz producida por el CFL.

Si usted está interesado en la construcción de este proyecto luego se reúnen los siguientes materiales y vamos a profundizar en los pasos.

Componentes necesarios:
-100 mm 5 de difundida ánodo común LED RGB (definitivamente desea difusa.  Si el LED es claro, verá los colores por separado, y mirando directamente a las luces es muy incómodo)
-Tubo de envío cartón (mina era poco más de 6' de largo, con circunferencia de 10 pulgadas, o 3,18" diámetro)
potenciómetros de-6-10 k ohm
resistencias-200-90 ohm para cables verdes y azul (este valor puede ser un poco difícil de encontrar, pero es fácilmente disponible.  Se ven con el paso de la resistencia en cómo calcular el valor de la resistencia)
resistencias-100-150 ohm para conductores rojos (ver el paso de la resistencia en cómo calcular el valor de la resistencia)
-2 - fuentes de alimentación 5V 1A (aumentar el amperaje si implementa PWM)
-6 Mosfets (utiliza el IRF840 clasificada en 8 amperios, pero se recomienda uno con un amperaje más bajo para un ajuste más preciso.  Como el IRF9610 o el IRF610
-2 interruptores
-Gabinete (utilicé un vaciado hacia fuera de la carcasa del termostato, pero no lo recomiendo.  Parece interesante, pero finalmente cerrar para arriba fue un poco dificil y me obligó a desmontar algunas veces para fijar conexiones.)
-Un montón de alambre

Componentes de montaje:
-Cadena
-Pequeño redondo ganchos (vienen en paquetes de 100 unidades)

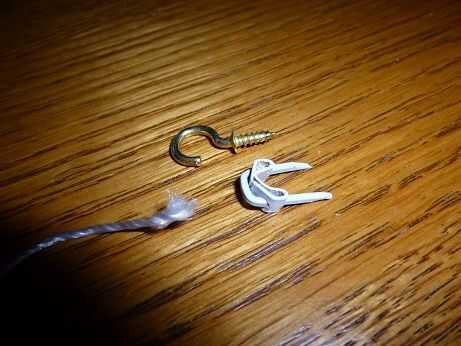

-Aislamiento grapas (blanco en la imagen.  Esto es para virar el alambre, hay muchas muchas alternativas).

Componentes opcionales:
-Pintura blanco (mejora la propagación de la luz y la intensidad)
-Pintura negro (para cubrir al monótono color marrón en la parte posterior de los tubos de cartón)
-Cinta de aislar (sirve el doble propósito de LEDs en lugar de asegurar y prevenir luz ascendente salida.  Mucho más importante para el último)
-Conectores de bala 24 (yo usé un juego de 4 para cada pista para permitirme tomar fácilmente hacia abajo para mantenimiento)

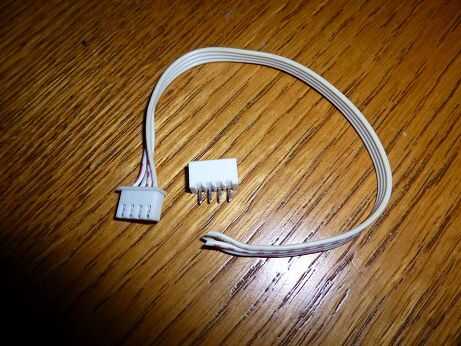

-4 conectores LED (necesita juegos de estos, buscar "4 LED conectores" en ebay si no tienes estos.  Usted encontrará los más fresco que la mía que cuesta sólo unos centavos por pieza.
-Perfboard/protoboard (para facilitar el cableado de transistor)
-2 conectores de CC y 2 enchufes de la C.C.
-Botones (como se puede ver la mina son color impresionante y adecuado, así como unos pocos centavos cada uno)
-Termo retráctil aislamiento (todo el que trabaja en cualquier tipo de proyecto de electrónica debe tener un montón de esto por lado)

Herramientas:
-Soldador y soldadura
-Pelacables
-Cúter
-Broca de taladro y 5mm
-Martillo (para virar hasta grapas)
-Lápiz
-Reglas
-Cinta de medición
-Papel de lija (una gran variedad de granos va a hacer muy bien.  Intente evitar los granos que son extremadamente altas o bajas.  Yo diría que cualquier cosa entre 60 y 300)
-Masilla adhesiva (usted tiene muchas opciones aquí, ver el siguiente paso para la aplicación)
Opcional:
Ángulo de aluminio
Tercera mano (herramienta Invaluable para soldar.  Lastima al ingeniero que carece de esta herramienta)
