RGB LED iluminación de la pista del tubo de cartón (3 / 6 paso)

Paso 3: Resistencias, resistencias, resistencias...

De lo primero, tenemos que asegúrese de tener las resistencias correctas.  Esta tarea es simple, pero muchos sitios web informa incorrectamente, o lo overcomplicate.  Tenga en cuenta que, dado que cada LED tiene sus propio resistencias la clasificación de potencia en cada uno puede ser muy baja.  1/8 watt será bien.  Aquí es cómo calcular la resistencia correctamente.

Calcular los valores de resistencia

-Usted necesita saber el voltaje para cada color de tu LED y la corriente nominal que será el mismo para los tres colores.  La gran mayoría de 5mm RGB LED es 3.2V para verde y azul.  2V para el rojo.  20mA o.02 A para el conjunto LED.  Encontrar la hoja de datos para tus LEDs si es posible.

-Usted también necesita saber la clasificación de la fuente de alimentación.  Como dije en la introducción de mi diseño es en realidad dos sistemas idénticos de 50 LEDs.  Ambas fuentes de alimentación que utiliza son 5v a 1 amp.  Solamente el voltaje es importante aquí, pero asegúrese de que la corriente no exceda de lo que puede manejar tu LED o a un cortocircuito o crecer poco a poco más débil y más débil.  50 LEDs en 20ma (50x.02) es 1 Amp.

-Con la información reunida que está listo para calcular los valores de resistencia.  Aquí está la fórmula:
(Tensión de alimentación - LED tensión nominal de alimentación) grado actual ÷ LED (a)
Asegúrese de que su valor actual es en amperios, por lo que es de 20 ma.02 A

Verde & azul
(3.2-5) ÷. 02 = 90 ohms
Rojo
(5-2) ÷. 02 = 150 ohmios

Soldadura soldadura soldadura:

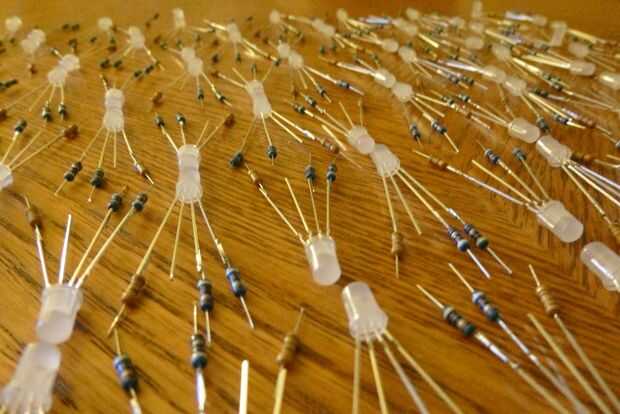

Tienes 300 resistencias a la soldadura, así que sea paciente, Tómese descansos y divertirse.  Usted podrá optar por cortar los cables en su LED.  Elegí no porque es más fácil identificar los colores de los cables y me permite usar menos cables para conectarlos.  Casi definitivamente quiere cortar los cables en sus resistencias.  Deje su positivo conduce solo.
