RGB LED iluminación de la pista del tubo de cartón (1 / 6 paso)

Paso 1: Formar el tubo

Corte el tubo en cuatro partes iguales puede ser un poco complicado, pero paciencia lo probaré un simple obstáculo a superar.  Ante todo, que hacer no quiero utilizar un tubo de menos de 3" de diámetro, de lo contrario las cuatro piezas resultantes será demasiado estrechas.  Es también importante tener en cuenta en los cálculos que con un tubo de 6' mi LED se espacian aproximadamente 3", con 25 LEDs en cada tira.
En mi primer intento para cortar el tubo hice un improvisado "Sierra" de una sierra de calar.  El corte fue atroz y arruinó mi tubo original, pero por suerte tubo era demasiado pequeño.  Si usted tiene una mesa real vio usted puede utilizarlo, pero preveo será muy molesto y darle un mal corte.

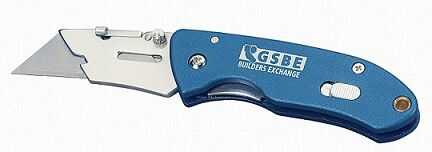

El mejor método es utilizar un cortador de buena caja resistente.  Aquí está cómo hacerlo:

-Medir el diámetro exacto del tubo y utilizarla para encontrar la circunferencia.  Circunferencia es el diámetro multiplicado por Pi (3.14).  Puede evitar las matemáticas mediante el uso de cinta métrica.

-Divida el circumerence por 4.  Utilice una cinta métrica para marcar 4 puntos, la distancia de la circunferencia dividida por 4 en un extremo del tubo.  Por lo tanto, con una circunferencia de 10" usted marca un punto de partida arbitrario, luego medir 2.5" alrededor, marca, etc. de 2.5".  Recuerde, mida dos veces, corte una vez.

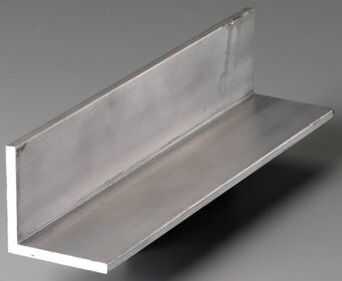

-A continuación necesita ampliar sus cuatro marcas en las líneas rectas que se extienden a toda la longitud del tubo.  La mejor herramienta que he encontrado para esto es un ángulo de aluminio. La razón de esto es que cuando usted pone los dos eges exteriores del ángulo contra el tubo (con el borde de conexión apuntando hacia fuera del tubo) siempre será perfectamente recto.  Es fácil accidentalmente una línea que no es recta en el tubo con una regla sobre todo con una regla más pequeña.  Una mano firme y un criterio permitirá esta marca con poca dificultad.  OK, dibujar las cuatro líneas del extremo a y busque precisión midiendo la distancia entre las líneas en diferentes puntos utilizando la cinta métrica.  Asegúrese de que usted es tan preciso como sea posible para agradar a estética por el camino.

-Ahora quieres cortar el tubo.  Mientras sostiene el tubo cuidadosamente constante rebanada abajo de su línea.  Utilice muchos golpes y terminar cortando una línea antes de pasar a la siguiente.  Trabajar en secciones de aproximadamente 2'.  No trate de forzar la hoja a través demasiado pronto y asegúrese de que su línea se corta hacia abajo el tubo antes de que se empuje con la hoja a través de todo el camino.

-Después de su primera línea se corta totalmente hacer no mover a cualquiera de sus vecinos.  La segunda línea que quiere cortar es uno frente a su primer corte.  Este segundo corte será el más difícil, pero una vez más la paciencia es una virtud.  Los dos últimos cortes será el más fácil ya tendrás dos mitades muy viables.

-Ignorar las asperezas por ahora

Una vez que los cuatro pedazos se cortan queremos taladrar los agujeros para los LEDs:

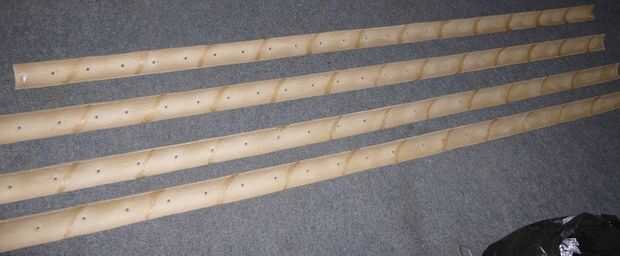

-Coloque sus cuartos de tubo, lado curvo arriba, sobre una superficie plana (frente a cómo se ven en la foto).  Todo listo tenga el distace del arco (circunferencia dividida por 4), pero si los cortes son realmente sucios puede volver a medir ahora.  Dividir la longitud del arco por la mitad para encontrar su punto central y márquela.
{Nota: Diseñé mi luz pistas a lado curvo.  Puede que desee hacer lo contrario.  Hay argumentos razonables para hacerlo.  Si tal es el caso de la marca tus marcas en el interior para evitar marcar el lado visible del tubo.  Sobre todo si no vas a pintar}

-Utilizar cualquier herramienta que usaste antes para hacer líneas abajo del tubo y extender su marca de punto medio en una línea recta hacia abajo toda la longitud del cuarto tubo.  Repita para cada pieza.  Ahora tiene una línea central en la parte posterior de cada tubo.

-Tomar la longitud del tubo y dividir por 25 (o cualquier cantidad de LEDs que desee por pista).  El número resultante es la distancia a medir para marcar dónde perforar tu LED.  IMPORTANTE -> te quiere hacer la primera marca la mitad de la distancia calculada, medida desde el borde.  De lo contrario su último agujero estará en el final del tubo.  Obviamente eres de medición a lo largo y marcando en la línea central.  Hacer las 25 marcas.

-Alerta antes de taladrar los agujeros, completar la siguiente parte de este paso.  Antes de atornillar en los ganchos de volver y terminar los dos pasos siguientes.

-Utilice la broca de 5mm y todos los agujeros del alesaje.  He encontrado usando un orificio piloto de innecesario.  Probablemente deberás mover un agujero LED o dos en cada tubo para evitar que se intersecan con los agujeros de montaje.  Taladre el agujero ajustado como lejos del orificio de montaje como usted es cómodo con.  Esto hará que la instalación de tus LEDs más fáciles el camino.

-La arena hacia abajo sus bordes y los agujeros para que todo lo ves bonito.  El ejercicio hará que el cartón a 'pico' un poco como un volcán.  Quiere pulir esto completamente para evitar que la luz innecesariamente cubierta.  Vas a querer hacer algo sobre el polvo de cartón, ya que es muy molesto a la respiración en.  Use una máscara antipolvo o ventilar bien.

Ahora es el mejor momento para instalar sus anzuelos para el montaje de las pistas hasta el techo.  El proceso es sencillo:

Cada pieza recibe tres anzuelos.  Menos hará que los tubos de la hebilla y arruinar su cableado.  Más de tres es innecesario y probablemente hará montaje muy tedioso.

-Medir exactamente a medio camino abajo de la línea central y marque.  Este es el centro de la longitud del tubo.

-Medida en cada borde una distancia sientes que le dará la mejor estabilidad a su pista.  Asegúrese de que la distancia que se mide es idéntica en ambos lados.  Medido en un pie en cada extremo.  Marca.  Repita para cada pieza.

-Encontrar el orificio estrecho mejor sacador puede encontrar (yo usé la aguja de un compás, el tipo de círculo, no el tipo señalando norte de brújula) y perforar agujeros a través de su tubo en los tres puntos que ha marcado en cada tubo.

-Si usted aún no ha perforado los agujeros LED entonces hacen ahora.  Una vez que los agujeros están aburridos tornillo su latón ganchos en los tres agujeros correspondientes.

-Mi latón ganchos fueron muy firme cuando los instalé, pero confían en mí, desea pegarlos en.  Algún tipo de sellador es mejor.  Mi preferencia personal es loctite, lo que un excelente adhesivo.
