RGB LED iluminación de la pista del tubo de cartón (5 / 6 paso)

Paso 5: Construcción de la caja de Control

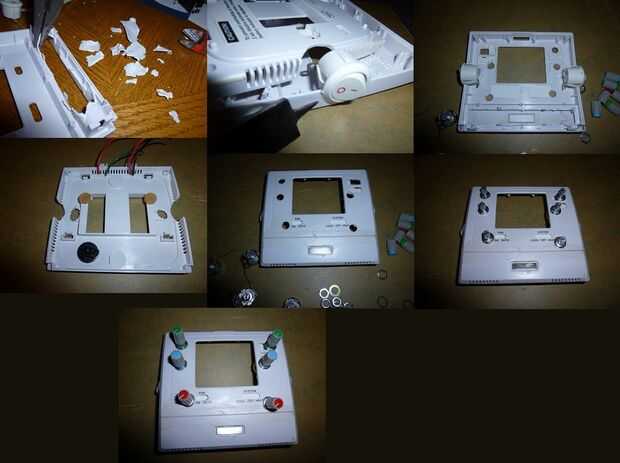

construí mis controles en el caso de un termostato viejo.  Esto era estúpido y ha añadido 3 días a mi proyecto (he incluido un collage para que pueden simpatizar con algunos de mi dolor).  Hazte un favor y encontrar un recinto agradable en digikey o coge uno de esos negros que venden en radioshack.

El circuito de

Tan simple como sea posible.  Recuerde que dos circuitos idénticos.  Cada color (negativo) está conectado al drenaje de un mosfet.  La fuente del mosfet es conectado directamente a la negativa de un gato de la c.c., o negativa de la fuente de alimentación si usted opta por no para usar conectores de CC.  El positivo de los LEDs es conectado al interruptor, que a su vez está conectado al positivo de tu dc jack o poder.

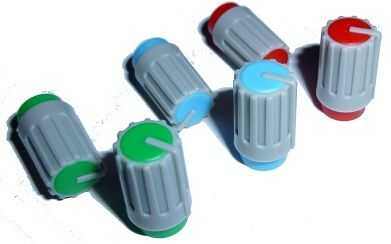

Originalmente tenía resistencias en los potenciómetros, pero encontró inútil.  El centro del potenciómetro es la señal que envía a tu mosfet.  Conecte el conductor de este centro a la puerta de tu mosfet, uno para cada uno, total seis.  Esto deja dos cables, uno positivo, este cable al interruptor.  El otro es negativo, cable al jack de CC negativa o fuente de alimentación.  Recuerda que conducen determinar positiva y que determinan que es negativo a su vez determinará qué dirección debe girar el potenciómetro para aumentar el poder de color respectivo de la luz, para realizar pruebas antes de que la soldadura.

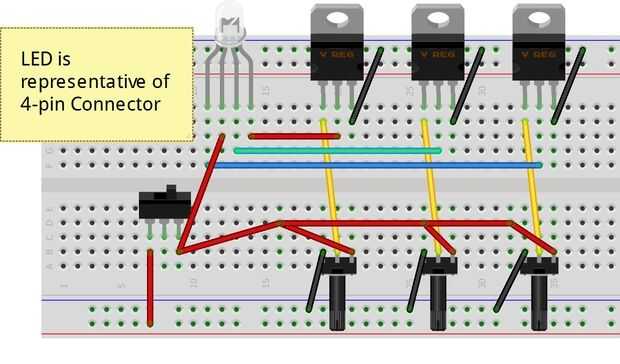

Yo he suministrado un diseño de fritzing (cuadros) en caso de que mi Descripción del circuito es confuso.  Perdóname si es.  Es mi primer fritzing, así que para dar yo si eso, así, es confuso.

El recinto

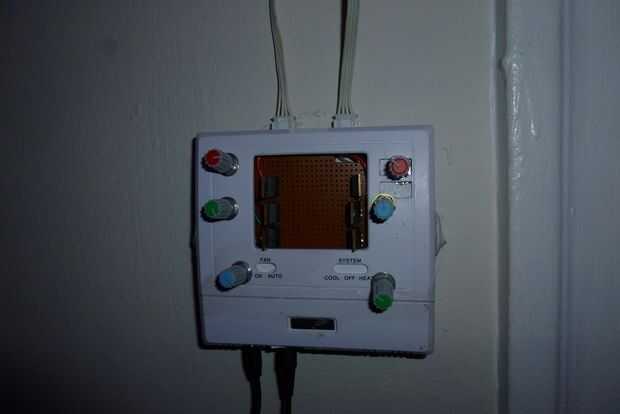

Por supuesto su experiencia de gabinete será única a la mía.  Utilizar qué herramientas necesita para conseguir todo lo de allí y mucha suerte.  Recomiendo usar cuatro conectores como los de la parte superior de mi termostato (véase el cuadro) para facilitar su uso.  ¡Buena suerte!
