Paso 1: Conocimientos y materiales necesarios
El proyecto requiere una gran cantidad de soldadura. Sin embargo, esto no es difícil y un LG de principiante no tienen problemas. He utilizado todos los componentes por-agujero (aunque SMD habría sido más agradable).
Comodidad con el IDE de Arduino es un bono pero no necesario a menos que desee cambiar el código.

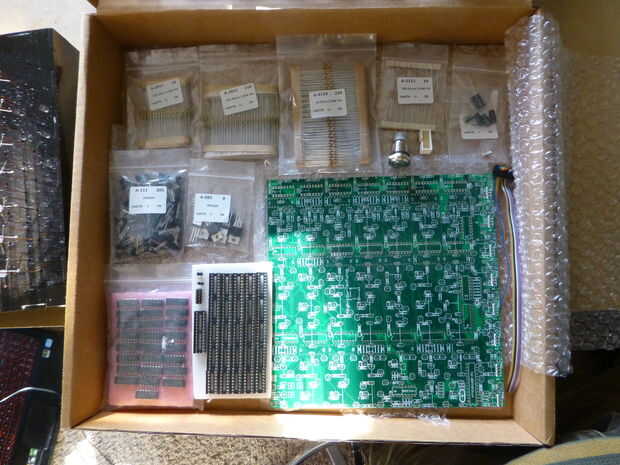

En cuanto a materiales, necesita lo siguiente:
- Cautín + estaño
- Herramientas de mano tales como tijeras, pinzas y alicates de punta delgada
- Arduino para utilizar como programador
- Atmega328p
- 512 LEDs RGB (ánodo común, difundido)
- Alambre de cobre (utilizado calibre 24 pero más delgado sería mejor)
- Oscilador de 16MHz
- 25 registros de desplazamiento 74HC595
- resistencias de 100 ohm 136
- resistencias de ohm 125 64
- 212 1 resistencias de ohm k
- resistencias de 2 10 k ohmios
- 2 condensadores de 22pF
- condensador de 0.1 uF (electrolítico)
- condensador de 10 uF (electrolítico)
- condensador de 100 uF (electrolítico)
- condensador de 1000 uF (electrolítico)
- 25 zócalos IC de 16 pines
- 1 zócalo de 28 pines del IC
- cabecera de 2 x 5 AVR ISP
- 200 transistores 2N3904
- 8 MOSFET de canal P IRF9540 (overkill pero yo los tenía a la mano)
- Enchufe de alimentación
- Botón de encendido
- Fuente de alimentación 5V (1A es suficiente)
Además, tuve un PCB hecho para la base de la Junta para ahorrar tiempo y costos en el manejo de cables. Esto también significaba que tenía que asegurarse de que mis diseños eran correctos en el primer intento. Mientras que todo funcionó muy bien, hay cosas que actualizar (como componentes SMD o intercambio de piezas individuales) si tuviera que hacerlo otra vez. También tuve un láser base caja para ocultar el PCB y darle un aspecto más limpio. Los archivos para ambos de estas partes se incluirán en pasos posteriores.
Total costo por todo lo anteriormente fue de $80 para todos los electrónicos y LEDs, $28 para el PCB y la base de que pude tener láser corte con acrílico negro de desecho que tenía sentados alrededor. Un precio fuera de ponoko cuesta $ 50 pero sugiero visitar su local FABlab o makerspace para ahorrar costes.
