Paso 6: carcasa

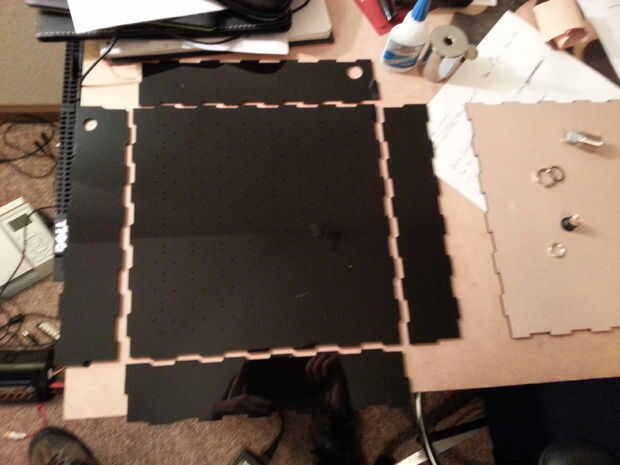

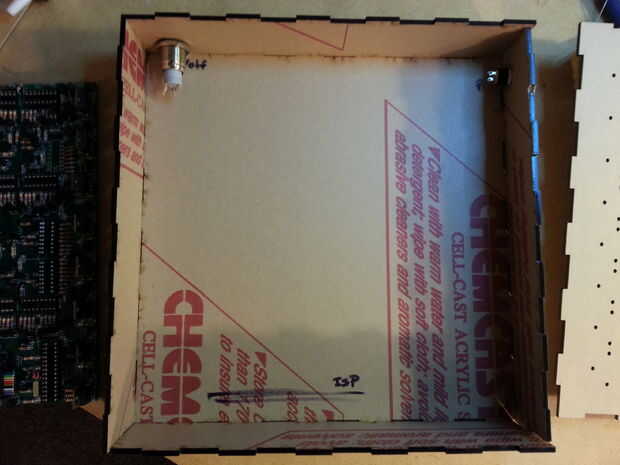

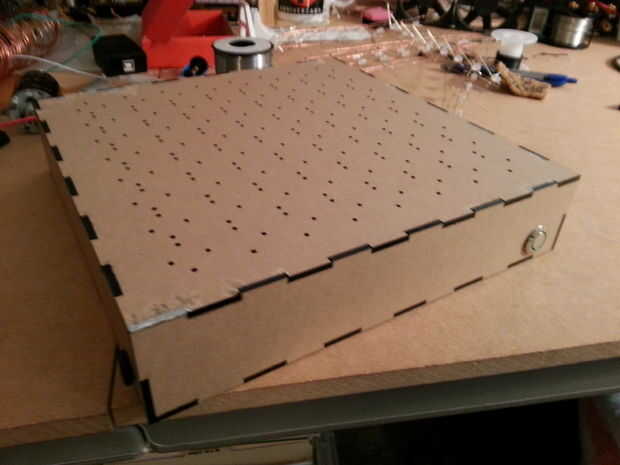

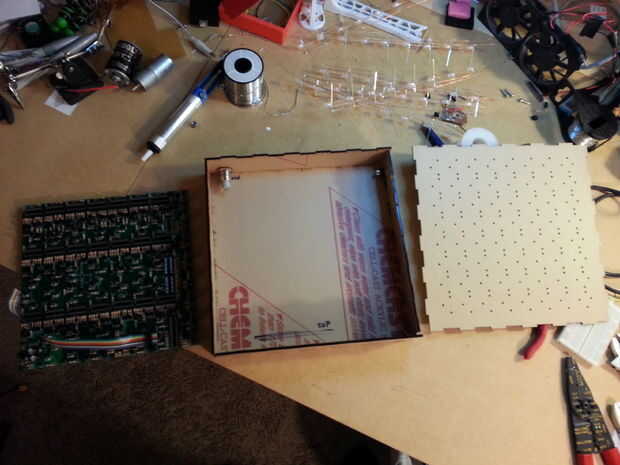

Antes de continuar en soldar los LEDs a la placa, fue necesario insertar la capa superior de la corte caso del láser. El panel superior tenía los agujeros del corte exactamente donde las columnas se deslice en los agujeros de la PCB para soldar por lo que fue fácil alinear. El caso es sencillo de montar y puede ser pegado con un pequeño toque de pegamento. El panel inferior será lo último que ponemos en el cubo al final.

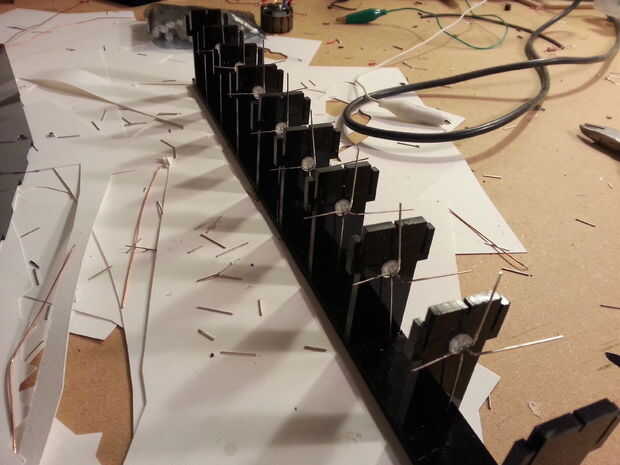

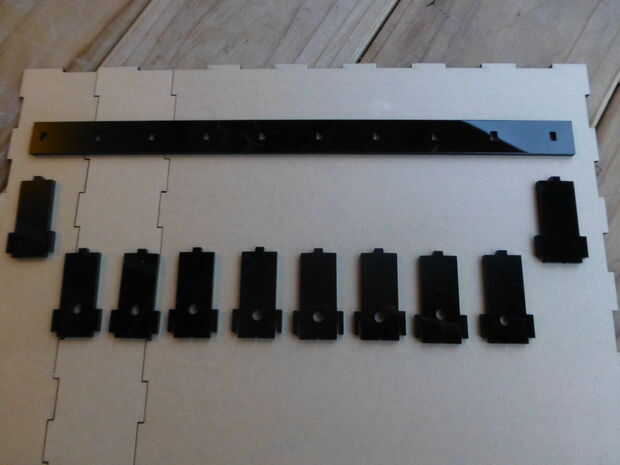

Junto a la caja como se muestra en las fotos anteriores, yo corte una plantilla para ayudar en la soldadura del LED. Esto fue sólo un acrílico de la espina dorsal con 8 ranuras para LED encajan y que el apoyar los cables en su lugar mientras que había soldado en. Esto se muestra en las 2 últimas fotos de arriba.

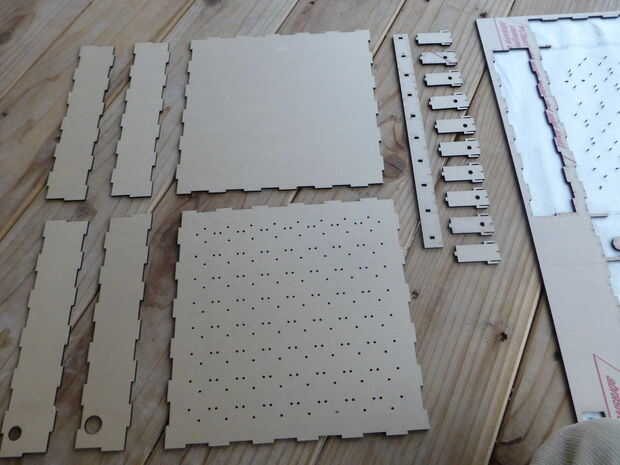

Por último, hay algunas pestañas adicionales en el archivo de corte de láser que puede usarse para pegar en lugar del PCB a la parte superior de la caja. No son necesarios pero pueden ser útiles durante la soldadura.
El svg para el archivo de corte láser se incluye en este paso.
