RGB 8x8x8 LED Cube (5 / 9 paso)

Paso 5: Para soldar la PCB

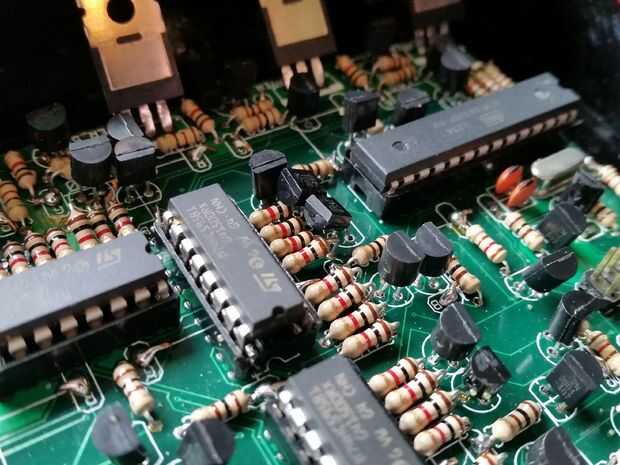

Este es un proceso bastante sencillo si se utiliza un PCB como lo hice. Si está utilizando otras técnicas de prototipado para los componentes que necesita para hacer frente a la soldadura y el cableado en tus propios caminos. Si no está utilizando mi PCB (que usted puede siempre volver a hacerse de un fabricante de tablero usando los archivos al final de este paso) puede hojear u omitir este paso.

Las imágenes de este paso junto con las instrucciones se incluyen en formato pdf en este paso. Después de las fotos en cualquier orden, de la soldadura de los componentes de cada paso. Componentes de cada paso se resaltan en el cuadro correspondiente. Me pareció útil para colocar componentes en por la parte superior y luego de la soldadura de la parte posterior (el lado con menos serigrafía). Al soldar en las columnas de LED en un paso posterior, se utilizará la dirección opuesta.

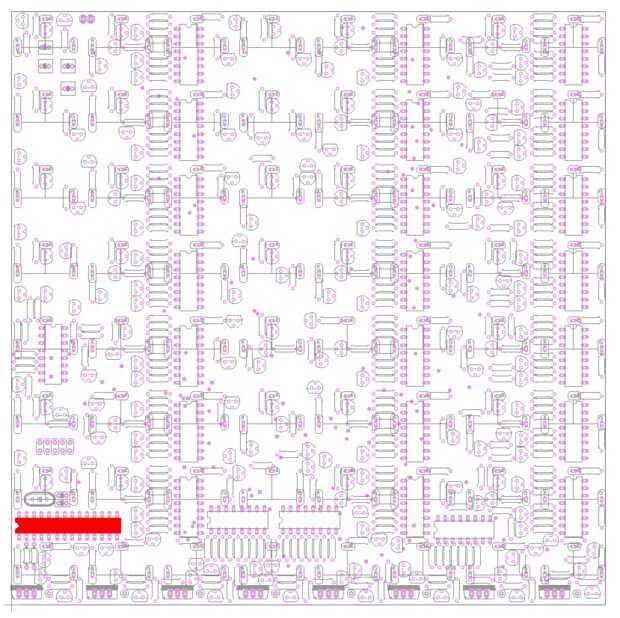

Paso 1: La soldadura en el zócalo de 28 pines del IC para el microcontrolador atmega328

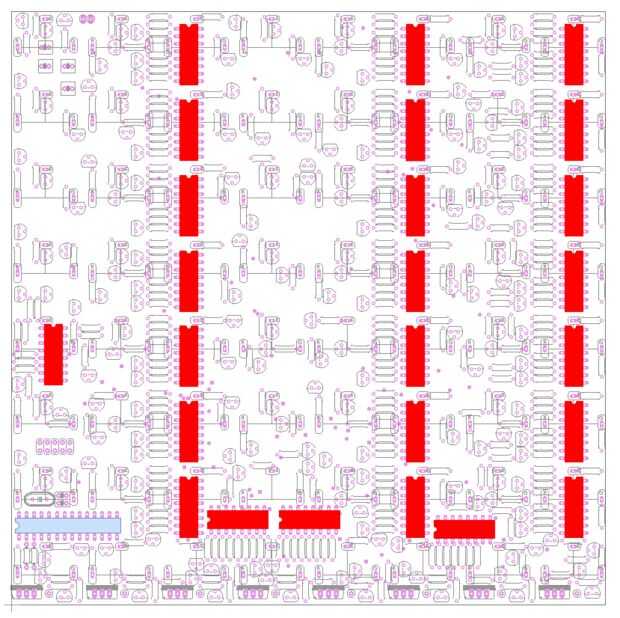

Paso 2: La soldadura en el zócalo del IC de 16 pines para el 74HC595

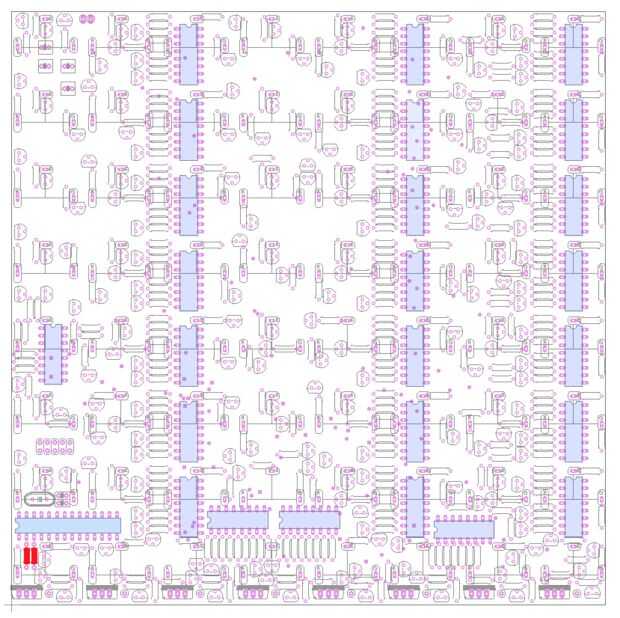

Paso 3: Soldadura en dos resistencias de 10kΩ

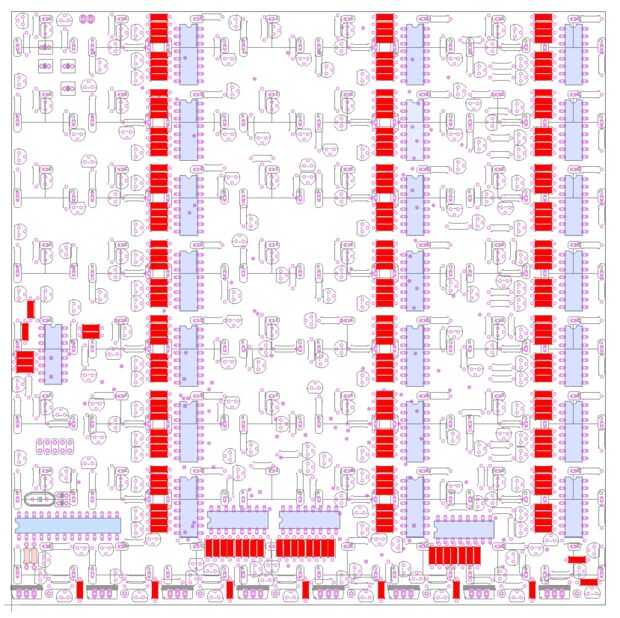

Paso 4: La soldadura de las resistencias de 1kΩ

Paso 5: Soldadura en las resistencias de 125Ω

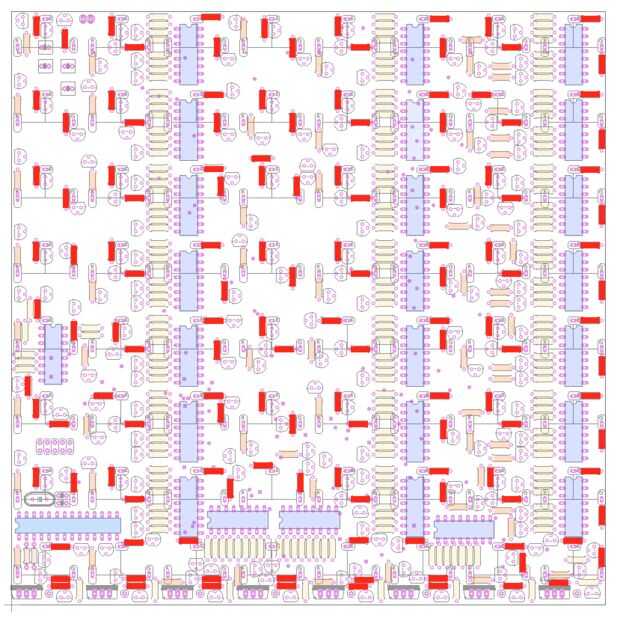

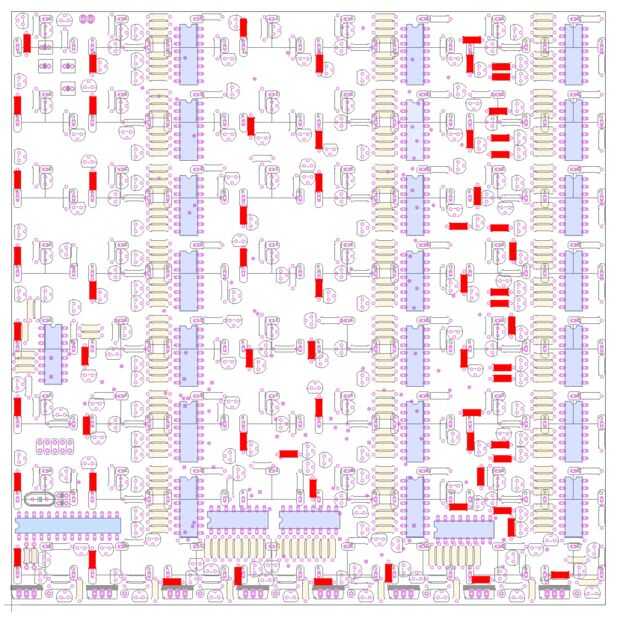

Paso 6: La soldadura de las resistencias de 100Ω

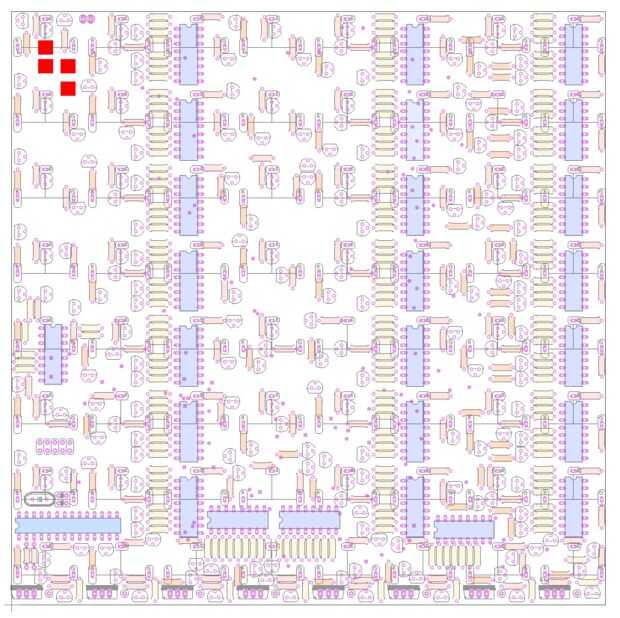

Paso 7: Soldadura en los 4 condensadores electrolíticos (en cualquier posición)

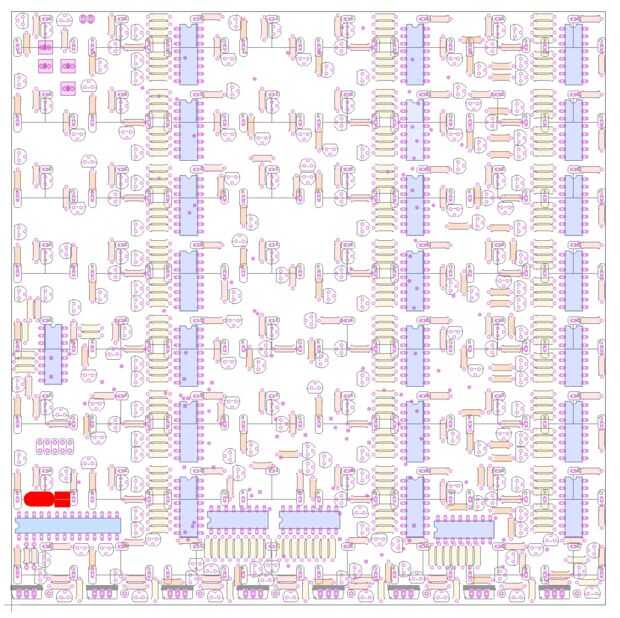

Paso 8: Soldadura en el cristal de 16MHz y los dos condensadores de 22pF

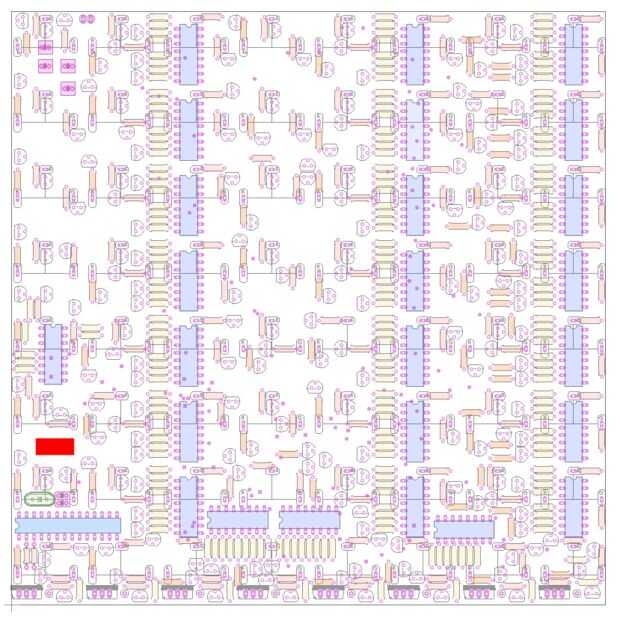

Paso 9: Soldadura opcionalmente en la cabecera del ISP de 10 pines

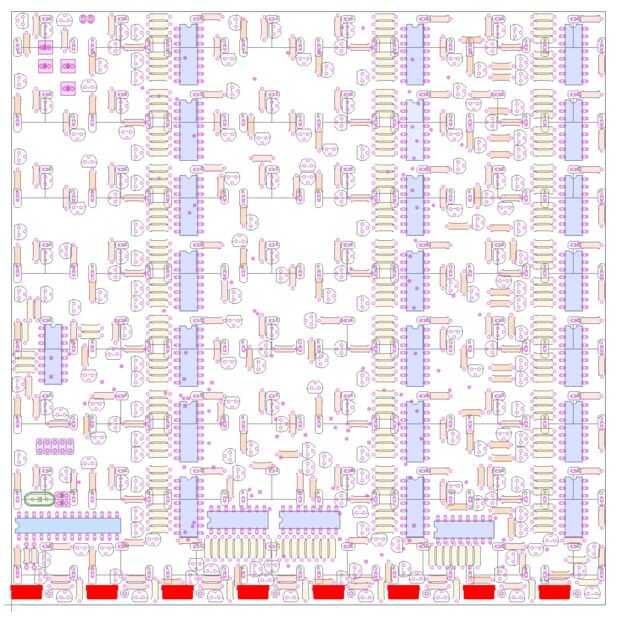

Paso 10: La soldadura en los 8 transistores IRF9640 (planos de respaldo hacia el centro del tablero)

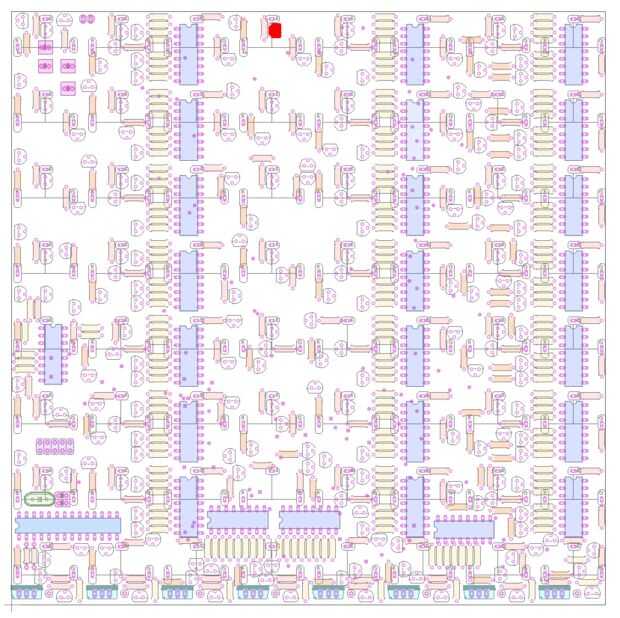

Paso 11: debido a un error en el diseño de la placa que tienes que soldar el primer transistor 2N3904 en hacia atrás. Simplemente doblar las patas espejadas a cómo lo haría con los otros transistores. La serigrafía en la parte inferior de la PCB identifica cómo insertar en la parte trasera, pero queremos que inserta en la parte superior para que la Junta encaja en la carcasa.

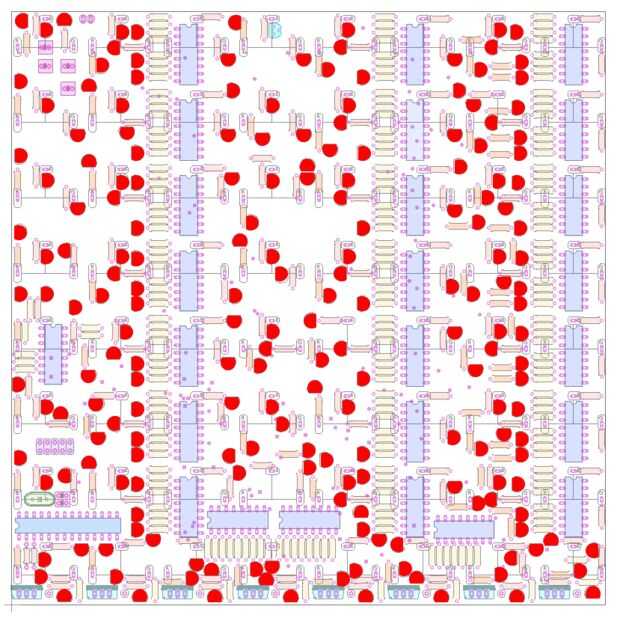

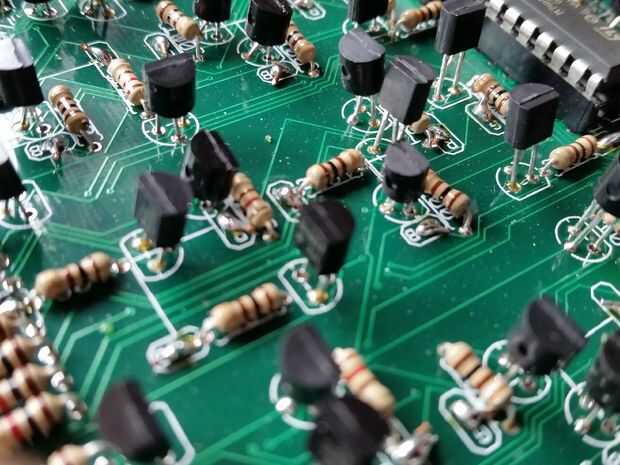

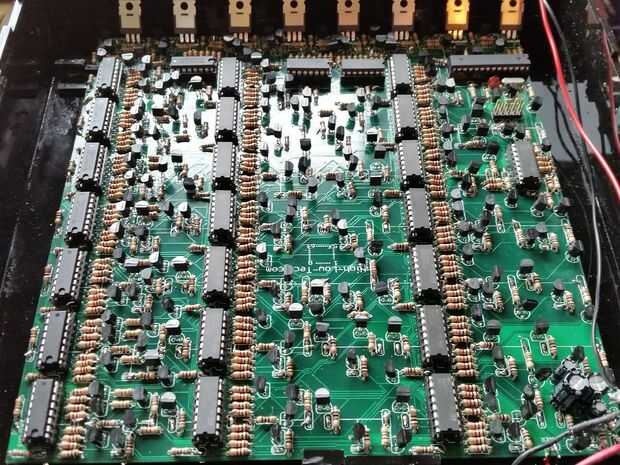

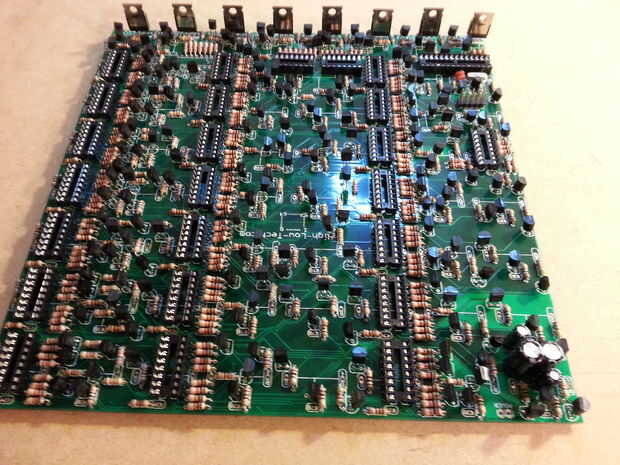

Paso 12: La soldadura en el resto de los transistores 2N3904. La imagen debe hacer un mejor trabajo que explica cómo insertar los transistores que puedo explicar en palabras.
