RGB 8x8x8 LED Cube (7 / 9 paso)

Paso 7: Para soldar los LEDs

El siguiente video hace un mejor trabajo que muestra el procedimiento para soldar en los LEDs de poder escribir. Básicamente, lo que tienes que hacer es soldar las columnas individuales en la PCB de uno en un momento. Para hacerlo:

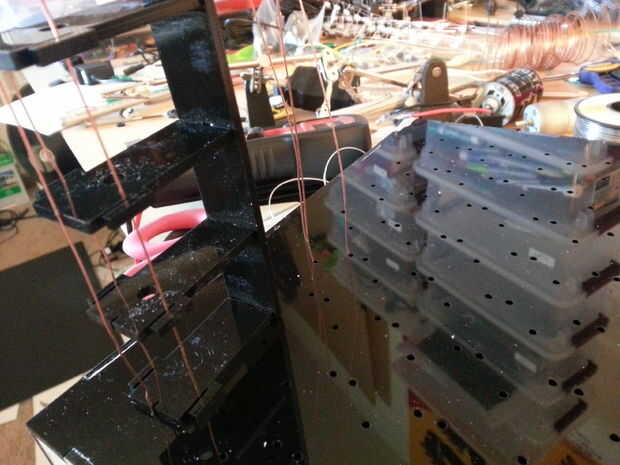

  1. 3 los cables de cobre a través de los orificios del hilo de rosca y soldarlos a la placa. Yo siempre con rosca desde el lado de la PCB por el lado de acrílico.

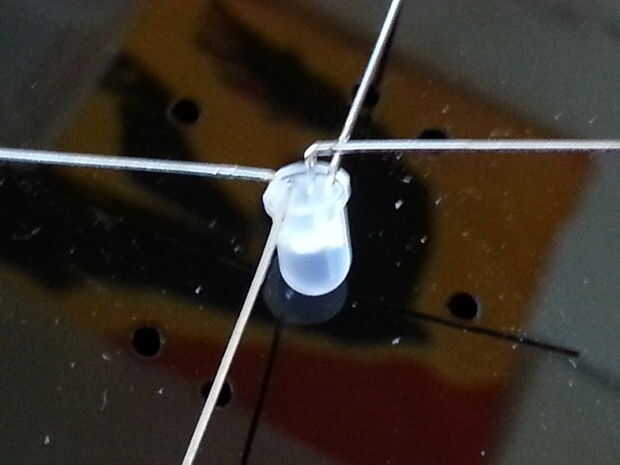

  2. Doblar las puntas como se muestra para 8 LED ' s.

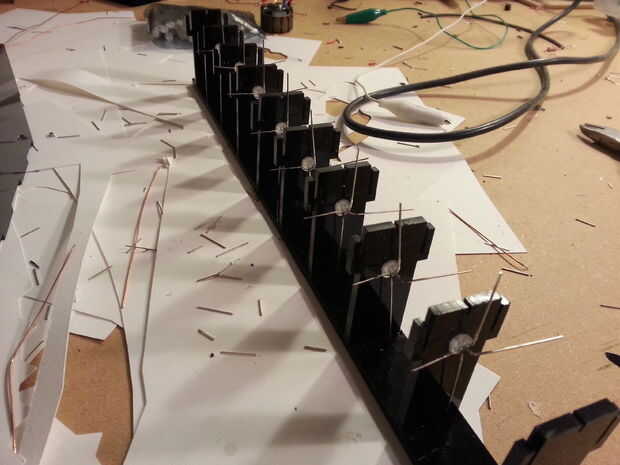

  3. Pop los LED en la plantilla (en la orientación se muestra a la parte común de plomo (más largo))

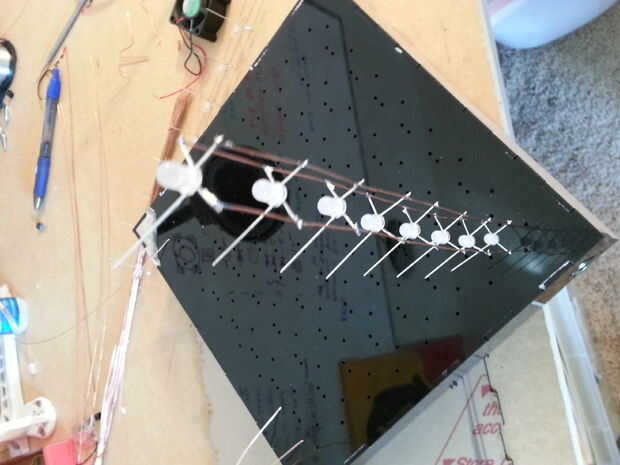

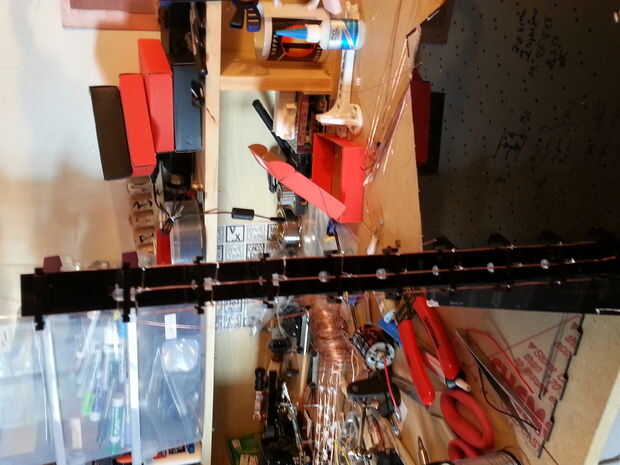

  4. Deslice la plantilla en su posición contra los cables de cobre
  5. La soldadura de cada LED (3 puntos por el LED, 8 LED por columna)
  6. Clip de exceso conduce
  7. Plantilla de diapositiva para arriba y lejos de los cables y LEDs

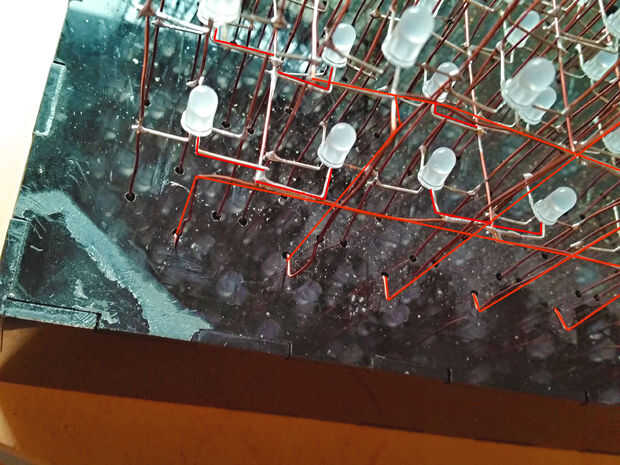

  8. Cada otra hoja de columnas (a partir de la primera hoja) debe tener los pines comunes conectados con hileras de alambre de cobre. Ver más abajo ***

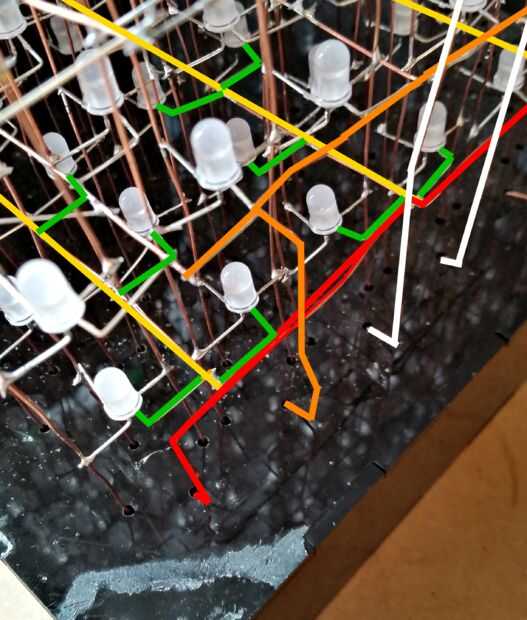

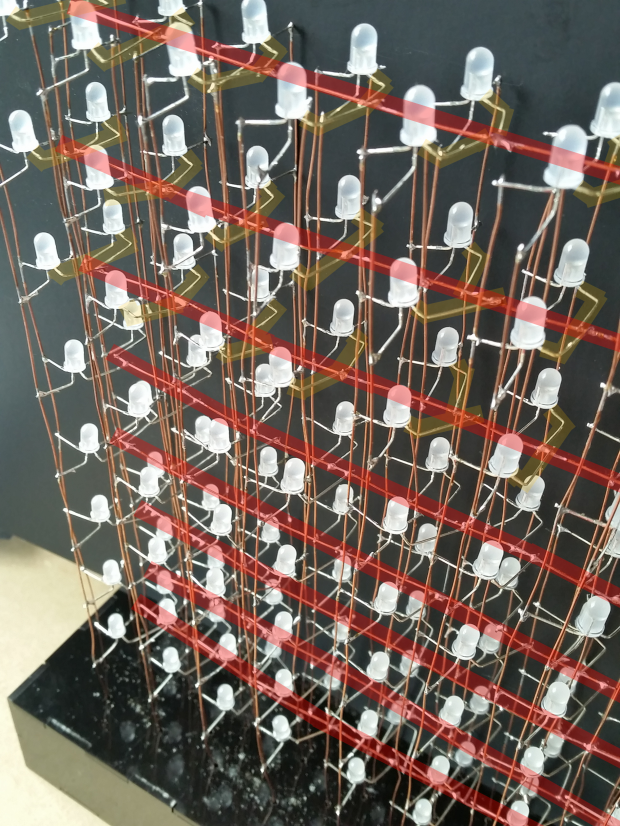

Me olvidé de incluir en el video cómo conectar los ánodos comunes entre columnas. Esperemos que las siguientes imágenes ayudar a aclarar esto. En la primera foto de abajo puede ver las filas que deben agregarse al conectar los ánodos entre sí. En rojo se destacan las filas. Destacado en amarillo son las patillas de ánodo común. Nota cómo el suplente de pernos de la dirección que señalan que sólo necesita la mitad del número de filas (cada par de hojas de acciones un conjunto de filas en lugar de cada hoja con sus propias filas para recoger los ánodos). La imagen siguiente ilustra esto mostrando las dos primeras hojas de LEDs compartir una fila por capa (capas son horizontales, las hojas son verticales). Espero que estoy intentando decir hace sentido. Si no es así, hágamelo saber y voy a intentar volver a escribir esta página o video.
