Regulador de volumen de los medios de comunicación de PC USB basado en Arduino (4 / 9 paso)

Paso 4: Los botones

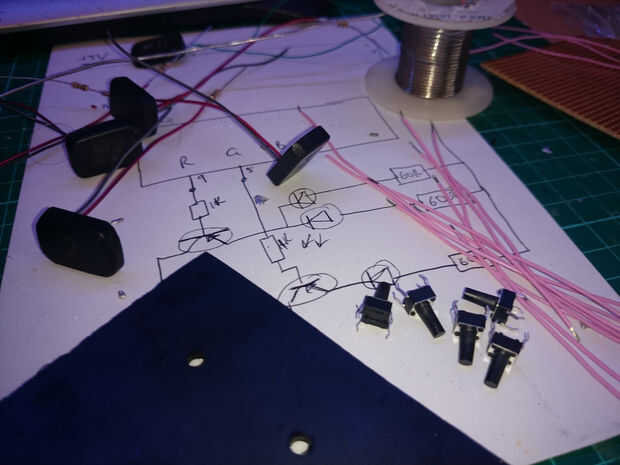

Esto es donde luché el plan era crear botones personalizados con retroiluminación usando switches táctiles y algunas piezas de acrílico. Completar esto pero no tuvo éxito.

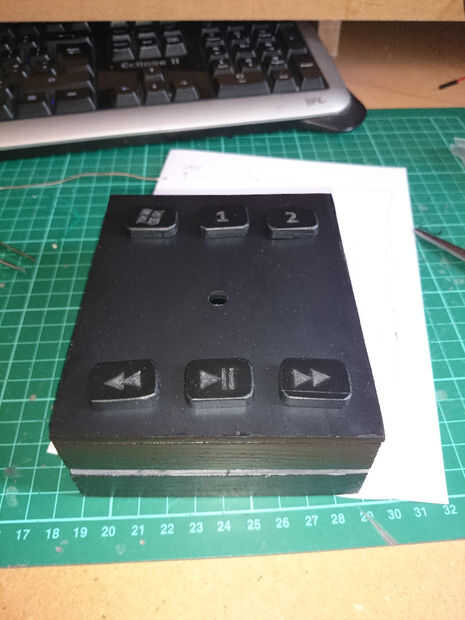

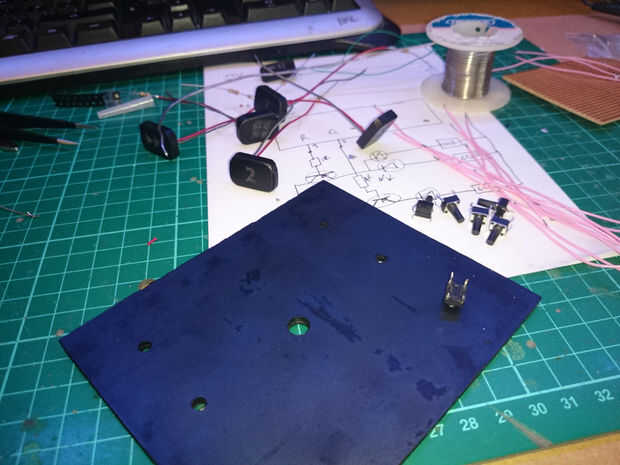

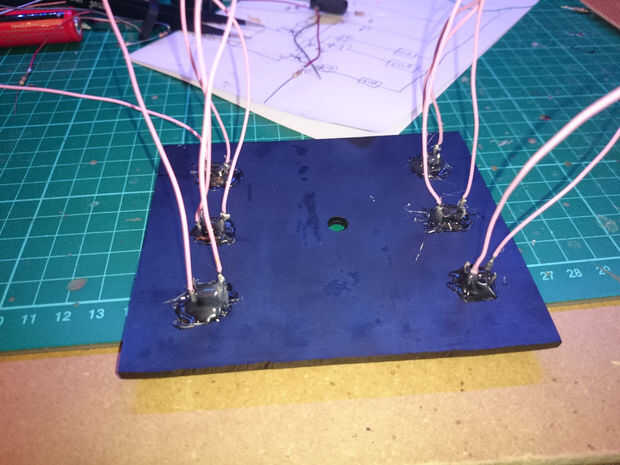

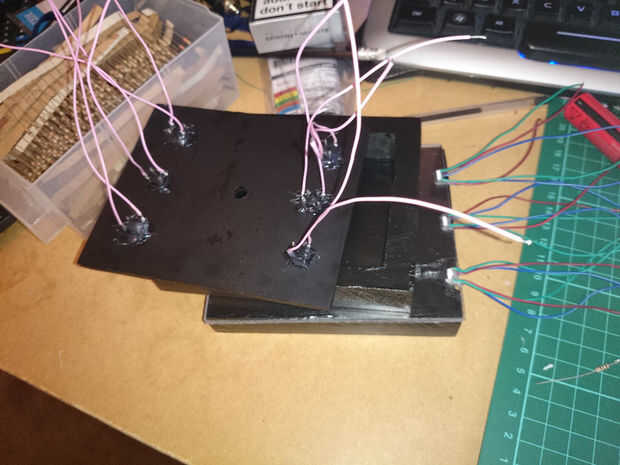

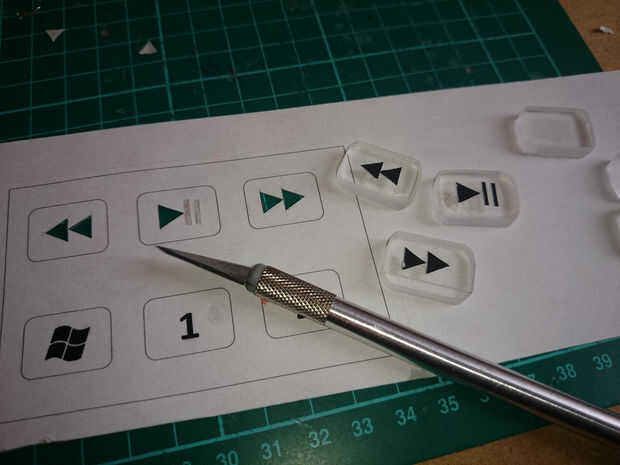

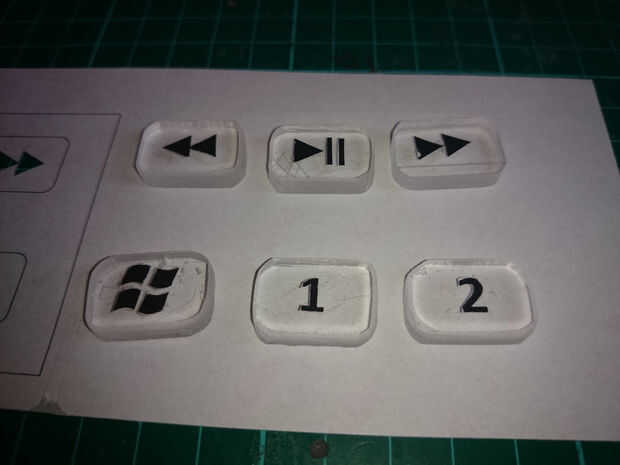

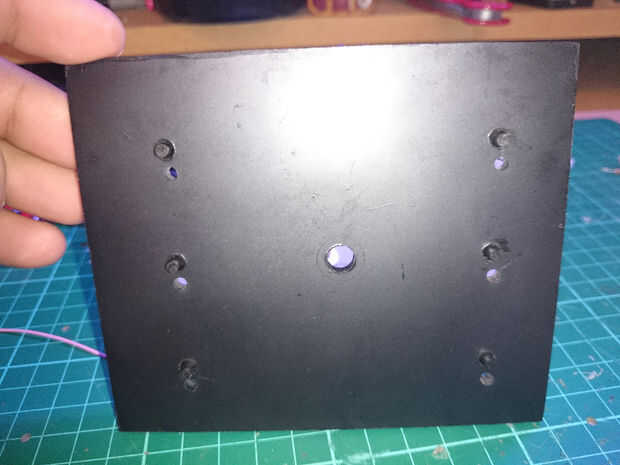

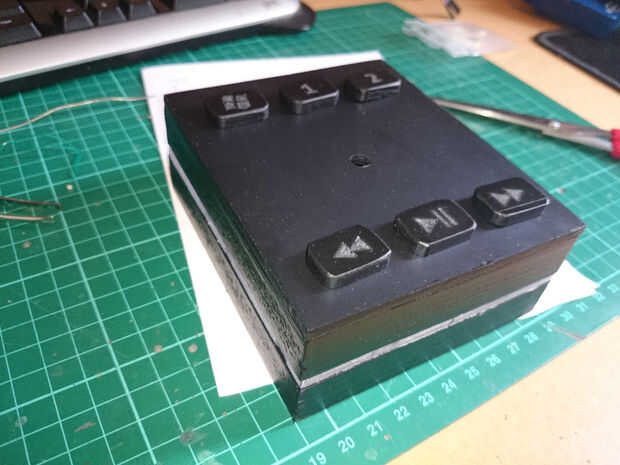

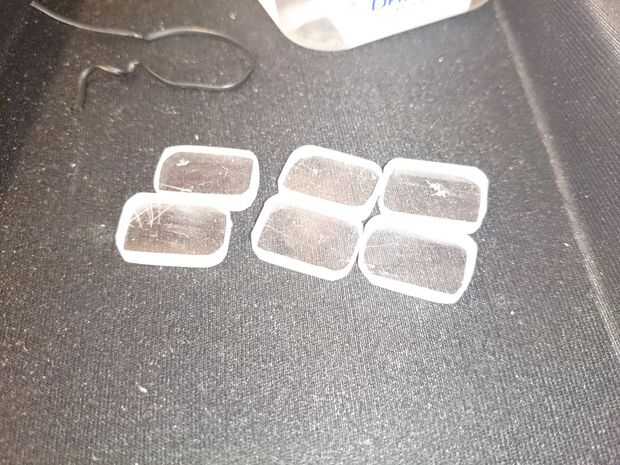

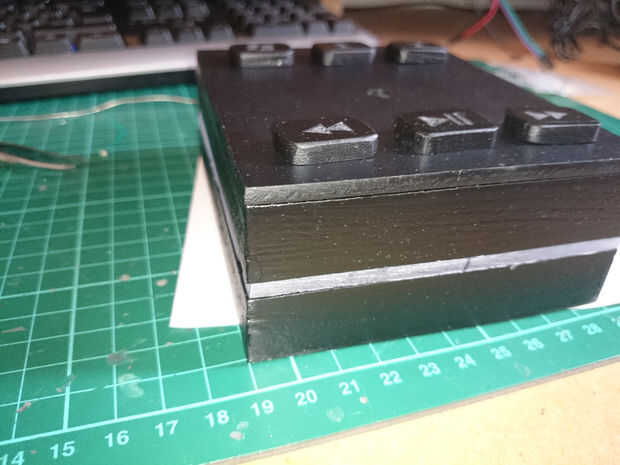

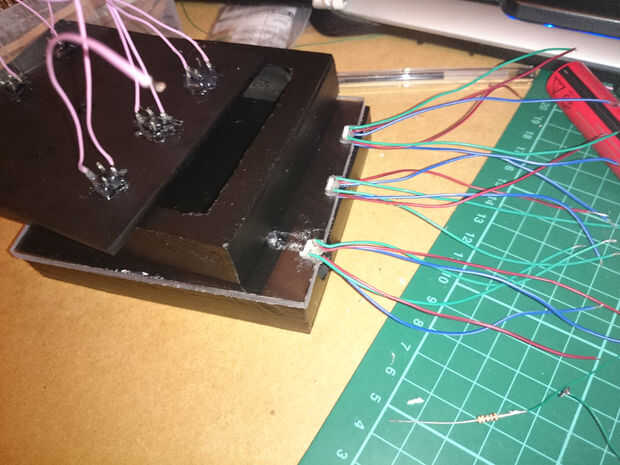

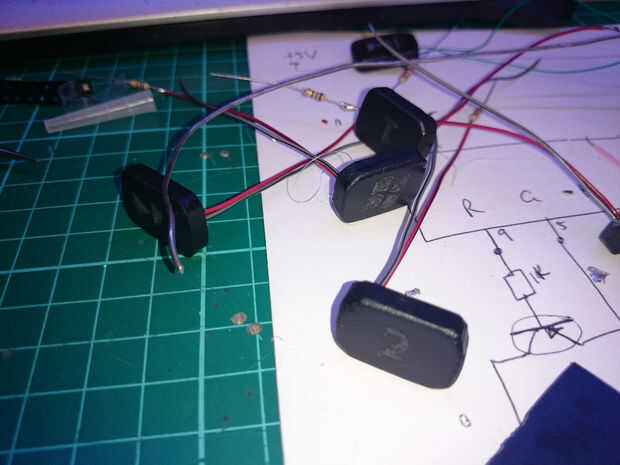

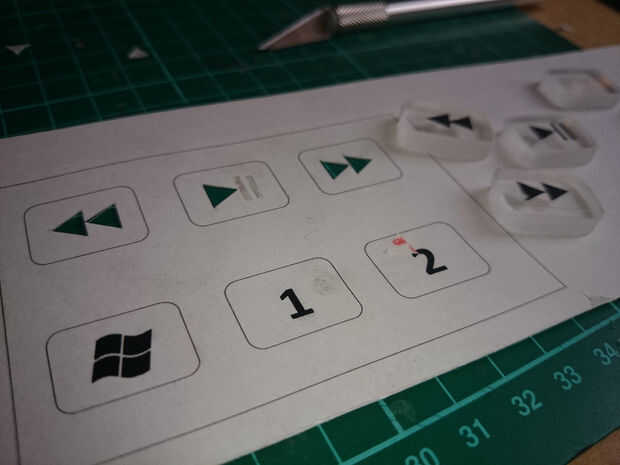

Diseña el aspecto de los botones en el editor, rociar las piezas de acrílico negro, imprime el diseño y procedió a grabar los símbolos en el acrílico. El siguiente paso fue añadir los LEDs SMD para el acrílico, y luego finalmente alinear los botones y taladrar los agujeros para colocar los switches táctiles. Los interruptores estaban pegados y los alambres soldados a ellos. Aunque parecía bastante bueno, no funcionó muy bien porque había utilizar pegamento caliente para fijar los botones. Tres de los seis botones realmente funcionó a la perfección, pero el resto fueron pegado así que decidí que esto no sería lo suficientemente resistente para el uso diario.

Luego fui a descubrir botones táctil capacitiva que pueden hacerse fácilmente utilizando cinta de cobre, algunas resistencias y descargar una librería de Arduino. Después de mucho investigar me decidí por los botones capacitivos.

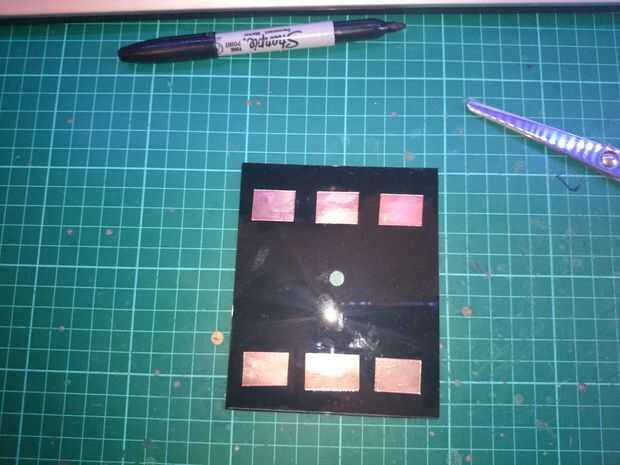

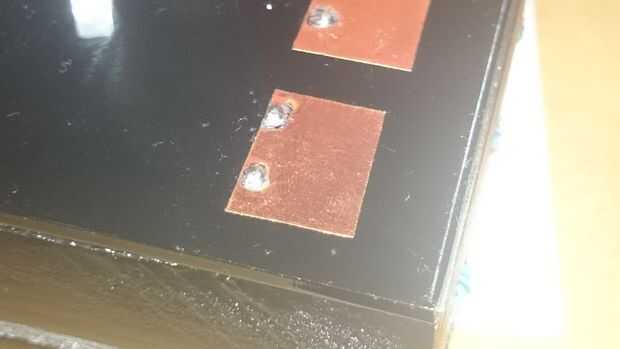

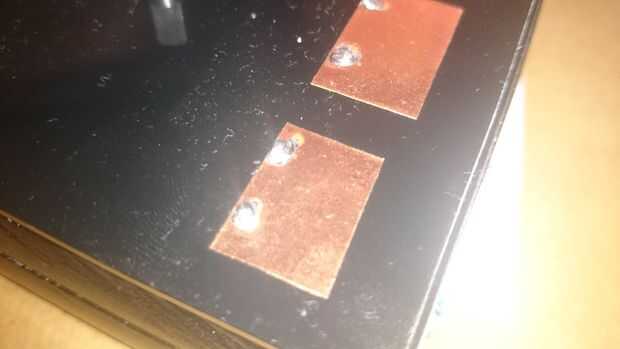

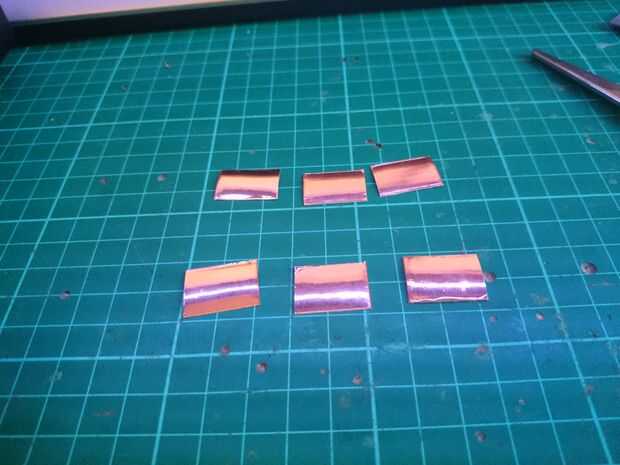

Fueron hechos simplemente cortando más o menos trozos cuadrados de cinta de cobre, pegándolas hacia abajo después de la alineación y luego soldar dos resistencias a ellos una resistencia es un envío la otra es una recepción y Arduino puede detectar cambios en este, por lo tanto lo que nos permite usar botones.

Si no quieres pasar por esto entonces puede fácilmente reemplazar las entradas con los botones táctiles normales pero asegúrese de que subir el código correcto para el Arduino. No olvide tirar resistencias!
