Paso 7: Hacer que el recinto parte 1

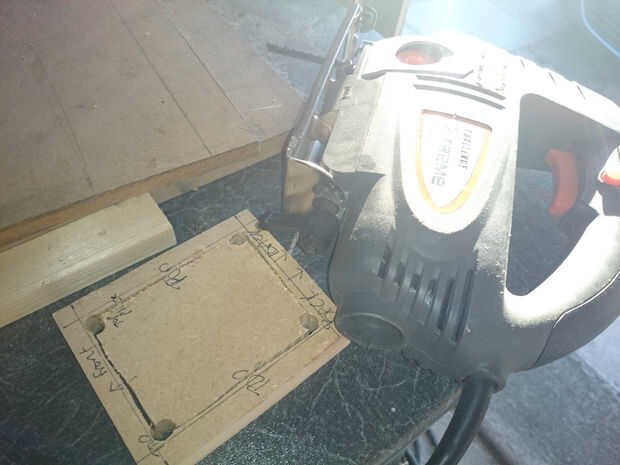

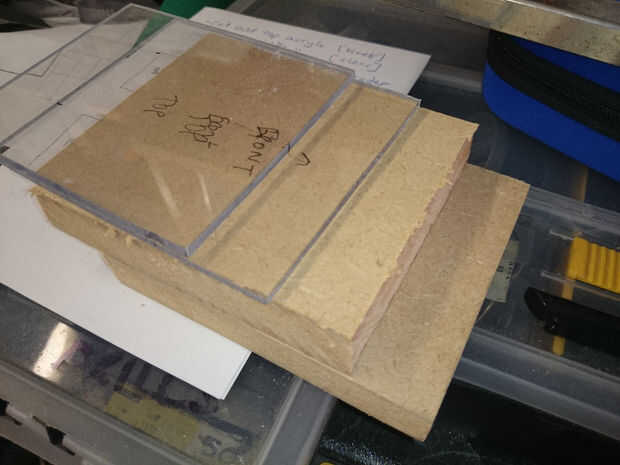

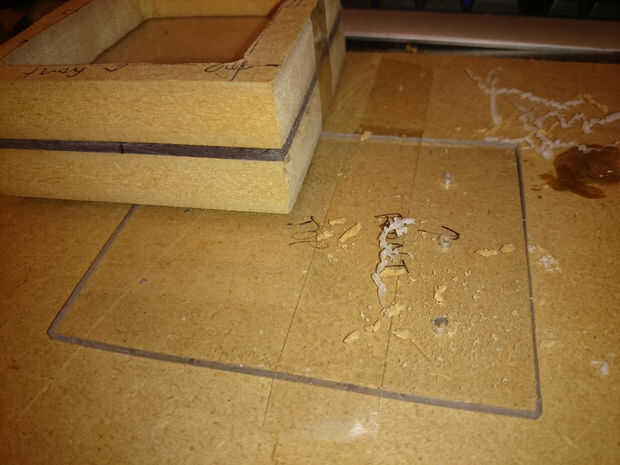

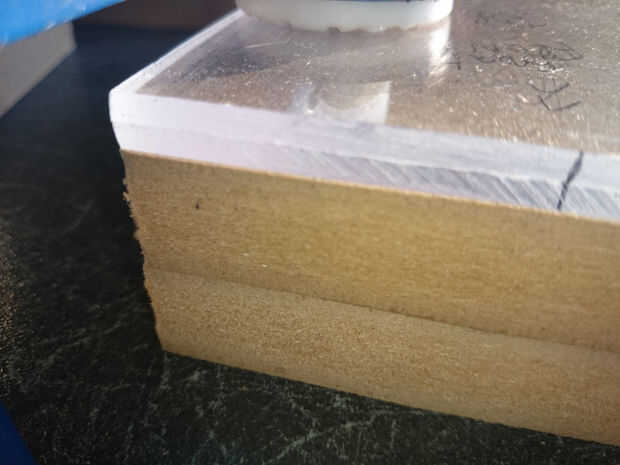

Según el diseño, necesitamos 2 x MDF 18 mm espesor 130 mm x 100 mm y un acrílico 5 mm de grosor x 130 x 100 mm. Esto es para la capa del emparedado que es crucial para el efecto de borde iluminado. Corté mi MDF con una sierra de calar y el acrílico con una sierra de mano 32TPI.

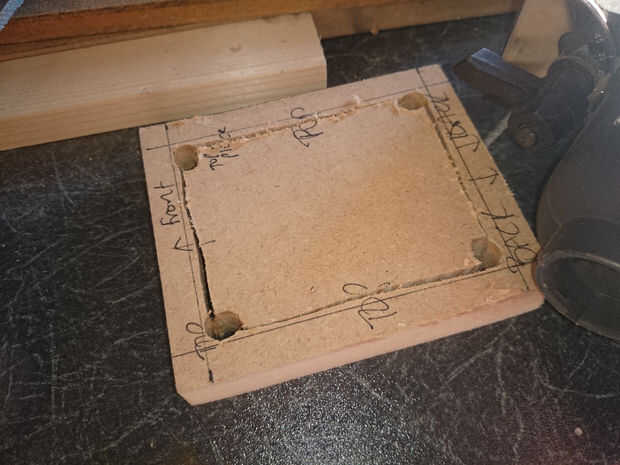

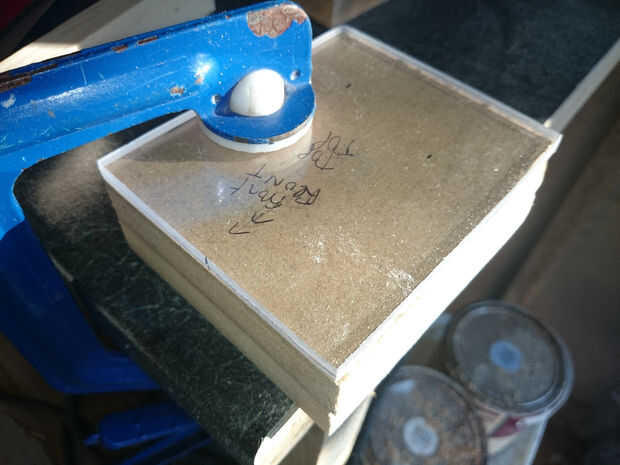

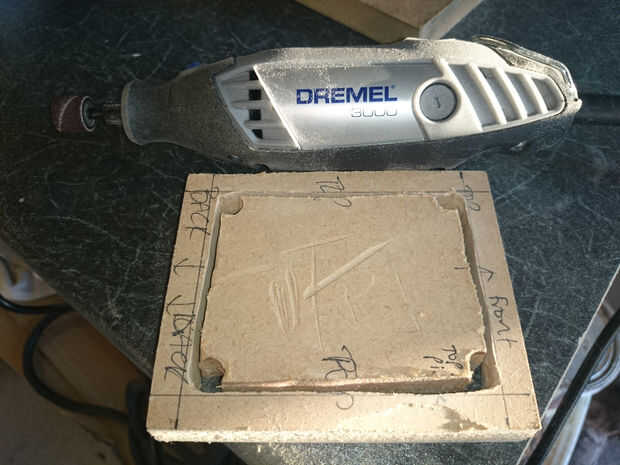

Una vez tengas estas tres piezas de corte, hasta y hacer ajustes usando una lijadora, si es necesario. Me tomó un poco de lija para que queden alineados ya que mi alineación de jigsaw está desactivada. Una vez que se alinean desea etiquetar el tapa, frente, parte posterior, inferior y lados para saber la orientación exacta de las piezas. El siguiente paso es recortar un rectángulo en la tapa MDF dejando unos 10 mm de espacio alrededor de toda la pieza MDF (véase los cuadros). Se trata de que el Arduino y otros componentes se ajusta a.

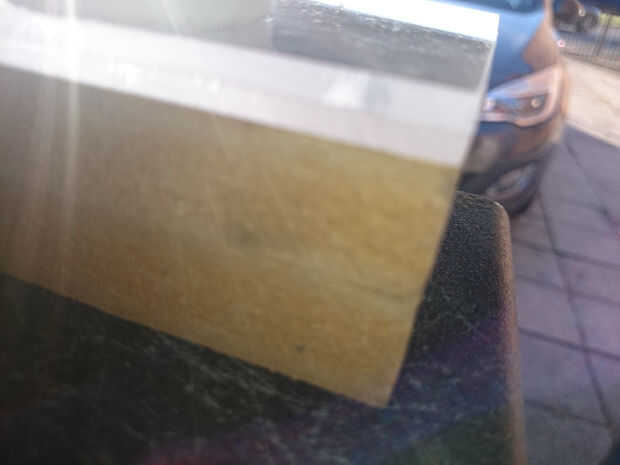

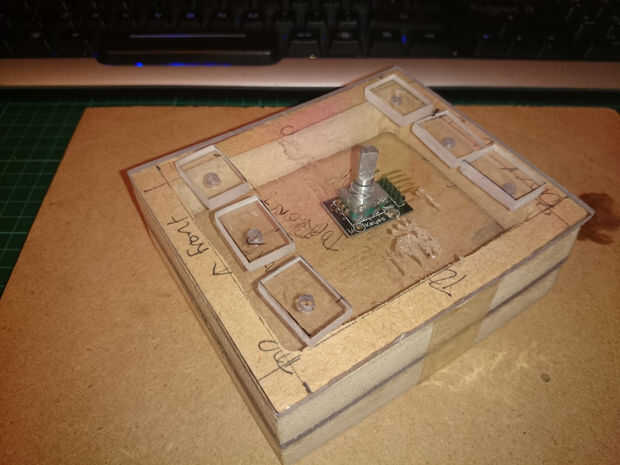

Para el acrílico claro, necesita colocar 3 RGB 5050 SMD LED (Compruebe la asignacion de terminales en la imágenes!) en el extremo posterior por lo que brillan hacia fuera los lados y el frente. Lo hice corte 3 ranuras en el extremo posterior lo suficientemente grande para un solo LED RGB. Doblé los cables de tal manera que los cables negativos están a la izquierda y los positivos están a la derecha, por lo que una vez se ha asegurado el MDF superior sabré la polaridad de los cables cuando estoy soldando a Arduino. Puede fijar los LEDs RGB usando pegamento caliente pero asegúrese de que el acrílico es todavía plano. el LED RGB debe ajustarse muy bien dentro de 5mm. Desea colocar los LEDs para que los cables están apuntando hacia arriba y hacia abajo - no izquierda y derecha. Porque ellos están apuntando hacia arriba y hacia abajo, puede doblar los cables parte inferior sobre la parte superior y luego separarlos por polaridad. Usted entonces quiere caliente pegamento en su lugar!

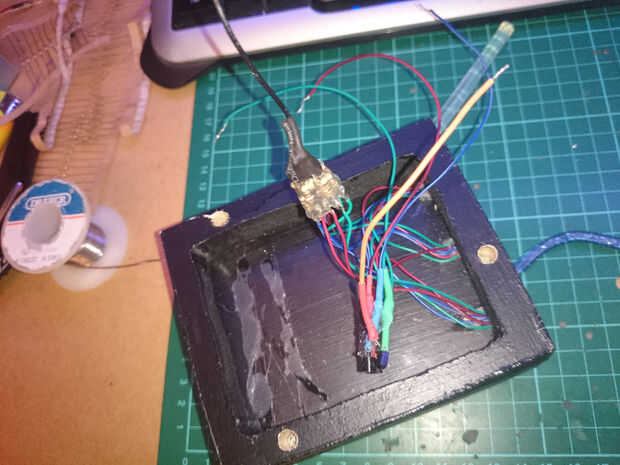

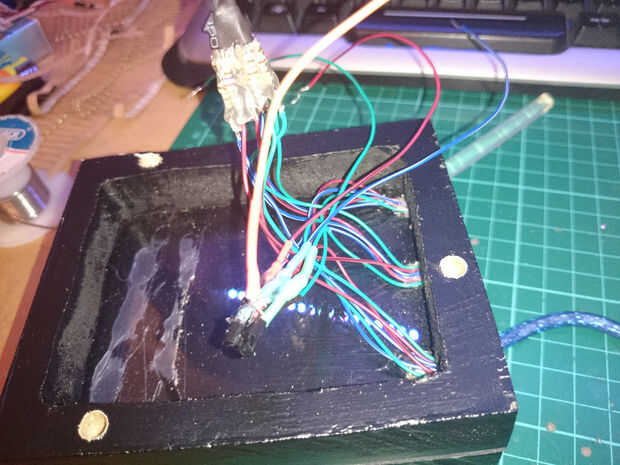

(Como se puede ver en las dos últimas fotos, hay un transistor para cada canal RGB).
Después de esto usted quiere medir la parte donde se coloca el conector USB en la parte inferior parte MDF y luego perfore un agujero a través de lo suficientemente grande para permitir que un cable USB para pasar. Esto es para que puedan alcanzar el cable USB en la pieza superior del MDF. (Compruebe las conexiones en las fotos!)
