Regulador de volumen de los medios de comunicación de PC USB basado en Arduino (8 / 9 paso)

Paso 8: Hacer que el recinto parte 2

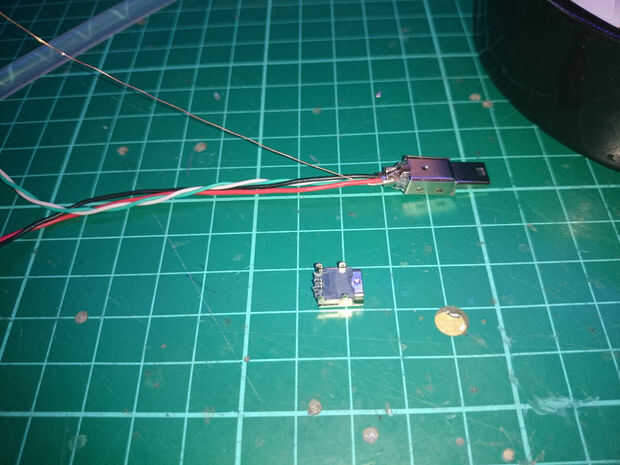

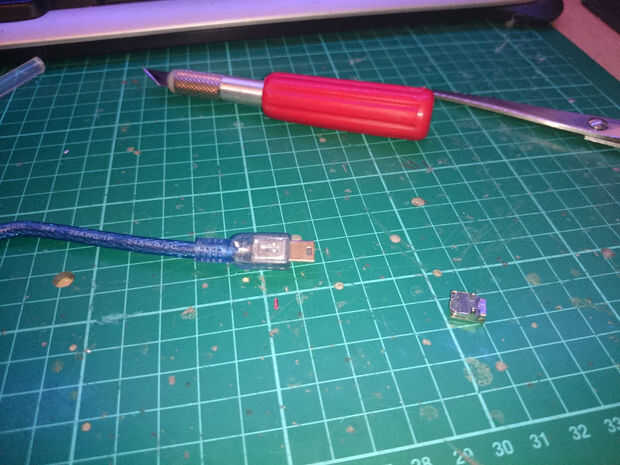

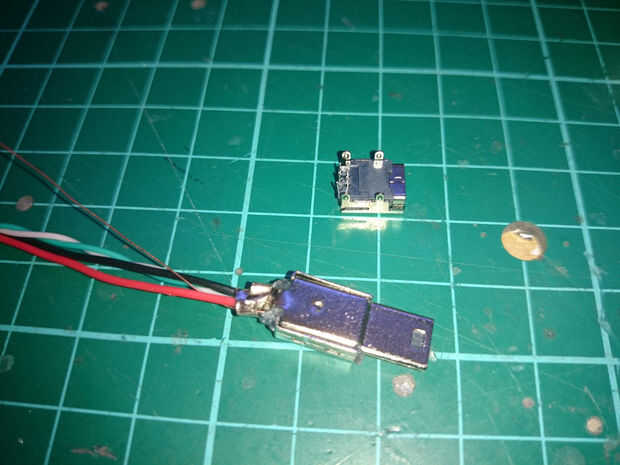

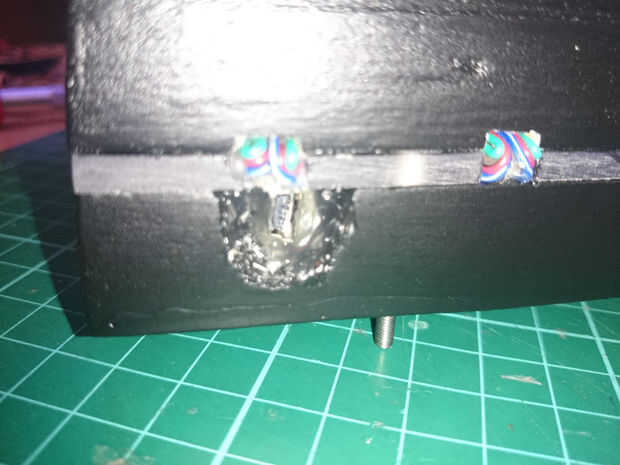

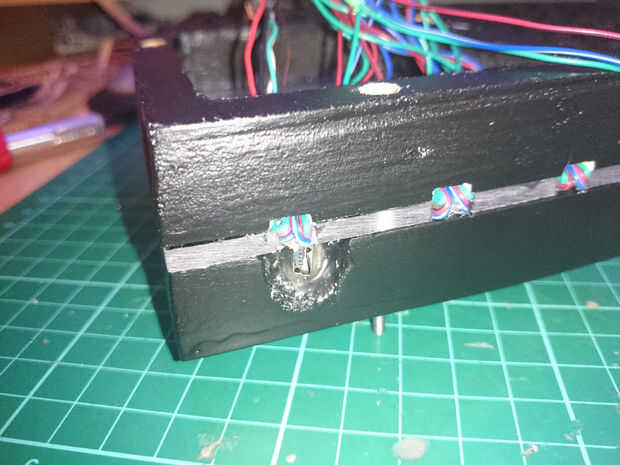

Ahora quieren cortar un agujero para el conector USB en la parte inferior MDF pedazo en la parte trasera, o en cualquier lugar que usted prefiere el conector USB para ir. Usted también necesitará un corto USB al cable mini-B que puede carnicero, ya que necesitará sólo la parte mini-B USB para entrar en el Arduino, y los extremos desnudos va soldados a un conector USB mini-B de que será en el cuerpo del producto.

Queremos para rociar el MDF negro, pero se necesita la cartilla MDF - apliqué con un pincel aunque obtendrás mucho mejores resultados con un cepillo de espuma. Alumbrar el MDF una primero y luego aplicar una mano de imprimación. Si es necesario, dar otro lijado ligero y luego otra capa o imprimación. Asegúrate de aplicar suficiente la cartilla a los bordes del MDF porque absorbe muy rápido. Al pulverizar la pintura, se verá irregular si no la cartilla de la arena bien. Una vez que la imprimación haya secado totalmente después de 24 horas, darle una capa de pintura en aerosol negro, seguida de otra capa 4-6 horas más tarde. Por último quiere dejar secar al menos 24 horas en una zona cálida.

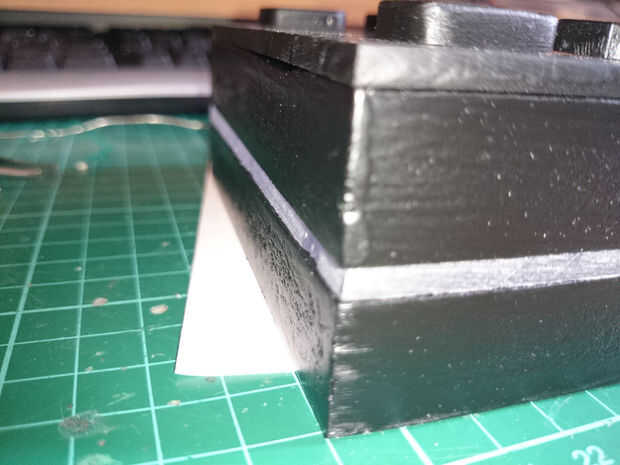

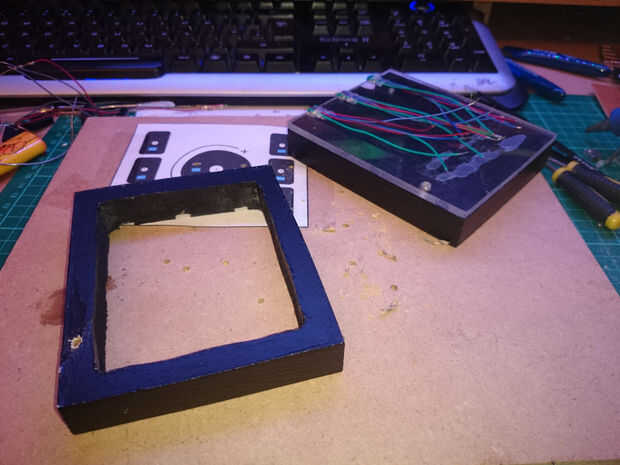

Una vez finalizado el trabajo de pintura, puede proseguir a montar las tres piezas juntas. La parte inferior MDF va en primer lugar, seguido por el acrílico (Asegúrese de que usted obtener la orientación correcta) y finalmente piezas MDF superior. Opté por poner 3 tornillos de arriba hacia abajo, por perforación de 3 agujeros (uno a cada lado y uno en la parte trasera). Asegúrese de que todo esté alineado y apretar los tornillos. Ahora te quedan con la parte superior - el tablero de control real.

Para esta parte necesitas el acrílico negro y necesita perforar un orificio en pleno centro lo suficientemente grande para dejar que el codificador rotatorio a través de hilo pasar bien. Para hacer el toque botones cortan piezas de 6 x 15 x 20 mm cobre cinta y pégalos en el lugar que te gusta. Una vez hecho esto usted quiere hacer dos pequeños agujeros en la parte superior de cada pedazo de cinta adhesiva para que las resistencias pueden aparecer a través de, y puede soldarlos a la cinta de cobre. Cuando esto se hace caliente puede pegar las resistencias en el interior de acrílico para mantener todo en su lugar asegurándose de que nada se cruza. Revisa la imagen para ver cómo he hecho esta parte. Cuando tienes los botones de soldado, asegúrese de que todo está conectado a los pins correctos en el Arduino por Cruz hace referencia a con el esquema.

Si he aprendido algo de todo este rollo DIY, es verificar, controlar y comprobar una vez más!
