Paso 6: Circuito opcional pruebas

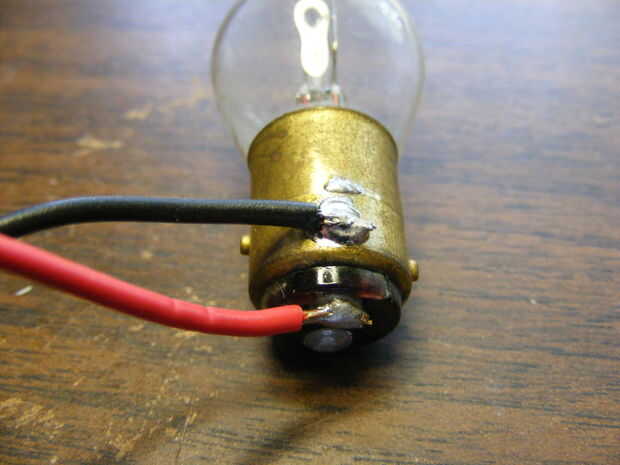

Una bombilla de luz de parada de automóvil 12V #1157 con alambres de plomo se utiliza en estas pruebas porque tiene una resistencia similar a un encendedor de cohetes
Enchufe el controlador herramienta batería.

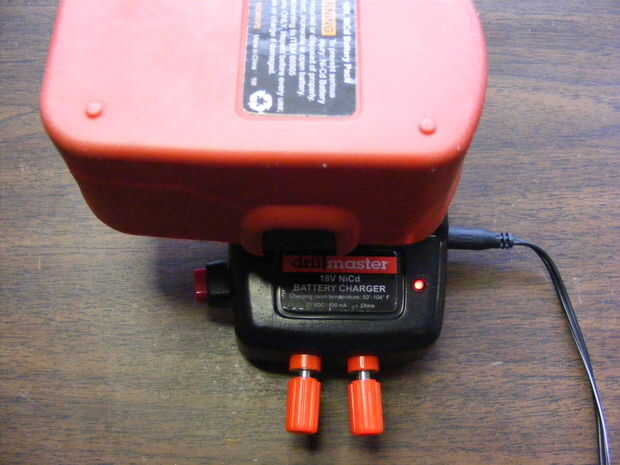

Prueba 0: Activación clave eliminado - cargador de batería funciona de la manera normal.

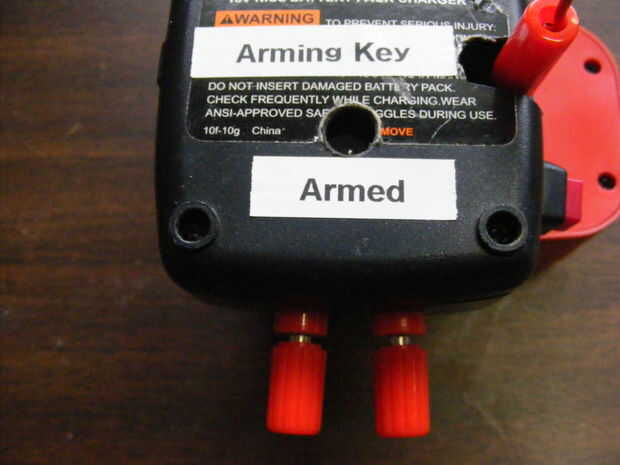

Prueba 1: Batería instalada y llave inserta, bombilla de 12V no conectado a través de mensajes de la carpeta - el LED de armado se no se ilumina.

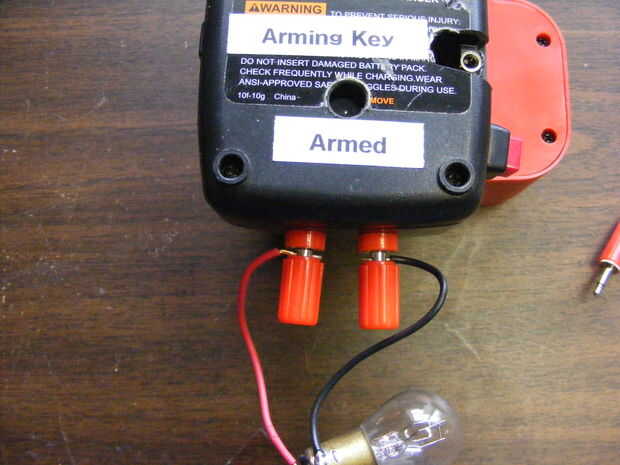

Prueba 2: Batería instalada y bombilla de 12V conectado a través de la carpeta de mensajes, pero armar clave es no instalado - el LED de armado voluntad no se iluminan.

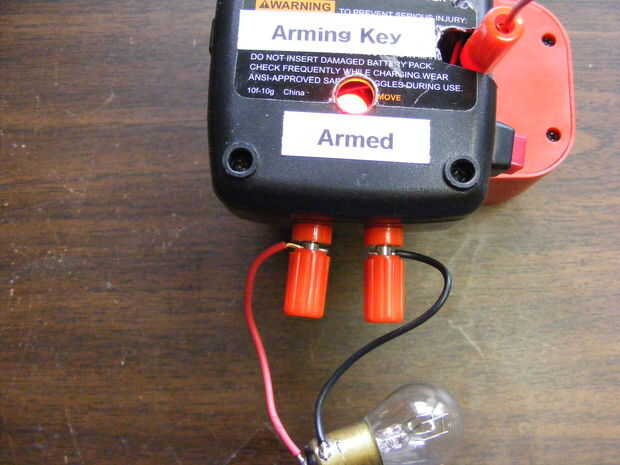

Prueba 3: instalar y armar llave insertada y bombilla de 12V conectado a través de la carpeta de terminales - el LED de armado se encenderá, pero la bombilla de 12V no se iluminará

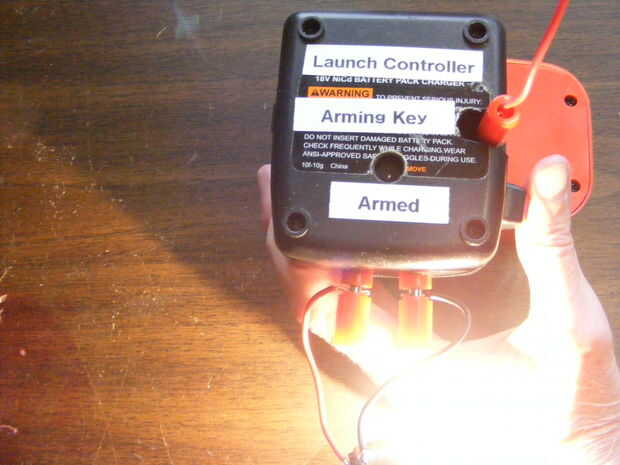

Prueba 4: Batería instalada y llave armada inserta, arrancador conectado correctamente y pulsador presionado - se ilumina la bombilla de 12Vla leña. Cuando se presiona el pulsador el LED de armado se apaga brevemente como esa parte del circuito se "pone en cortocircuito hacia fuera" para permitir el completa corriente a la bombilla de 12V (que es simular el encendedor).
