Regulador de lanzamiento de cohete modelo agregado a poder herramienta batería cargador (1 / 7 paso)

Paso 1: Piezas y herramientas

Partes:

Para todos los elementos mencionados, se puede sustituir algo similar...

Poder herramienta batería y el cargador - usé un puerto de carga (HF) 18V NiCd taladro hardware ya tenía. La batería debe ser de al menos 12 v CC. El cargador debe tener un poco de espacio adicional dentro para componentes adicionales requeridos para la función de control de lanzamiento. Puesto que aún puede utilizar la batería y el cargador para su propósito, no hay necesidad para conseguir algo especial sólo para este proyecto.

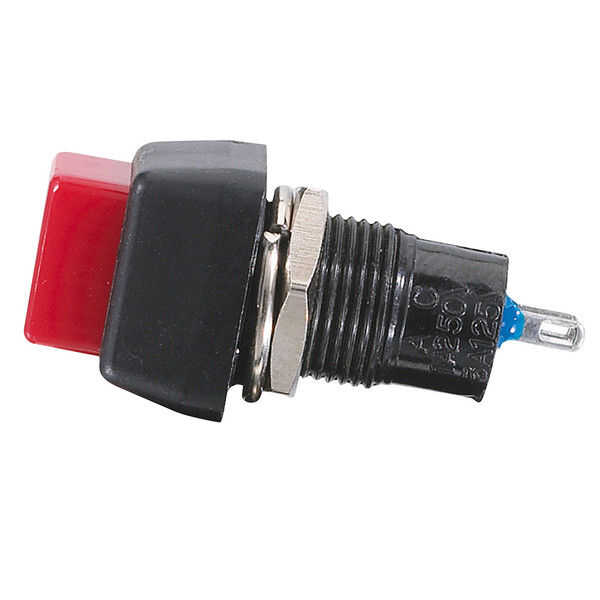

Botón de pulsación momentánea SPST - Radio Shack (RS) 2751566

cable cobre por lo menos 30 pies de largo - de calibre 18 Menards SKU: 3014967 (ésta era la fuente más barata de mi zona)

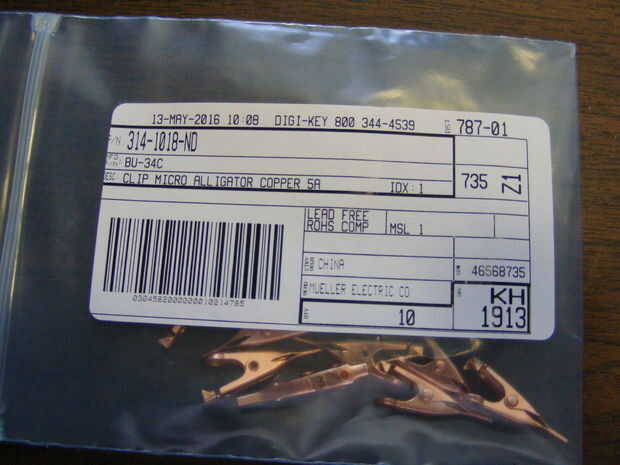

Micro clips 270-0373 RS o Digikey 314-1018-ND

El resto de las piezas necesarias ya tenían en mano, pero te voy a dar fuentes sugeridas para piezas similares, no necesariamente las partes reales he utilizado en este proyecto.

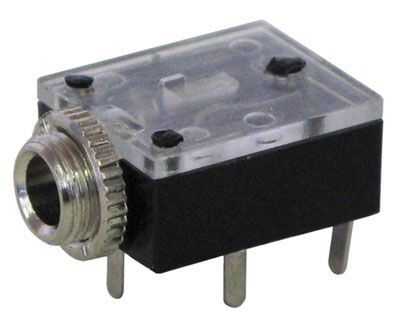

3,5 MM estéreo mini JACK w / 2 NC SHUNTS enlace es importante que el tipo con NC shunts.

Rojo 10 mm LED RS 276-0015

Banana Jack / carpeta mensajes RS 274-0661

Plátano tapones RS 274-0721

Mono de 1/8" phono plug RS 274-0287

1K ohmios 1/4 vatio resistencia enlace

Pegamento E6000

Herramientas:

Cortacables y pelacables

Soldadura y cautín

Brocas de taladro 5/16" y 3/8"

Dremel con disco de corte

Opcional para probar el circuito: multímetro con continuidad probador 12V auto stop Bombilla #1157 con cables

Opcional - Etiquetadora de Dyno
