Regulador de lanzamiento de cohete modelo agregado a poder herramienta batería cargador

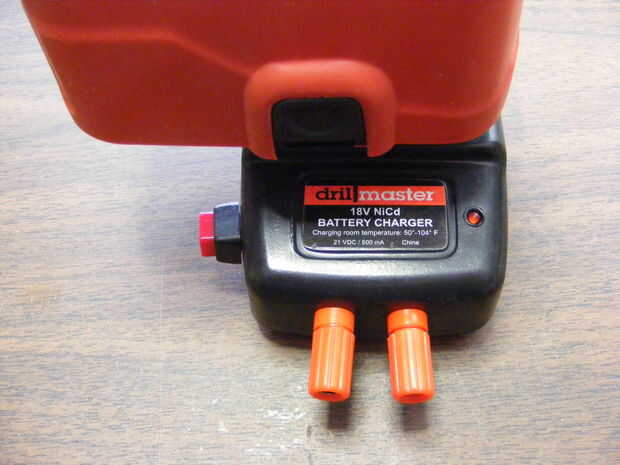

Resumen: Este proyecto utiliza un puñado de componentes electrónicos y circuitos relativamente simples para modificar un poder herramienta batería cargador para funcionar también como un modelo cohete lanzamiento controller. lo importante, el cargador controlador conserva plenamente la función de cargador de batería estándar. El ejemplo mostrado se basa en un puerto carga 18 v NiCd batería y cargador de batería.

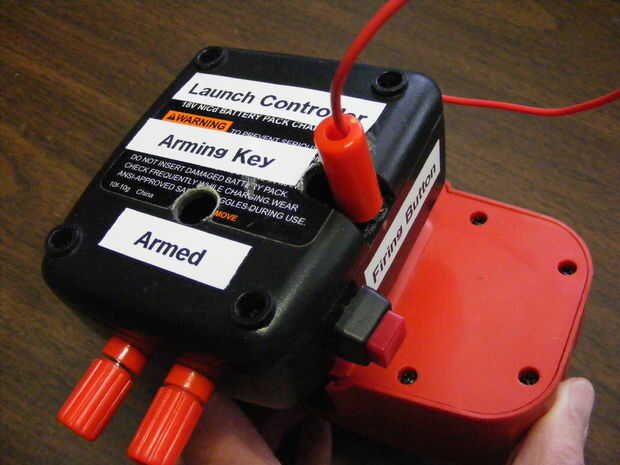

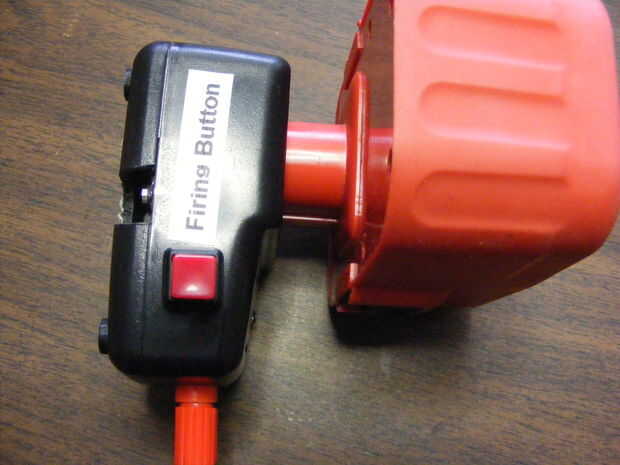

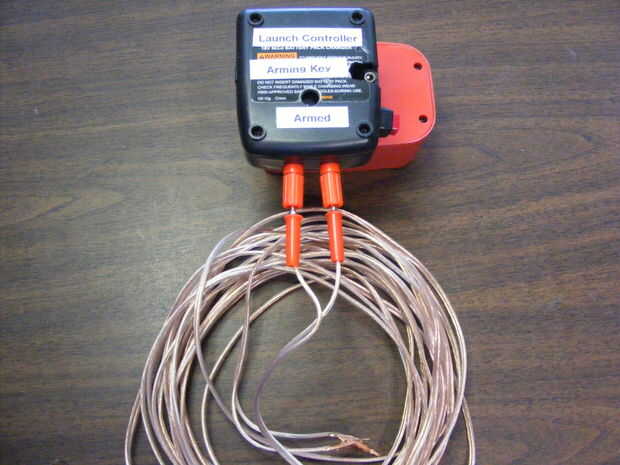

Características: El regulador de lanzamiento tiene todas las características de seguridad estándar definidas por la nacional Asociación de Rocketry (NAR), incluyendo una clave de activación, activación de luz y conmutador de pulsador de disparo que devuelve a la posición abierta sobre el lanzamiento. La batería de 18 voltios tiene suficiente energía para un cable de encendido del cohete de 30 pies y puede manejar fácilmente cohetes de racimo. Los mensajes de carpeta permiten el cable de encendido del cohete ser fácilmente conectado / desconectado.

Operación:

Modo 0: Activación clave eliminado - cargador de batería funciona de la manera normal.

Modo 1: batería instalada y llave de armado - se ilumina el LED "armado" Si un encendedor de cohetes se conecta correctamente a los cocodrilos de cable encendedor. Si el encendedor no está correctamente conectado, el LED no se iluminará

Modo 2: Batería instalada y llave armada inserta, encendedor conectado correctamente y botón de disparo presionado - el encendedor tiene batería llena actual disparando el motor del cohete. Cuando se presiona el pulsador el LED se apaga brevemente como esa parte del circuito se "pone en cortocircuito hacia fuera" para permitir la corriente completa al encendedor.

Nivel: El proyecto requiere de habilidades de la construcción del circuito básico incluyendo soldadura. El circuito se basa sobre todo en el controlador de lanzamiento de Mono se describe en hacer: cohetes por Mike Westerfield.
