Regulador de lanzamiento de cohete portátil

mano controlador de lanzamiento de cohete

Antes de empezar quiero reconocer que no utilizo un interruptor de bloqueo. Cuando hicimos esta unidad podríamos no conseguir uno localmente y pedidos en línea toma una semana o más a nuestro lugar así que decidí agregar un indicador de audio y un indicador visual para dejar que el usuario sabe que la unidad está armada.

Para hacer esto usted necesitará:
(lista de la fuente en Canadá creo que muchas de la parte #s son las mismas como Shack de Radio en los Estados Unidos)

cuadro de 1 proyecto. Usé una 3 "x 2" x 1 "caja - artículo # 270-1801
2 interruptores micro - artículo # 275-0624
1 interruptor del empuje momentáneo - artículo # 275-0618
1 conjunto de lámpara de LED (utilicé este porque viene completo y no tengo que hacer algo extra para hacerlo funcionar. Es clasificada para 12 voltios) - artículo # 276-0011
1 zumbador electrónico (el utiliza encaja perfectamente en el lado de la caja del proyecto y es 6VDC) - artículo # 273-0054

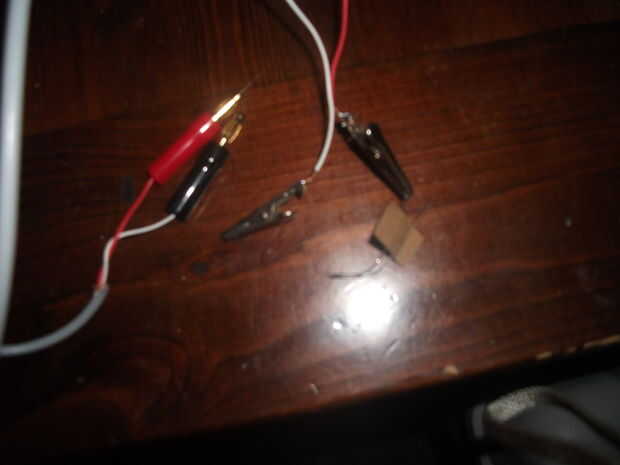

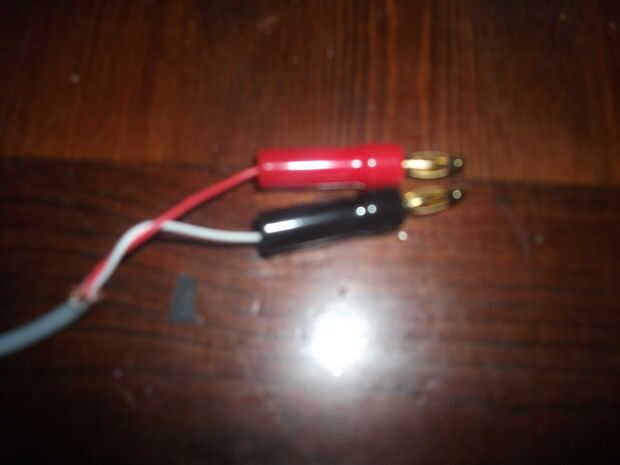

Para ejecutar el poder de la caja a la plataforma de lanzamiento, usé un par de jacks banana tenía sobras de otro proyecto y solo me agarro 2 enchufes de plátano solderless artículo # 274-0721 utilicé cable de altavoz para el cable de alimentación y 2 pinzas en el extremo.

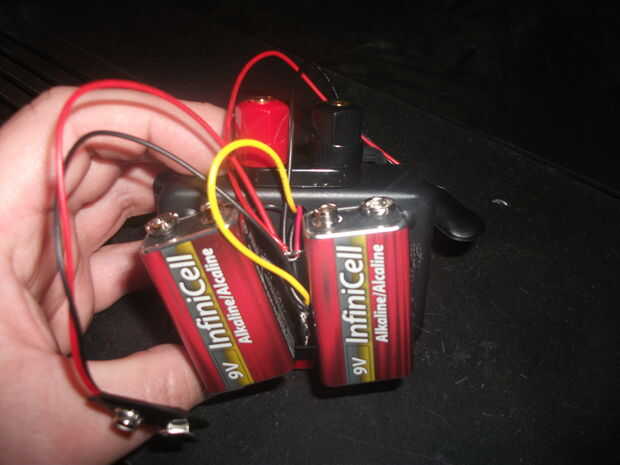

Para la unidad de energía utilizo 2 9 baterías de voltios por lo que se desea obtener un paquete de 9 voltios snap sobre el tema conectores # 270-0324.

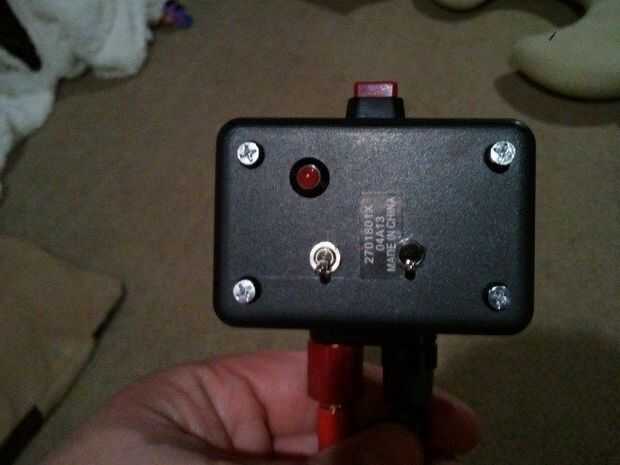

Diseño de cómo quiere su caja para ver y sentir y taladrar los agujeros que usted necesita para sus interruptores, LED, enchufes de alimentación y línea de entrada de alimentación y de tierra hacia fuera. Hice todas las perforación primer solo doble facturación tendrán sus tamaños antes de perforar la mayoría de los artículos de tamaños en el paquete.

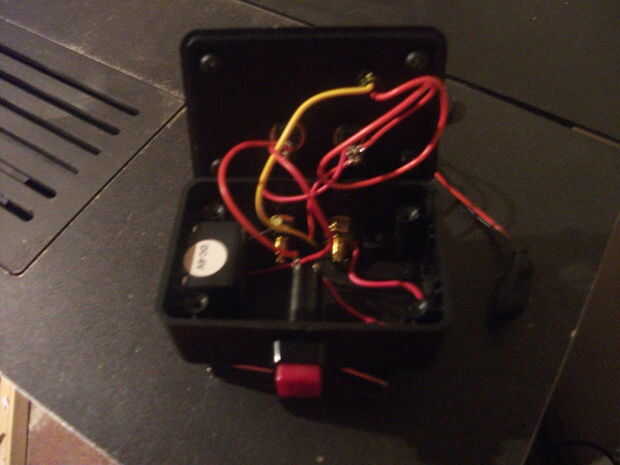

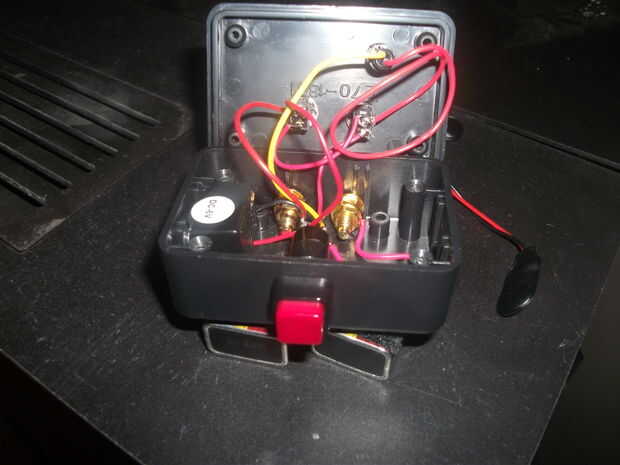

Una vez que tenga los agujeros perforados luego instalación todos sus interruptores, LED y zumbador. Tengo mi 2 velcro de 9 voltios en la parte inferior de la caja por lo que puedo intercambiar hacia fuera a toda prisa.

La soldadura de todas sus líneas y estás fuera.

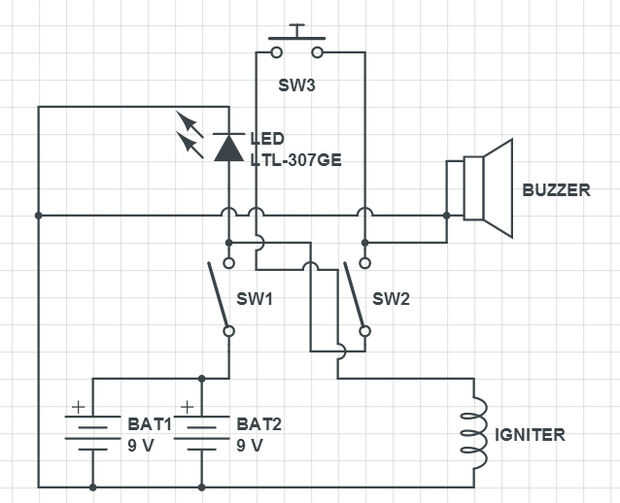

Si usted necesita ayuda, he añadido un esquema crudos a la parte superior de este tutorial. el único problema que encontré en el diagrama es que tengo el timbre de tierra alimentación hacia lo positivo de esto es un error no haga avanzar hacia lo positivo que recorren el suelo.

Si tiene un interruptor de bloqueo, utilice por favor. Sustituir a uno de los interruptores que se encuentran en el diagrama para el interruptor de bloqueo o cambian para adaptarla a la cerradura. Planeo hacer una segunda versión de este controlador en una fecha posterior y estará poniendo a algún tipo de interruptor de bloqueo en incluso si uno es similar a los utilizados en los kits del arrancador de estes.

Espero que alguien puede haber encontrado este útil es mi primera vez haciendo un tutorial y realmente no planea hacer uno cuando hice la unidad. Empecé a hacer cohetes para que mi hijo y yo tendría un hobby que podríamos hacer juntos como él crece para arriba, nos hemos divertido con ella. Algunos otros padres en nuestra pequeña ciudad han empezado a hacer demasiado cuando pidió información decidí probar a hacer esto.  Disfrute por favor no dude en hacer sugerencias de comentario. Sé que la unidad está lejos de ser perfecto así que por favor ampliar la idea. Trabajo que hemos probado, pero como dije sé que no hay margen de mejora.

¡ Mira el video poco rápido en http://www.youtube.com/watch?v=d4Bjen8FZcM&feature=share&list=PL_xiyKuSo0hMYjzCSt28EoipQZRuVziLv
