Paso 6: Control eléctrico
Herramientas que utilicé:
Destornillador
Cortadores/pelacable
Tronzadora
Taladro de columna
Soldadura de hierro
Pistola de calor
Pistola de pegamento caliente

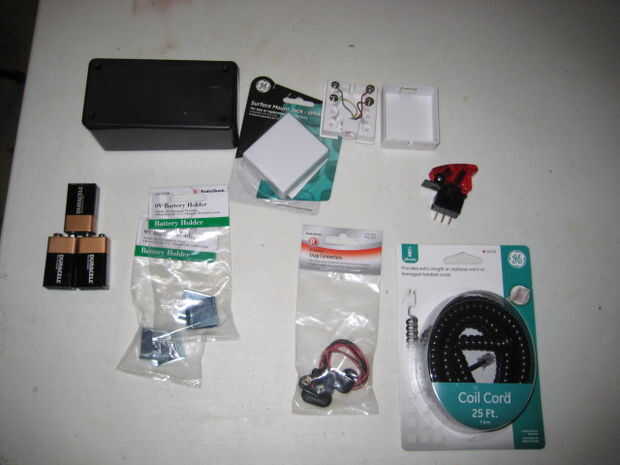

Elementos necesarios (todos fueron comprados en Radio Shack):
1 proyecto mediano caja
2 tomas de teléfono de montaje superficial
1 25 pies cable telefónico
3 pilas de 9 voltios
3 titulares de la batería de 9 voltios

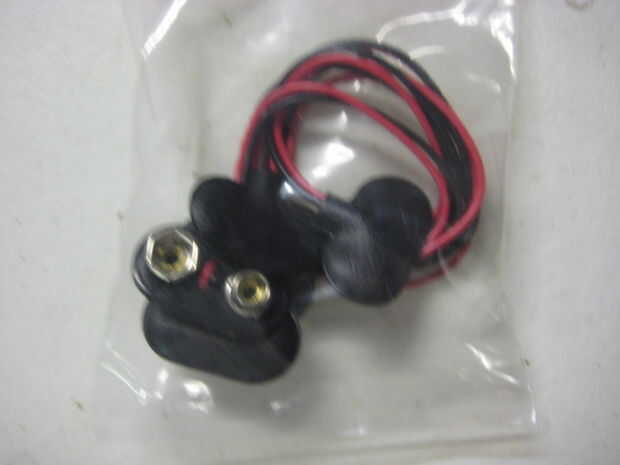

3 cables de batería de 9 voltios
Ojal de 1
Tubería del encogimiento del calor
Pasos:

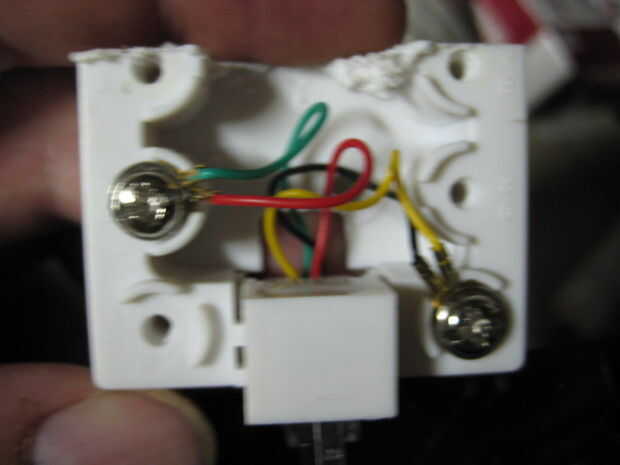

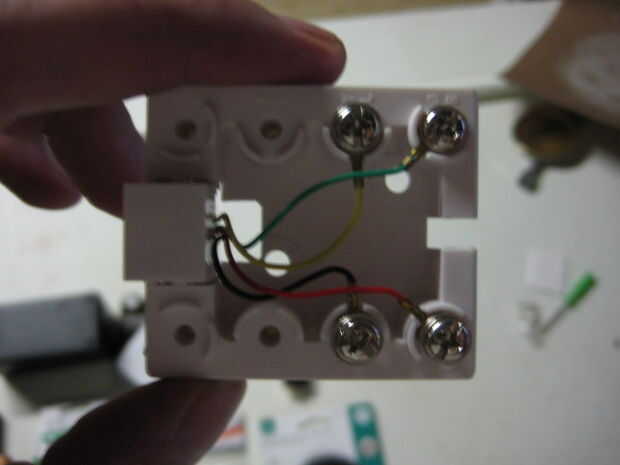

1 las tomas de teléfono tienen 4 cables rojo, negro, amarillo y verde. Primero usé solo el negro y rojo pero encontró que los cables fueron demasiado pequeños para correr la corriente sobre los 25 pies entonces doblado para arriba y pone en cortocircuito la base de un gato por lo que encajaría en el cuadro de proyecto. Lo hice rojo y verde siendo positiva, el amarillo y el negro como negativo.

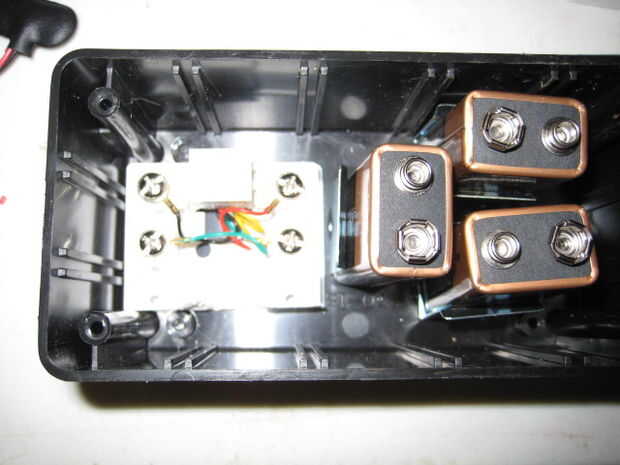

2 de que encontré que es mejor si las pilas estaban a un lado de la caja y la superficie Monte en el otro. El interruptor que se montarían a la cubierta superior tenía que ir sobre el área de montaje en superficie o no encajaría.

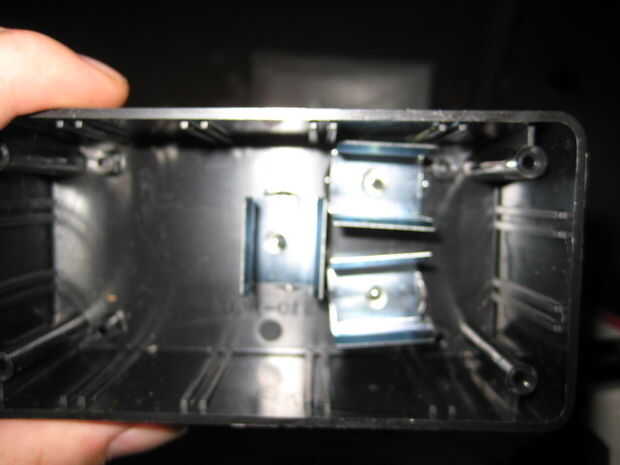

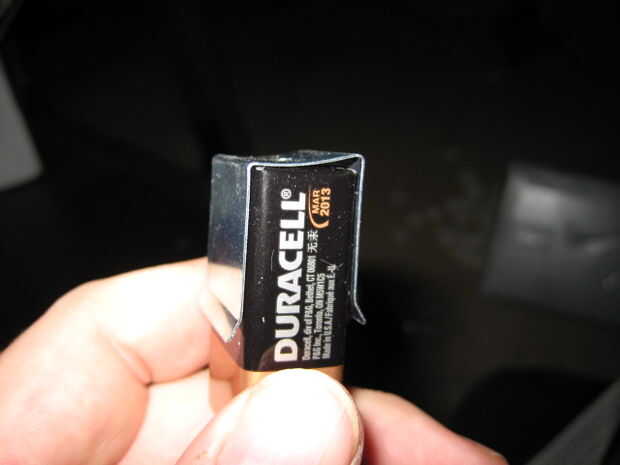

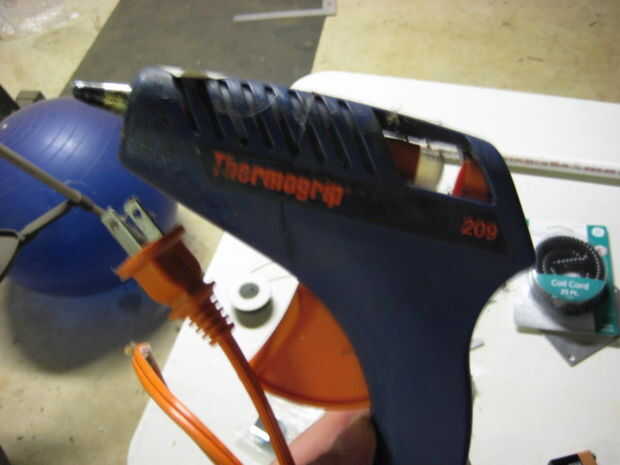

3 Utilice una pistola de pegamento caliente para pegar en los montes. Es fundamental que la masa está al ras con la parte inferior de la montura como pegue pegamento surgirá a través del agujero en el medio y su batería no asiento descarga más adelante.

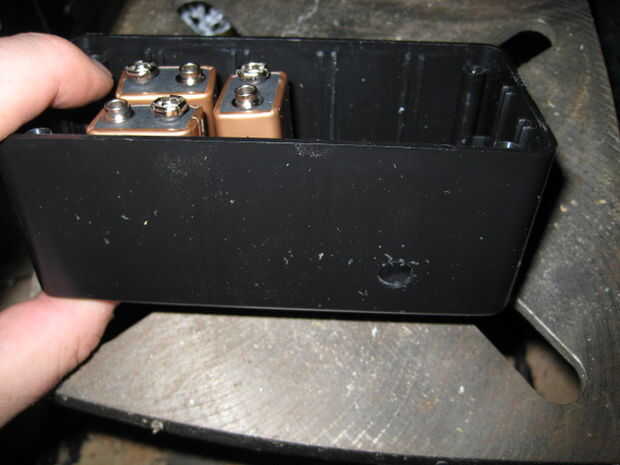

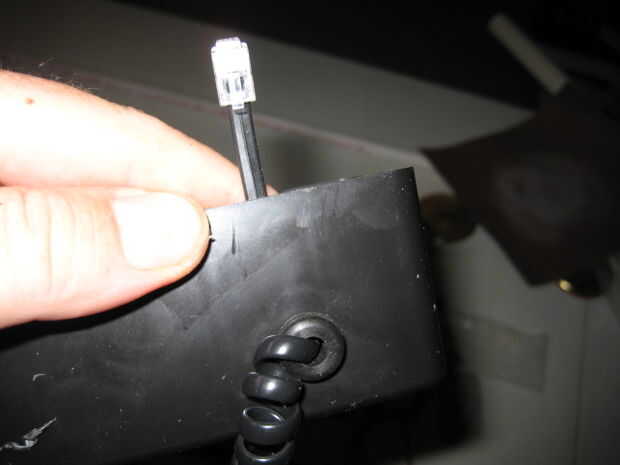

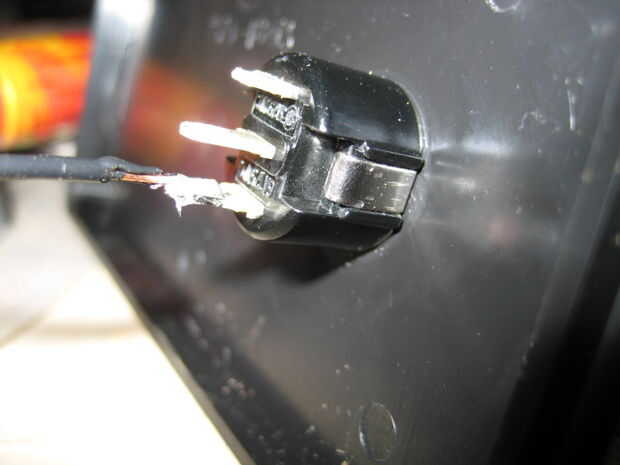

4 Haga un agujero para el cable de teléfono asegurando que estaba en el lado de la caja que estaría frente a mí como sostuvo. Yo uso un poco a poco más grande que la cabeza de la cuerda por la vista.

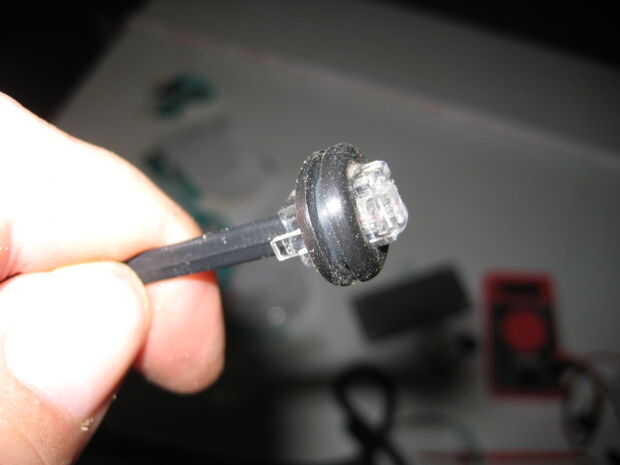

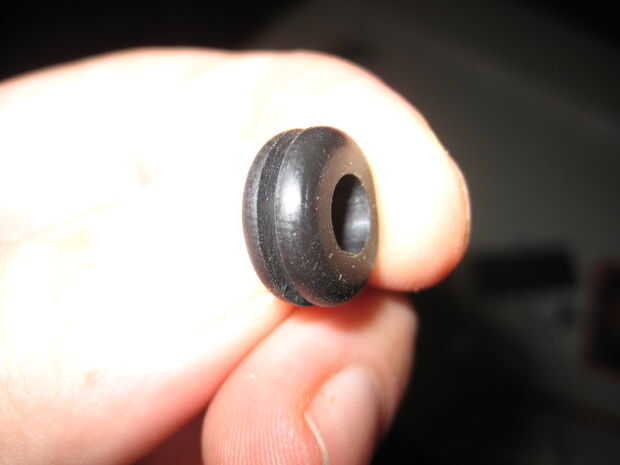

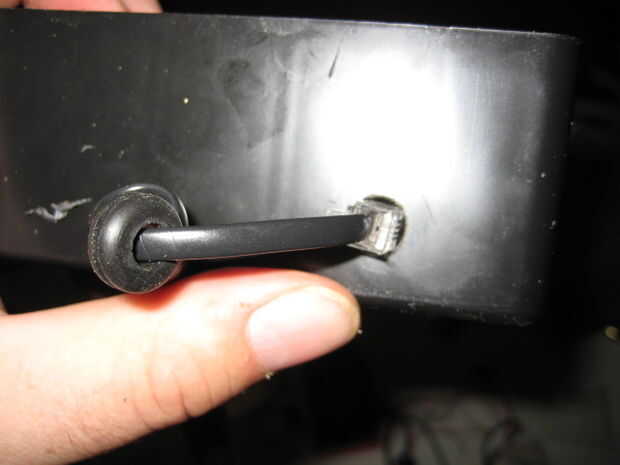

5 Empuje la arandela sobre el gato teniendo cuidado de no romper la palanca pequeña.

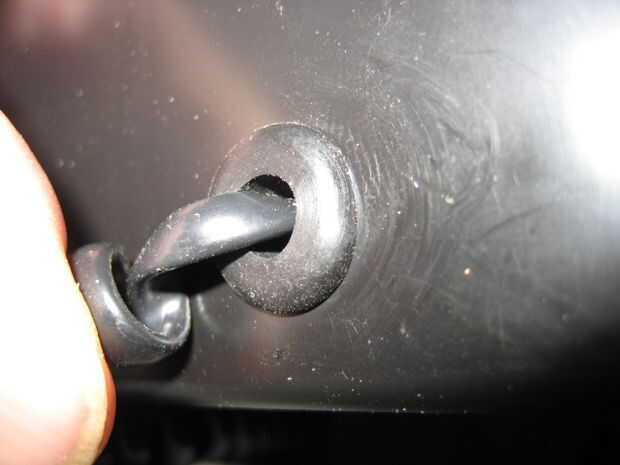

6 pasar el cable por el agujero de la caja y luego trabajar el ojal en su lugar

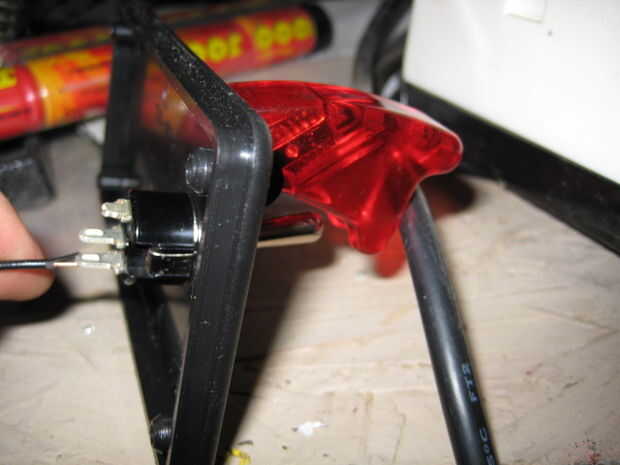

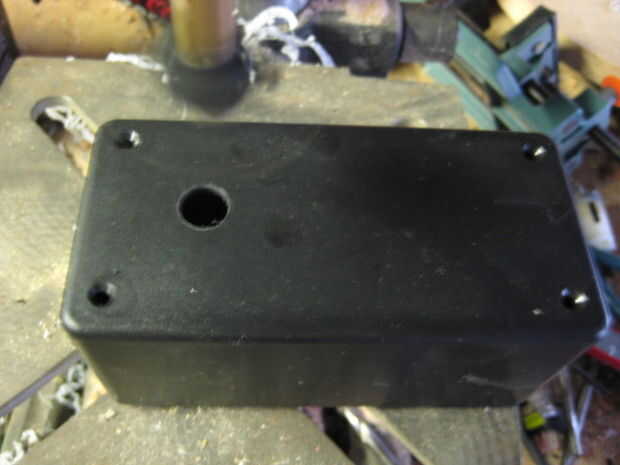

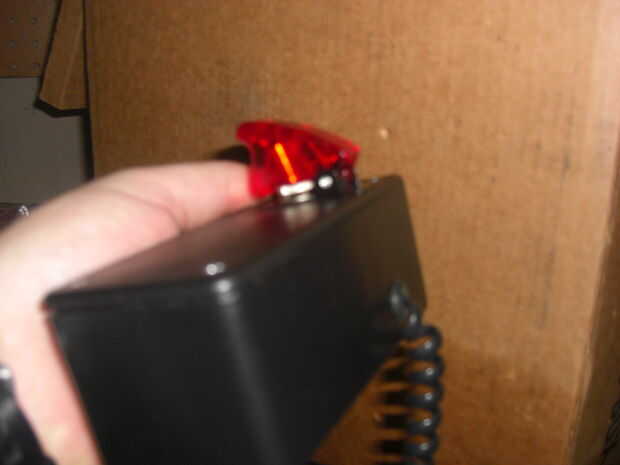

7 el agujero en la parte superior de la caja para el interruptor. Otra vez yo solo comentarlo, creo que el interruptor efectivamente le qué bits de tamaño a utilizar.
Ahora para la parte realmente crítica, el cableado.

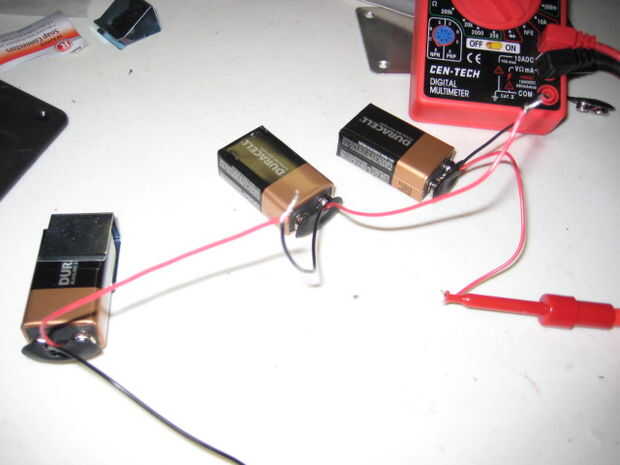

Realmente no fue difícil, es simplemente fundamental conectar las baterías en serie y no en paralelo.

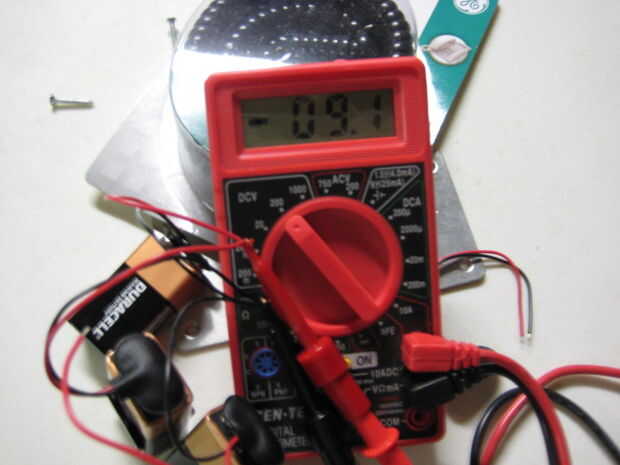

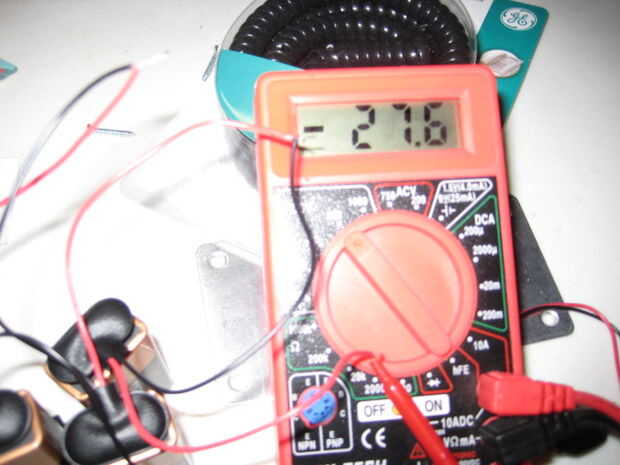

(Espero que no tengo esa terminología al revés). Lo que necesitas es pasar de positivo a negativo de las pilas por lo que se les produce más de 9 voltios. Si usted alambre juntos todos los rojos y los negros obtendrá sólo de 9 voltios, en serie debe producir ~ 27v.

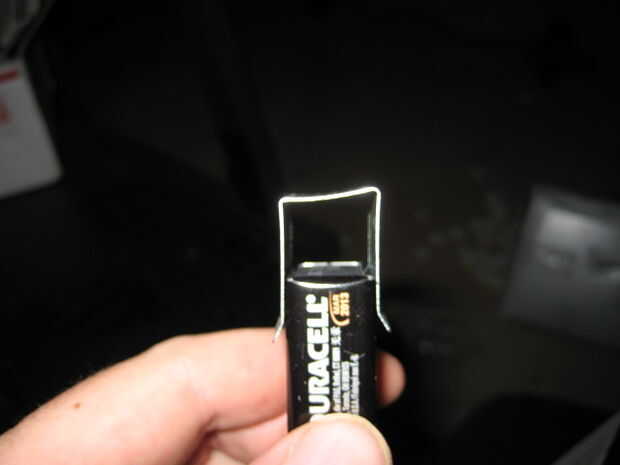

8 colocar cables de batería en baterías y coloque las baterías en los titulares. Tenga cuidado de no tocar los cables juntos. Número de las baterías o vaya reloj sabio o algo simplemente para mantenerlos a usted mismo como usted alambre les.
9 tomar el cable rojo de la batería uno y unirlo con el cable negro de la batería 2.
10 tomar el cable rojo de la batería 2 y unirlo con el cable negro de la batería 3.
11. el cable negro de la batería 1 y el cable rojo de la batería 3 son ahora su positivo y negativo.

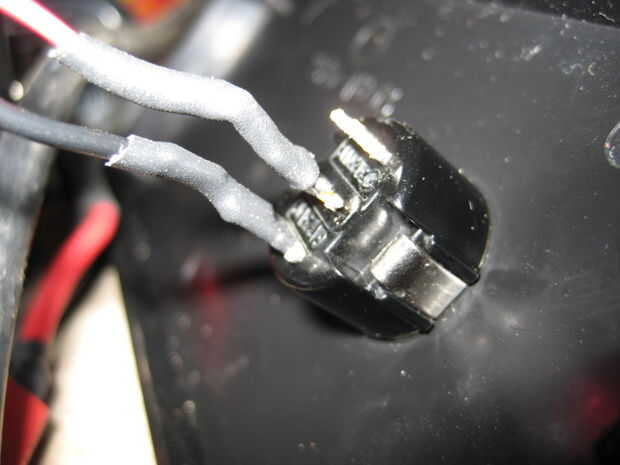

12 Conecte el cable negro de la batería 3 para montaje al ras en el mismo terminal como el negro y el amarillo.

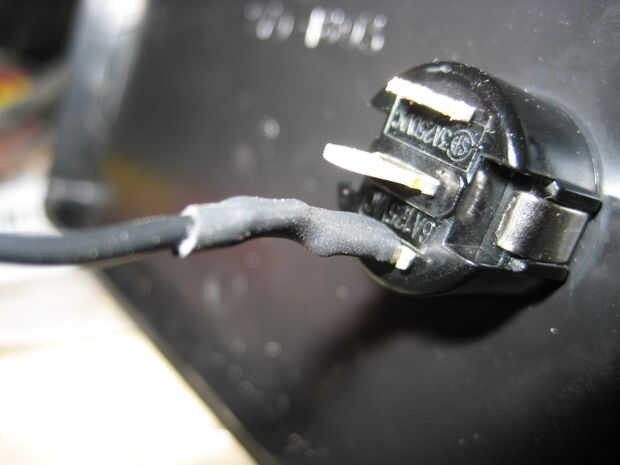

13 Conecte el cable rojo de la batería en el punto apropiado en el conmutador, ejecute un cable desde el otro punto en el conmutador para el mismo terminal como el cable rojo y verde. Nota que usé un hilo negro hacer este triste si confuso en la foto, tenía un trozo que trabajó.
No voy a entrar en detalle sobre cómo soldar o usar tubo de calor hay mejor instuctables que lo haría mirarlos para arriba si no seguro.
14 Monte la caja.
15 cable el otro montaje de la superficie de la válvula del aspersor. Recuerde que doble para arriba los cables verde y negro, rojo y amarillo. No importa cual cable de aspersor va donde.
