Solución de Genie tres bip - sensor de agua electrónicos de reemplazo del gato

*** KITS prefabricados están ahora disponibles en EBAY!  BÚSQUEDA de vendedor ku4zs ***

Este instructivo describe reemplazando el sensor de plástico de gato genio con un sensor electrónico.  El plástico sensor Cat Genie tiende a ensuciarse muy fácilmente y hace que la unidad hacer el molesto error de tono tres, así como varios otros problemas.

Cuando el sensor se pone sucia, no sólo hacer te sale el error de tres tono, pero muchas veces la unidad no llenará el recipiente con agua todo tres veces causando extra stinkiness durante el secado ciclo (un aroma a orina grandes).  También, puesto que la unidad piensa hay agua en el recipiente que causa tensión extra en el motor de drenaje mientras continúa tratar de drenar.  Yo he olido el motor después de un ciclo y no huele como si fuera feliz sobre todo el trabajo extra.

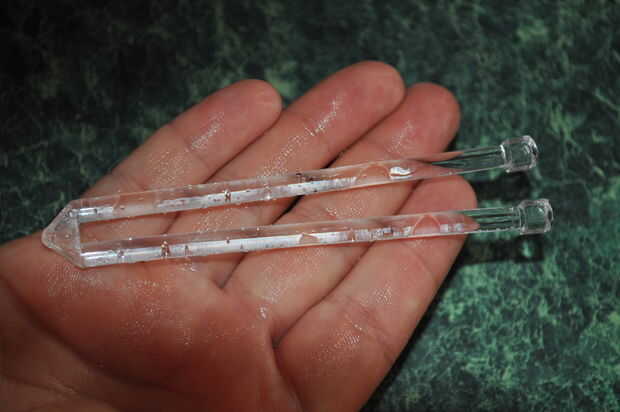

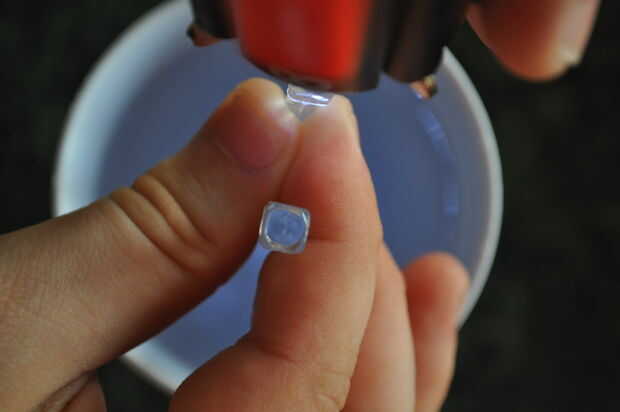

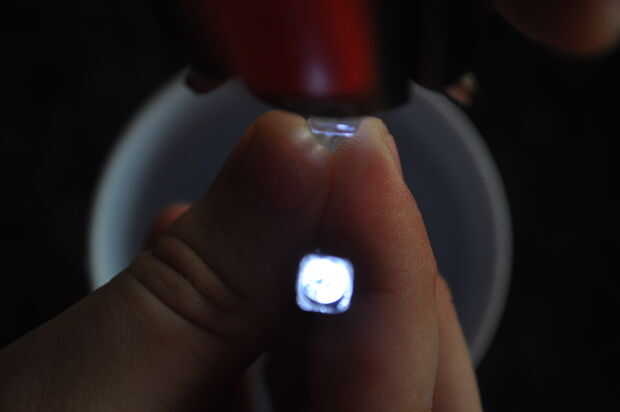

Por lo tanto, echemos un vistazo al sensor a ver cómo funciona.  Es dos piezas de la barra de plástico conectadas por un pequeño cruce de plástico en la parte inferior.  Las barras actúan como fibra óptica, y la Unión actúa como un espejo.  Hay dos ángulos de 45 grados en la parte de Unión y estas causa la luz que entra por un lado se reflejará hacia atrás hasta el otro lado.  Cuando está en contacto con esta parte del sensor, se niega el efecto espejo de la plástica y la luz no consigue reflejada hacia arriba.

Mientras proporciona una fuente de luz IR cambiando sensores del genio de gato (hay un par de emisor y el sensor de IR en la parte inferior mirando hacia abajo en este plástico del sensor), entonces podemos fuente lo con los datos de un sensor externo de agua.
