(Nota-Este es un post invitado de Eureka! Fábrica por Chuck Stephens como parte de su programa de Instructables construir noche.)

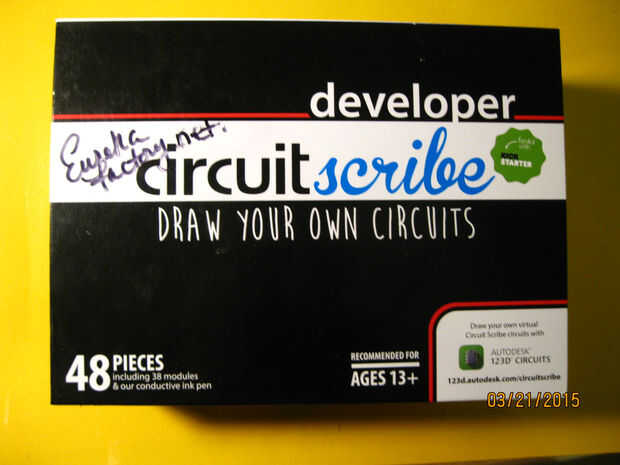

El kit Circuitscribe es genial. Dispone de módulos de componentes electrónicos y bolígrafos de tinta conductiva que pueden utilizarse para crear circuitos simples. Los diseños en el folleto incluido te bajar un inicio rápido y puede usar la plantilla incluida para trazar sus propios diseños de circuito. También puede iniciar sesión en el 123D y utilizar su editor de arrastrar y colocar para crear tus diseños, guardarlas como archivos PDF e imprimirlos hacia fuera. Puede elegir huellas de las distintas formas de componente y arreglarlos y conecte los electrodos para crear trayectorias del circuito. También puede arrastrar y soltar componentes de un menú desplegable y ponerlos en el circuito. Cuando tienes todo en el editor gráfico puede probar el circuito virtual para asegurarse de que funciona.

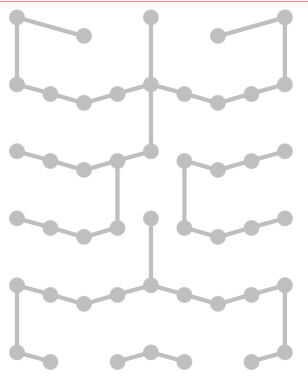

Luego jugando con el editor en línea un poco conseguí distraídos y comenzó haciendo patrones y usar para 'dibujar'. Utiliza los elementos de la huella para crear patrones repetidos. Yo jugaba con diseños distintos, tratando de encontrar un patrón universal que aceptaría todas las formas de diferentes componentes. Esto podría ser impreso como una plantilla para hacer circuitos sin conexión. Como yo jugaba con la idea que tuve una de esas inspiraciones impar - qué pasa si he diseñado un circuito en este patrón, dibujar en las conexiones y luego conecte el resto de las pastillas semi-aleatoriamente sin interferir con la funcionalidad del circuito. El diseño final sería una cifra que va a crear un circuito cuando los componentes se ordenan correctamente. Este sería un buen rompecabezas para ayudar a los estudiantes a desarrollar la mejor solución de problemas y habilidades de diseño de circuito.
Hmm... Esto se estaba poniendo interesante.
