Ranurador del CNC de construcción propia (DIY) - Arduino basado (GRBL)

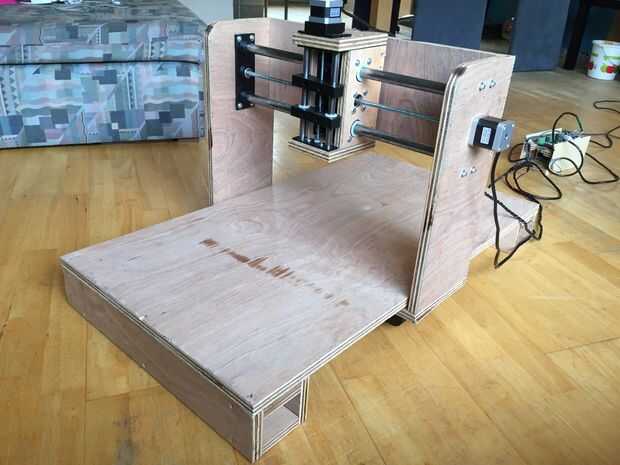

Ya para unos pocos meses o incluso años, planeaba construir mi propia fresadora CNC. Ahora he decidido era el momento de hacerlo! He leído mucho sobre otros proyectos de bricolaje y al final me ha gustado el diseño de la intstructable de Arduino CNC que encontré aquí. Aunque las dimensiones eran poco claros y la programación y calibración era en español, me di cuenta de todo lo que por mí mismo. Al final, sólo usé el diseño de referencia.

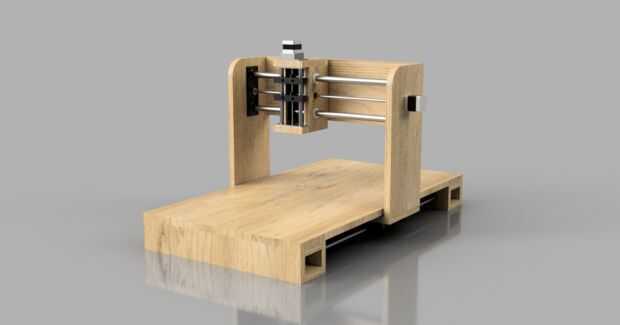

En este instructable, voy a intentar explicar mis pasos desde el principio del diseño, hasta el final de su primer gcode.

Nota: utilicé una impresora 3D para hacer algunas de las partes, pero si se trabaja con precisión, es posible hacer estas piezas de madera así!

LEER POR FAVOR:

Noté cierto movimiento en mi diseño después de las primeras rutas. Una solución puede utilizar varillas más gruesas de lo 12mm que usé. Sin embargo: Este diseño funciona!!!! ¡ Todavía estoy mejorando el diseño y puede actualizarse en un futuro cercano este instructable! Si usted tiene alguna pregunta, por favor pregunte y voy a intentar contestarlas.

Si te gusta este instructable, por favor, vote por mí en el concurso de Arduino. :)

Actualización - 29 de diciembre: Yo estoy realmente impresionado con todo el interés que está mostrando para este proyecto! Voy a intentar añadir algunos resultados y vídeo este fin de semana. Actualmente estoy enrutamiento espuma dura, ya que es fácil probar. Para material más duro velocidades deben ser inferiores, de lo contrario la caída-aunque es un poco demasiado. Yo estoy mirando de una forma de este (rieles probablemente más gruesa) y se actualizará este instructable tan pronto como sea posible. Sé que hay algunas maneras probadas para solucionar esto, pero es mi meta para que sea tan barato como sea posible. :)

Update - 3 de enero: He añadido algunos resultados y vídeo en el paso 11. Yo todavía estoy pensando en la funcionalidad de la cámara de fusión 360 y no teníamos mucho tiempo los últimos días, por lo que la final 'C' se cae de los límites de la espuma. ;) Sin embargo: Está claro que la máquina funciona y que puede llegar algo de muy buena calidad!

Actualización - 30 de enero: En las últimas semanas, he actualizado este instructivo para el uso de tubos de acero de 18mm en vez de varillas de 12 mm. También diseñé más piezas impresas 3D mejor/más fácil alineación de las piezas. Sin embargo, debido a vacaciones y otros proyectos, no he tenido mucho tiempo para hacer más pruebas, por lo que éstos seguirán pronto. El diseño ya es mucho más rígido que antes, así que supongo que puedo aumentar la velocidad de avance, incluso en madera.

Update - 3 de febrero: Waahjoo! Aunque no actualizo esta página tanta ( estoy trabajando en la máquina), acabo de recibir la noticia de que gané el primer premio en el Arduino lo concurso! Gracias a todos los que votaron! ¡ Estoy muy feliz con esto!

Diviértete construyendo!
