El objetivo de este Instructable es no mostrar una progresión paso a paso completa, sino pasar a lo largo de mis experiencias con hacer mi propia CNC.
Soy un candidato de AMF (estudiante de arte) en la Universidad de Rutgers - Mason Gross College de las artes. He diseñado esta máquina para el Departamento de escultura sobre todo cortar materiales blandos (espuma, cera, algunos de plástico y madera). He tratado de dejar tanto espacio como sea posible para la modificación a los departamentos de cambio de las necesidades es decir, reasignación a un cortador de plasma CNC.

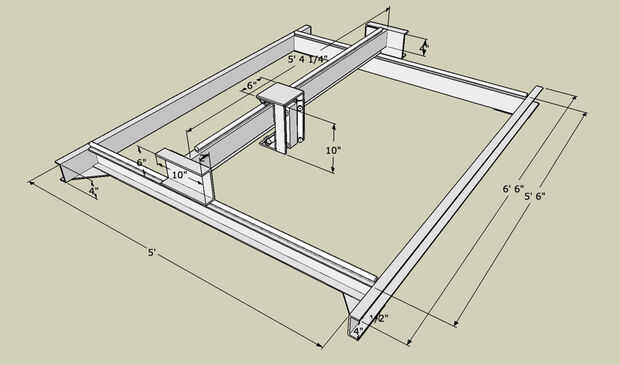

El diseño de mi máquina se basa libremente alrededor de la Solsylva.com - planes de Mesa de husillo doble grande . Elijo estos planes de punto - extrayendo lo que necesitaba y agregar al diseño para ajustarse a mis necesidades. Control de movimiento lineal, al lado del tren de la impulsión, es a menudo el sistema más caro en un dispositivo CNC y los planes de Solsylva presentan un simple pero elegante solución para el costo de movimiento lineal de corte comprar utilizando los rodamientos de patines, hierro de ángulo y conducto de EMT.
Había unos conceptos detrás del diseño de esta máquina. El primero fue el uso de chatarra o materiales existentes - reciclaje en esencia tanto material como sea posible. La segunda idea fue que los materiales que necesitaba para comprar yo intentaría obtener localmente (Local ferreterías, Home Depot/Lowes, etc.) - los planes de Solsylva también se basan en este concepto.
Departamentos de arte de la universidad tienden a generar un montón de chatarra y desechos utilizables. Después de terminado un proyectos de estudiantes, generalmente terminan en el depósito de chatarra, metal reciclado, o el contenedor de basura. Mi objetivo para este proyecto fue utilizar como gran parte de este material de "desecho" como sea posible y diseñar la máquina alrededor de estos materiales. Las dimensiones de las piezas eran a menudo veces dictadas por el tamaño de los desechos disponibles. El acabado de esta máquina fue dictado inevitablemente comprar los materiales opté por usar. Personalmente valoro la estética de la basura-bot scrappy - pero nuevamente lo edificó ;)
Esto es proyecto es un trabajo de amor y un trabajo en progreso por lo que algunas cosas aún sin terminar - excusa por favor algunas de las inconsistencias en las fotos como se les han dado en diferentes momento durante todo el proyecto.
Suficiente con la charla de la Universidad y a las cosas buenas-

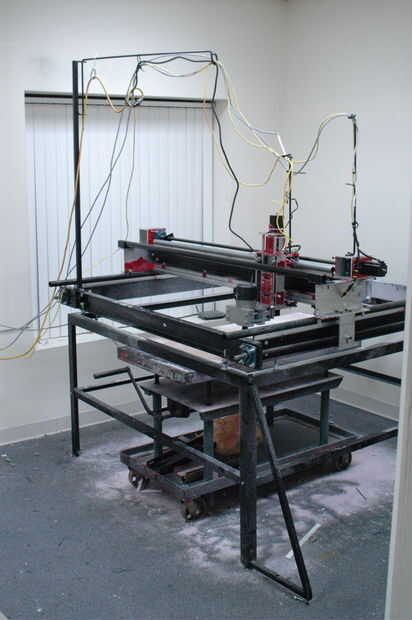

Las especificaciones de la máquina:
Materiales: Aluminio y acero reciclado.
Total de viaje (x, y, z): 60 "x 60" x 5 "
Motores: 425 oz.in. montaje paso a paso Nema23 de doble eje.
Router/huso: Porter Cable 690 router (collares de 1/2"- 1/8") o 1/4 fresadora.
Motor controladores o electrónica: Xylotex XS-3525/8S-3
Software: Mach3 (Contralor), varios software CAD/CAM para la creación de objetos, trayectorias de herramienta y código de g.
La tabla está orientada, manivela con tornillos de elevación cuádruple y capacidad de 1000 lb - y móvil también. Es excesiva de forma, pero hace Z altura ajuste un sueño. En el futuro esto podría convertirse en el eje Z si se necesita más movimiento.
