Púrpura ardilla Solid State Relay Kit (4 / 10 paso)

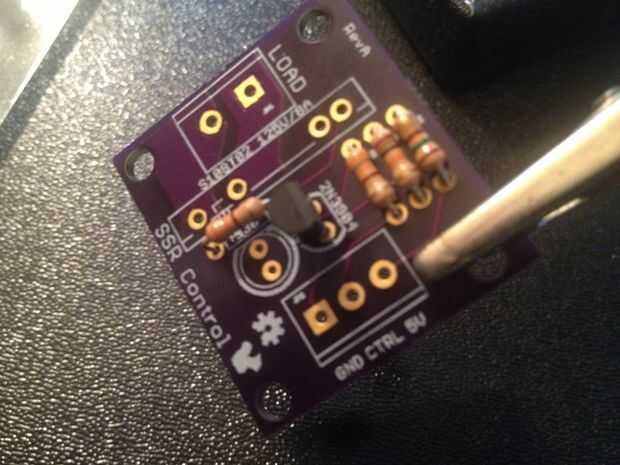

Paso 4: Instalar el transistor NPN

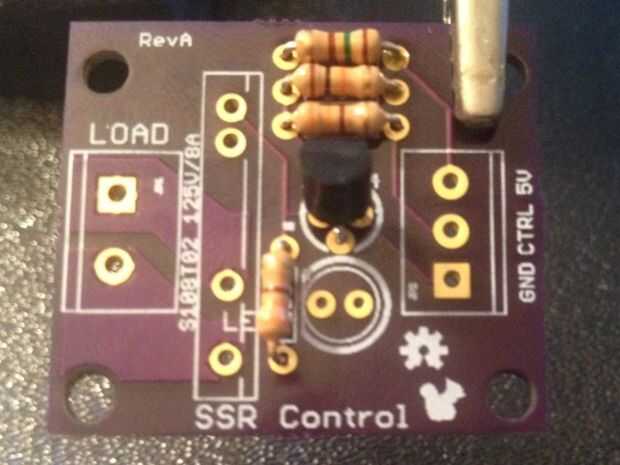

Prestar atención a la serigrafía marca en el PCB (tiene el 2N3904 número cerca de él) como le enseña a poner la parte en el. Si usted observa verá un borde plano en el transistor. Este borde plano del transistor se corresponde con el borde plano de la serigrafía en la placa.
Los conductores en un transistor NPN en el borde plano son EBC (colector base emisor,) y los agujeros en la PCB corresponden a esto.
