Púrpura ardilla Solid State Relay Kit (10 / 10 paso)

Paso 10: Una nota de precaución

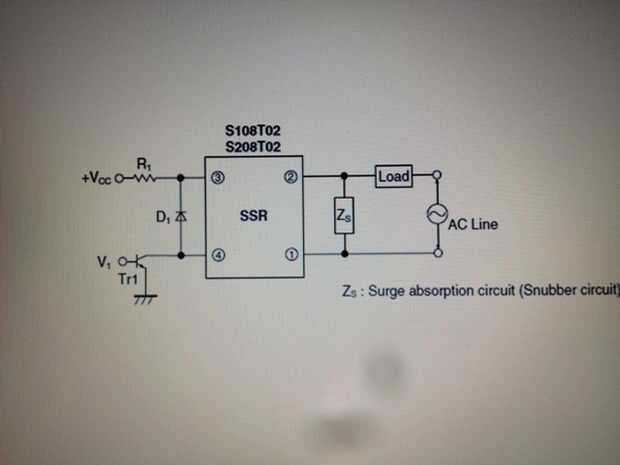

Como la mayoría de la gente no puede leer completamente la hoja de datos para el relé de estado sólido necesario señalar (gracias a una pregunta del dragón de los sueños) que puede ser necesario un circuito snubber. ¿Qué es un circuito snubber que pides? Un circuito snubber es un resistor y un capacitor en serie con otros que está conectado a través de triac parte o carga parte de la RSS (ver imagen abajo) y se utiliza para detener ons vuelta accidental de la porción del triac de la SSR. Lo hacen reduciendo el tamaño de las señales de voltaje cambiante

Hay dos razones que tiene un tambor de frenaje.

Razón #1
Usted está manejando una carga inductiva como una bomba o un solenoide.
Si manejas cargas inductivas con un SSR, un tambor de frenaje se necesitarán casi siempre debido a los cambios bruscos de corriente debido a los cambios en la tensión que son el resultado de la diferencia de fase entre voltaje y corriente.

Razón #2
La corriente hacia adelante a la porción de LED de la optoisolator en el SSR se reduce a menos de 1mA.
En este escenario, cuando la corriente directa al LED en la parte de opto del dispositivo es inferior a 1mA la porción triac podría encender si un voltaje en él excede su calificación de dV/dt o en otras palabras si el voltaje en el triac porción del dispositivo aumenta más rápido de lo que especifica la hoja de datos.

Así que sea seguro y utilice el circuito snubber. Para empezar use un resistor de 47 ohmios y un condensador de 0.022uF. Si están cambiando cargas AC Asegúrese el condensador es clasificado CA.
