Púrpura ardilla relé Kit

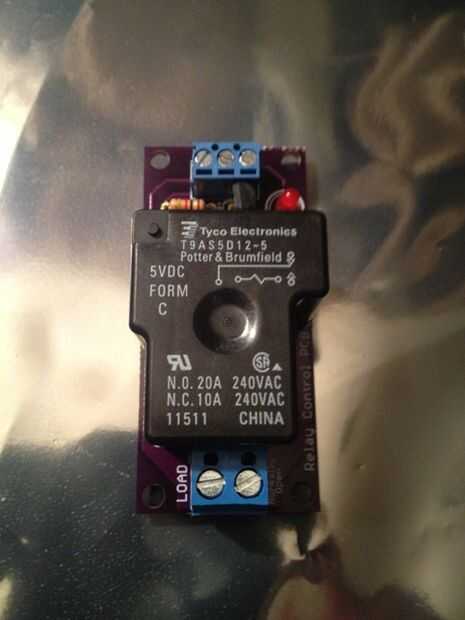

este instructable detalles de montaje de la fuente abierta morado Kit de relé de ardilla; un kit pequeño y simple para alta corriente de conmutación de cargas con una baja señal de control actual (es decir, microcontrolador o dispositivo lógico programable).

Este kit de seguridad encargará de 8A sin problemas. Sé que el relé está clasificado de 20A pero el eslabón más débil de este diseño es el bloque de terminales de dos posiciones. El diseño actual permite solamente 8A que debería ser más que suficiente para la mayoría de los diseños; Si usted necesita más de 8A necesita soldar los cables directamente a la placa en lugar del bloque terminal. Trabajamos en un bloque de terminales de la versión actual de mayor sino que vendrá más adelante.

Este proyecto es apto para principiantes. Algunas herramientas de soldaduras son necesarios pero si no has soldado nunca antes de que esto no será tan difícil. Usted puede comprar este kit de la ardilla violeta web o puede reunir las piezas de su auto y usando los archivos de Eagle desde el sitio web Obtén su propio PCB(s) hizo y seguir esa ruta.
