Pared de la burbuja | Panel interactivo, inflable

pared de burbuja | Sistema de Panel de pared de respiración
Pared interactiva, inflable, jugable

Descripción del proyecto breve

Se trataba de una pieza artística para un programa de fabricación digital en la Universidad de Florida del Sur Escuela de arquitectura y diseño de la comunidad. Mientras que este escrito es específico a este panel, my esperanza es que las ideas presentadas aquí, le inspirará para idear tu propia creación. Estoy esperando para hacer un nuevo sistema de panel que mantiene constante del aire, así no desinfla y es un sistema cerrado que se convertirá en un tambor de pared o pared jugable.

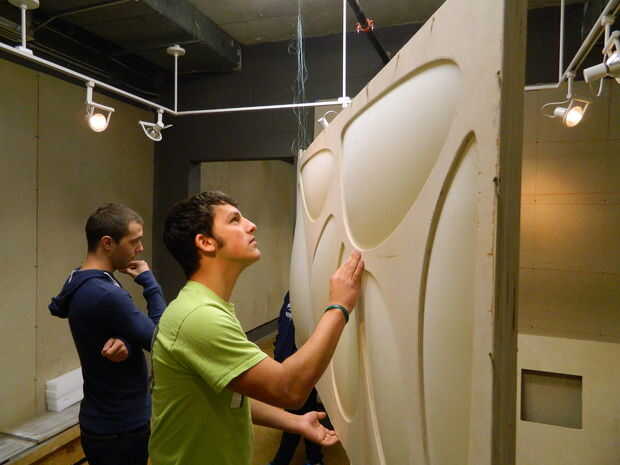

Mi objetivo para este proyecto fue tomar un objeto que fue concebido en la computadora (3D) y hacerlo real. Utilizando un programa de computadora llamado Rhinoceros (Rhino) y un plug-in Grasshopper llamado, diseñé un simple grupo de células de Voronoi (burbujas). Utilizando una máquina CNC, corté dos patrones diferentes de la madera contrachapada de 1/2". Entre estos dos paneles, hice una cámara de aire con látex flexible. Se bombea aire en esta cámara y expande la membrana látex. Puesto que la estructura es rígida, el látex se expande alrededor del corte salidas en el panel, creando una rica superficie 3D. Usé un Arduino y un relé de estado sólido para controlar un ventilador que bombea aire en el sistema. Script simple parpadeo activa relé on/off una secuencia temporizada.

Adaptable

Se puede hacer uso de herramientas de "Alta tecnología" o se puede hacer usando métodos de "Baja tecnología"

Usé un router CNC y avanzados de computación para diseñar y fabricar. Sin embargo, usted puede venir para arriba con su propio patrón en un pedazo de papel y el diseño el deign sobre la madera sí mismo. Entonces, usando una sierra de calar recorta manualmente las formas del panel.

¿Qué hace? ¿Aplicaciones?

Para el juego | pared interactiva para ludoteca
Instrumento | hace fresco sonidos de batería

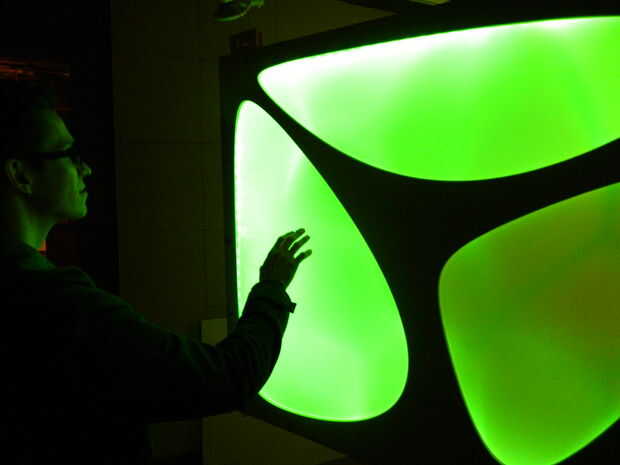

Iluminación | puede servir como iluminación para un espacio
Punto Focal | elemento de diseño de vestíbulo, bar o discoteca
Escultura o instalación | pieza/rendimiento de conversación

El concepto, al mismo tiempo simple, tiene muchas aplicaciones potenciales. Por ejemplo, este sistema puede existir como un panel de pared o un panel de techo, que sirve como punto focal en una habitación, decir, en un bar o discoteca. Se puede pensar en el objeto como una instalación de arte o escultura. Es interactiva, luces arriba y es muy divertido para jugar con. Sería una genial pared en una sala de juegos de niños, lobby del hotel, casino, club.

Yo he estado jugando con la idea de aplicar el concepto como un medio para hacer circular aire a través de un edificio, o como una piel sensible para una fachada de edificio. Uno puede imaginar un sistema por el cual aire, gas atrapado en las burbujas se expande cuando se expone al calor y permite que el edificio cambiar su piel a lo largo de las horas del día en respuesta a la temperatura ambiente. Estas son sólo algunas de las aplicaciones que he considerado. Este panel es esencialmente una pieza escultórica, a experimentar con algunas ideas y materiales. Sin embargo, existen muchas aplicaciones para el panel.

Materiales

Dos hojas de 4' x 8' abedul madera contrachapada (Home Depot, Ace) tres hojas si el sistema de doble cara como se muestra aquí
4' x 16' rollo de láminas de látex cortado en dos hojas que miden 4' x 8' (http://www.rubbersheetroll.com/) o una hoja si lo convierte en una cara
Silicona (o sellador de látex)
Tornillos para madera
1/2" tubería plástica (Ace, Home Depot)
Ventilador/bomba de aire (para obtener mejores resultados, esto debe ser alto volumen pero baja presión)
Doble cara cinta (utilicé una marca llamada asesino rojo. Gracias, pero el mejor)
Relé de estado sólido (opcional si utilizando Arduino. Tipo dependerá de su poder y el ventilador) se puede encontrar en http://www.grainger.com/Grainger/solid-state-relays/relays/electrical/ecatalog/N-8eq
LED tiras de la luz - (búsqueda arancelario Amazon.com Descripción) utilicé este...

LEDwholesalers 16,4 pies RGB Color cambiando Kit de tira Flexible del LED, controlador con mando a distancia 44 botones y fuente de alimentación, 2034RGB + 3315 + 3215

Arduino (opcional)

Costo total fue de alrededor de $300. Sin embargo, yo podría haber hecho esto mucho más barato.

Herramientas

Pistola
Ranurador del CNC (opcional) puede utilizar rompecabezas

Materiales alternativos

En lugar de látex caro, podría utilizar algo tan básico como visqueen, que es cubrir sólo plástico utilizado en la construcción, que se puede llegar al Home Depot. No tendrás los mismos resultados, pero debe inflar. También me han dicho que esto se puede hacer con látex vertida. La membrana sólo tiene que ser hermético. A menos que utilice un material de látex/caucho, no podrás "jugar" a la pared sin embargo. OSB o madera contrachapada más barata podría utilizarse en lugar de madera contrachapada de abedul más cara.

Notas de Arduino

No necesitas un Arduino. Usé uno para encender el aire encendido. El aire se llena la cámara (tarda unos 2 minutos) y permanece apagada por 10 minutos, que es el tiempo requerido para que el panel para desinflar el 100%.  Un simple parpadeo viajes script el relé. Puse mi momento emparejar las propiedades del panel, así que el tuyo puede ser diferente dependiendo de la salida y el tamaño.

No quiero entrar en demasiados detalles sobre el Arduino de secuencias de comandos, ya que hay un montón de tutoriales sobre el tema. Dicho esto, si usted quiere usar un Arduino para controlar un relé (y por lo tanto el suministro de sistemas de aire) he utilizado un script simple abrir y cerrar. Ajusté el momento (que es en milisegundos) en la secuencia de comandos para controlar el período. Un valor de 1000 = 1 segundo. A través de ensayo y error, tengo el momento donde quería y había alterado un script base por consiguiente.

Tutorial de relé de estado sólido

Utilizando un relé de estado sólido, seguí un tutorial simple para cablear el relé en un acorde de extensión. Usted puede mirar aquí para ver el tutorial que seguí. http://www.glacialwanderer.com/hobbyrobotics/?p=9

Tutorial de Arduino Blink Script

http://www.Arduino.CC/en/Tutorial/Blink
