IR control PC encendido y apagado y pantalla arriba y abajo del proyector

Hi

Este es mi primer Instructable. Sólo pensé en que compartir algo que he hecho lo que hace mi vida más fácil. Necesitaba una manera de encender todos mis aparatos de habitación salón con mi Logitech harmony remote.

La PC no se enciende a través de infrarrojos y también la pantalla de mi proyector tenía un control remoto de RF y no e IR remoto.

Usé un programable placa de relé de 4 canales infrarrojos de eBay para solucionar mis problemas.

Este es el tablero compré.

http://www.eBay.com.au/ITM/Learn-botton-Infrared-switch-Remote-control-4-Relay-kit-/140356895935?PT=Home_Automation_Controls_Touchscreens&hash=item20adec44bf&_uhb=1

En el tablero usé 3 relés.

Relé 1 que soldadas al cable que se conecta a las placas base pernos de PS o N y apagado.

Relé que soldamos al interruptor para arriba dentro de las pantallas de proyector control remoto RF.

Relé que soldamos al interruptor de abajo dentro del mando a distancia RF de pantallas proyectores.

Usé una vieja unidad de DVD a todos los componentes eléctricos de la casa y también se utiliza la placa de circuito de unidades de DVD para el conector Molex para conectar la fuente de alimentación de 12 voltios para ser un poco más.

Originalmente diseñado alimentar el tablero de la fuente de alimentación de la PC, pero pronto llegó a darse cuenta de que fue apagado cuando lo necesitaba en. Así que utilicé y vieja fuente de alimentación de 12 voltios encontró en el cobertizo de un módem viejo o algo. Había conectado a un Molex de enchufe a enchufe en la unidad de DVD.

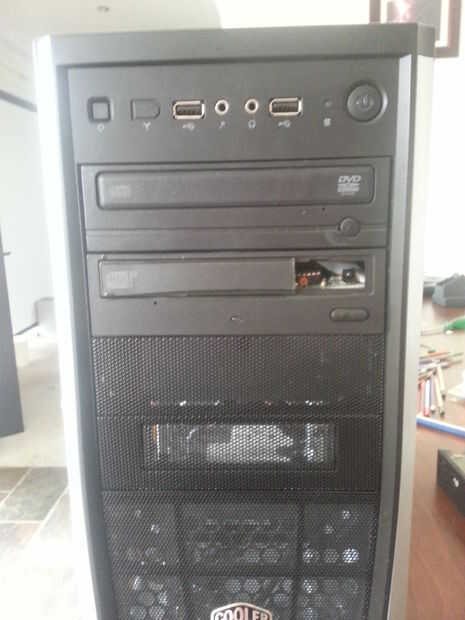

Acabo de instalar la unidad de DVD en la parte delantera de mi HTPC funcionó el cable a los pines de la PS en la placa base y ahora puedo utilicé el control remoto Logitech Harmony para encendido, apagado, arriba y abajo de acción.

Esto es maravilloso si su control remoto logitech es compatible con las actividades. Ahora cuando yo Pulse HTPC en mi proyector se enciende, pantalla baja, enciende el amplificador y enciende el PC
