Paso 1: Sensor de pulso Amped preparación y configuración de Arduino

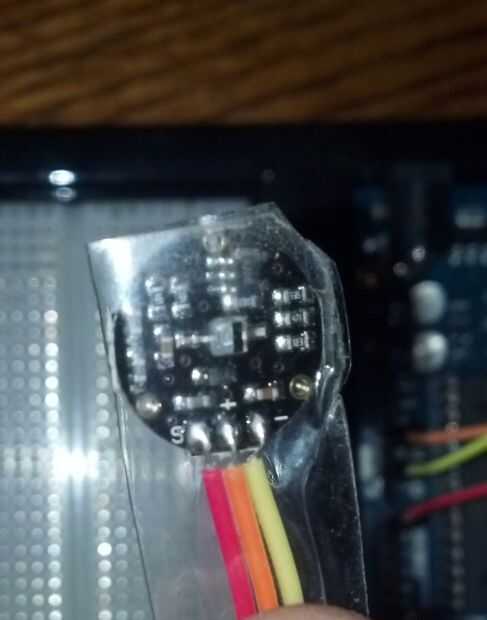

Conectar el módulo de Sensor de pulso Amped a tu Arduino es simple. El sensor tiene 3 cables. Un cable es para la señal, uno para tierra y para la alimentación de 5v. La parte posterior del módulo de sensor de pulso muestra cual cable es S (señal), - (tierra), y + (5v). (Véase las fotos)

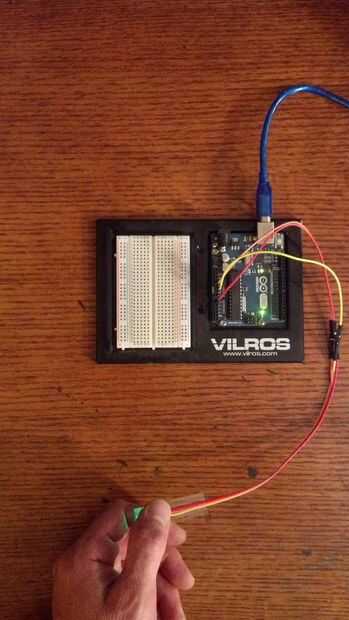

El cable de tierra se conecta al puerto GND de Arduino. La + cable se conecta a la salida de 5v de Arduino. El cable de señal se conecta a A0 en el Arduino para que las interrupciones se pueden utilizar. Eso es todo!

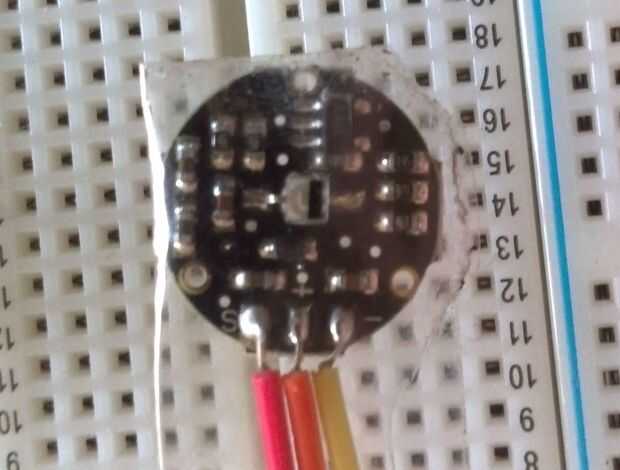

También usé alguna cinta de embalaje transparente para sellar el sensor del pulso (se muestra en las fotos). La Página Web PulseSensor.com recomienda sellar la parte posterior y que cubre la parte delantera para proteger de suciedad y humedad. También, sellado de la parte posterior evita malas lecturas al sostener el sensor entre los dedos. De lo contrario, contacto con la piel en el circuito expuesto podría causar malas lecturas. Leí una revisión de cliente de este producto en Amazon donde el cliente se quejó de ser dado una sacudida eléctrica! Declararon el cableado estaba claro por cable mal y recibió una descarga. No he tenido esos problemas. El módulo parecía claramente marcado y funciona muy bien!
