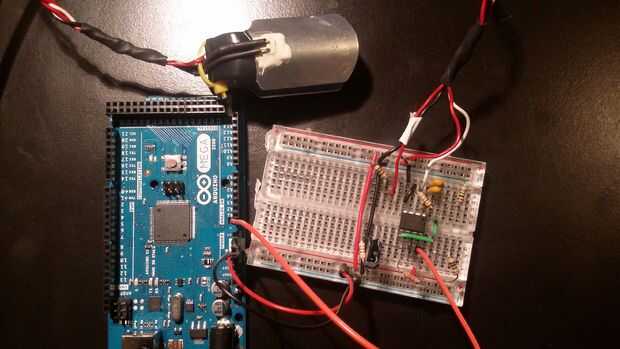

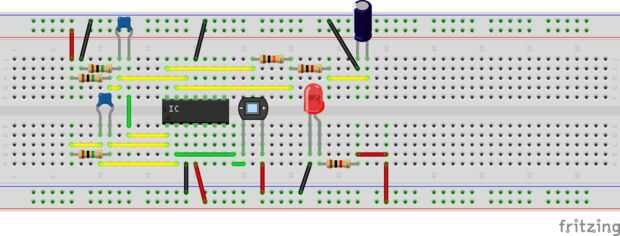

Así que mencionado en un Instructable anterior que soy una ayudante de enseñanza (TA) para un curso introductorio de ingeniería por especialidad de la ingeniería biomédica en la Universidad de Vanderbilt. Mi tarea principal como un TA es re-escribir algunos ejercicios de laboratorio que se realizarán los alumnos durante la clase. Uno de los ejercicios de laboratorio fue implementar un circuito simple para medir la de una persona pulso mediante fotopletismografía.
Como la sangre es bombeada a través del cuerpo, el volumen de sangre en las extremidades como los dedos aumenta y disminuye con el bombeo del corazón. El cambio en el volumen de sangre en las puntas de los dedos puede detectarse por arrojar luz a través de los dedos y detectar la cantidad de luz que pasa por el dedo utilizando un fotodiodo. Un fotodiodo es semiconductor que produce una corriente proporcional a la cantidad de luz que golpea. Así que cuando aumenta el volumen de sangre en los dedos, menos luz es conseguir a través de los dedos y golpeando el fotodiodo.

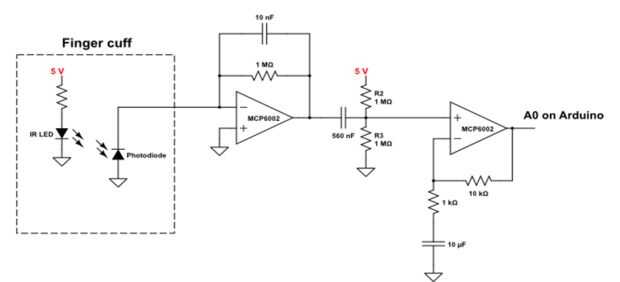

La corriente producida por el fotodiodo es convertida a un voltaje de un amplificador y leer por el Arduino. Aquí vamos! Espero que disfruten de la lectura y la construcción.
