Reloj de pulso de Arduino DCF77

Introducción

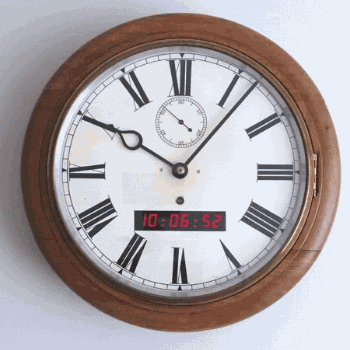

Este Instructable te muestran cómo hacer un reloj de pulso digital y agregarlo a un viejo reloj caso de 12"(300mm) o el dial y el bisel. He utilizado un antiguo reloj Inglés de marcado con 12" dial pero cualquier reloj con un grande bastante caso utilizarse como hay espacio en el dial para el secundario movimiento analógico y pantalla digital.

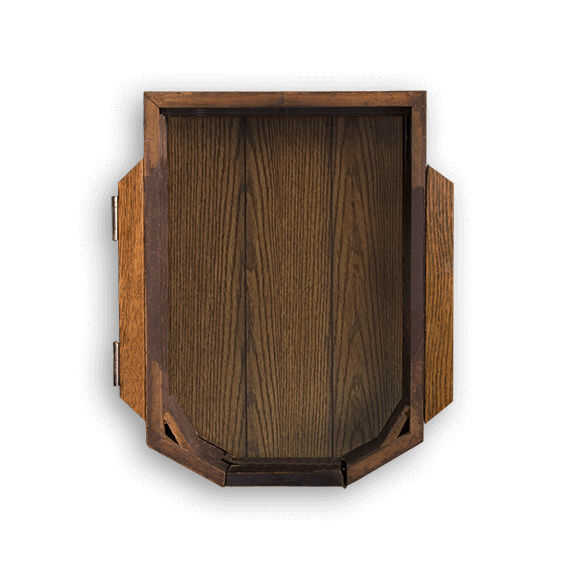

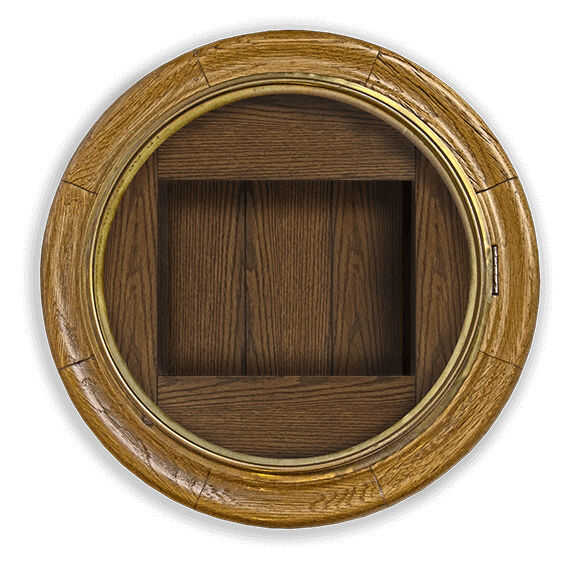

Estos casos antiguos en ebay y a veces vienen con una fotos de ver curvas o anguladas caja 2 y 3. Si su reloj no tiene caja solo hacer uno de madera contrachapada y mancha para coincidir con la esfera surround.

Este reloj vino con un envolvente, latón esfera bisel y dial así que sólo hizo una caja para caber y había articulada a la envolvente de madera marcado. Usted puede por diales y biseles de latón de Ebay si es necesario.

La línea original que viene con el reloj era muy amarillo y tenía un montón de virutas de la pintura. Decidí mantenerlo como lo hicieron el reloj auténtico. El único problema era la pintura astillada como que cortar el agujero para el display de 7 segmentos. Encontré una vieja lata de pintura crema en mi garage y esto concuerda perfectamente.

El dial de segundos se aplicó utilizando a una transferencia en seco de una tienda de reloj. Que este había comprado hace un año pero se puede hacer dueño de transferencia mojado por ver de papel de transferencia del chorro de tinta uno de mi reproducción regulador reloj Instructable aquí paso 4 para los datos y plantillas.

Movimientos

La pantalla analógica segundos utiliza una pieza de reloj de cuarzo estándar y es modificada por lo que puede ser conducida a través de Arduino.

La pantalla de hora y minutos de análogo utiliza un movimiento esclavo segundo 30 eléctrico. Se dispone de todos los tipos de estos en todo el mundo así que el tipo que está disponible en su lugar de origen. Si su movimiento es no un 30 segundo tipo solo modifique el código para adaptarse a.

Fuente de tiempo

He utilizado la señal DCF77 radio código tiempo de Alemania para mantener este reloj diciendo tiempo perfecto si no se basan en Europa va a necesitar utilizar la biblioteca de Arduino relevante para su ubicación y modo el código en consecuencia.

Si no eres lo que le molesta sobre la exactitud de largo plazo entonces un módulo de reloj de tiempo real podría utilizarse en su lugar. Se requiere de botones para el ajuste del reloj y modding de código.

Muestra

Ver información

He utilizado una pantalla LCD de caracteres grandes de 20 x 4 para reloj y DCF77 info pero una pantalla estándar de 20 x 4 puede ser utilizada sin cambios al código. La pantalla utiliza un módulo I2C tan solo 2 cables (además de 5v y 0v) se requiere para su control.

Pantalla de reloj digital

Un módulo display de 8 dígitos 0,56" siete segmento se utiliza para la pantalla digital de tiempo.

Estos están disponibles en Ebay como kits o módulos preelaborados y requieren sólo 3 cables (además de 5v y 0v) para controlarlos.

Sonido

Este reloj tiene un 1 segundo tick tock de sonido de un reloj de caja larga (gran padre). Esto es interpretado por un adafruit Audio FX sonido tablero + 2x2W Amp que es controlada por Arduino. Se puede desactivar el sonido o volumen hacia arriba o hacia abajo según sea necesario.

Placa de circuito

Como ésta es una del circuito de reloj está construido en tablero de vero. He construido un Arduino Uno en el diseño, pero un tamaño completo que uno puede utilizar si es necesario. Nota la biblioteca de DCF77 en este reloj requiere un cristal de cuarzo en el Arduino.
