Puertas lógicas con transistores NPN (13 / 15 paso)

Paso 13: Crear algo! -Flip-flop SR

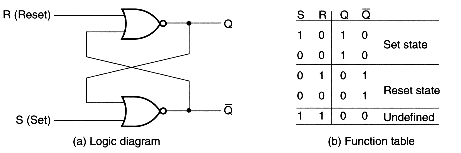

Ahora sabemos que las puertas del transistor, permite hacer algo con ellos. :) Por ejemplo, aquí es un flip-flop del SR. (Latch SR)

Al utilizar puertas estáticos como bloques de construcción, el seguro más básico es la simple latch SR, donde S y R significan set y reset. Puede ser construida de un par de acoplamiento Cruz las puertas lógicas NOR. El bit almacenado está presente en la salida marcada Q.
La salida normalmente marcados como Q, pero a veces se marca como X, Y o f el.

Mientras que las entradas S y R son ambas bajo, retroalimentación mantiene la Q y Q' salidas en un estado constante, con Q' el complemento de Q. Si S (Set) es pulsado alta (= al pulsar el botón) y R (Reset) se mantiene baja, entonces el Q la salida es forzada alta y se mantiene alta cuando S regresa a la baja; del mismo modo, si R es pulsado alta mientras S se mantiene baja, entonces la salida Q es forzada bajo y permanece bajo cuando R vuelve a la baja.
