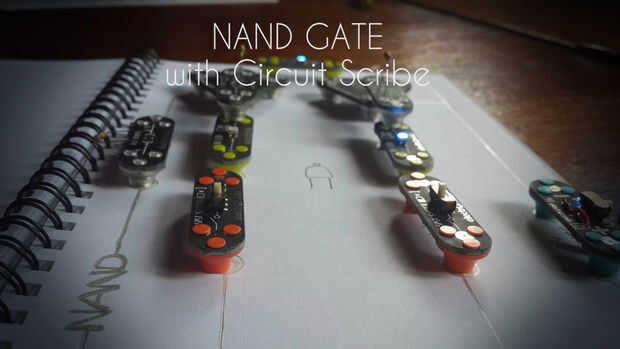

NAND puerta lógica utilizando circuito Scribe

Electroninks nos muestra cómo crear una puerta y lógica utilizando CircuitScribe. Me gustaría añadir a esto con un Instructable replicar mi favorita lógica – puertas NAND. Estos son mis favoritos circuitos de lógica, simplemente por el hecho de que con suficiente puertas NAND se puede replicar cualquier lógica básica.

1 Kit de Desarrollador incluye todas las piezas

Para este Instructable necesitarás:

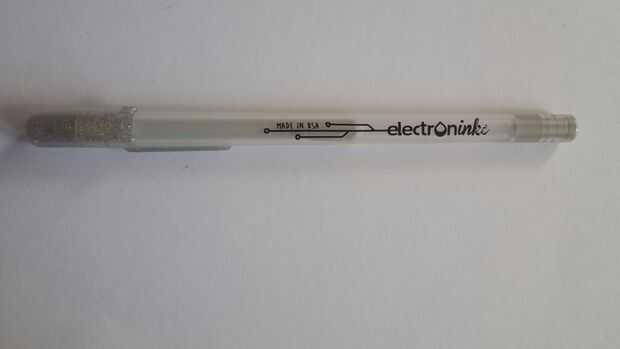

  • Pluma de tinta conductora de Scribe de circuito
  • Una hoja de papel

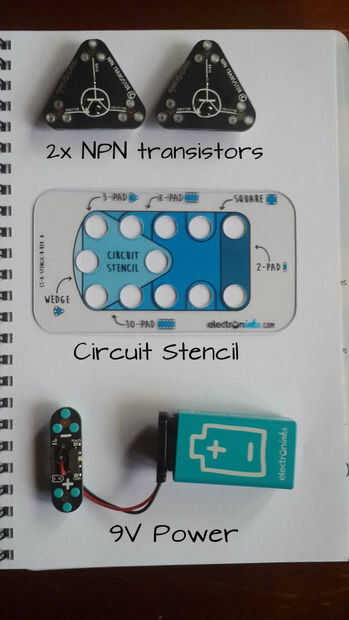

  • módulo 1 x pila de 9V
  • 2 x módulos de Transistor NPN

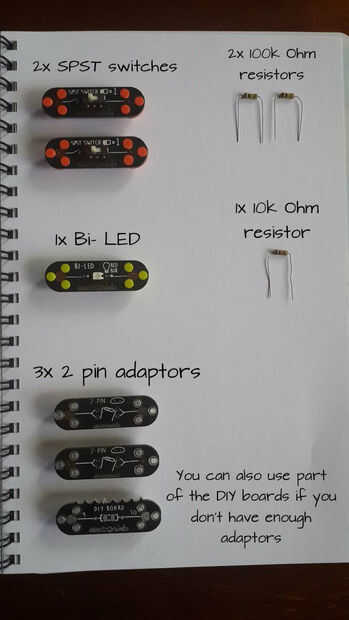

  • 2 módulos de x SPST
  • 2 x 100K Ohm resistencias
  • resistencia de 1 x 10K ohmios
  • 1 x módulo de LED
  • módulos de 3 x 2 pin (Nota: Si no tienes suficiente usted puede acortar la sección 9-10 de un módulo de tablero DIY como lo he hecho)

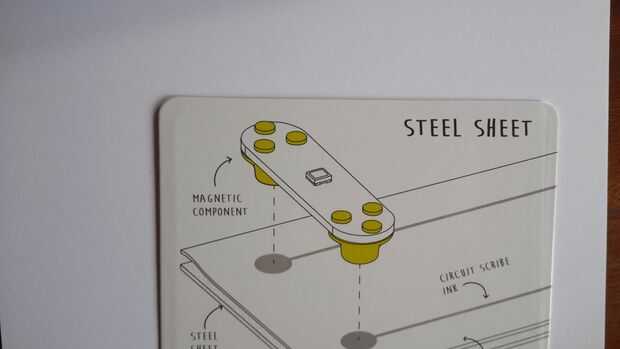

  • 1 x hoja de acero
  • 1 x plantilla de circuito

Opcional:

  • extra de 2 módulos de LED para probar
Etiquetas: Compuerta lógica, Tinta conductora, Escribano de circuito, Nand, El circuito lógico
