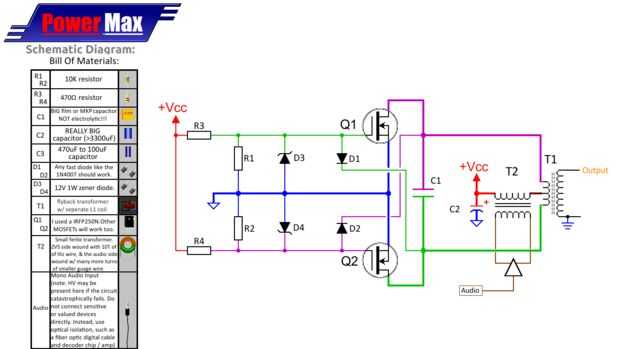

Paso 6: Diagrama del circuito ZVS y prototipos / solución de problemas
Una de las más populares del circuito flyback controladores es el controlador de tiempo de retorno ZVS. Este circuito es básicamente un oscilador Royer, que utiliza dos MOSFETS para controlar un circuito de tanque LC (C1 y L1). Este circuito se basa en la resonancia más que el modo de tiempo de retorno de la operación. Pensar en resonancia como empujar un chico gordo en un columpio y los transistores como 2 matones enormes a ambos lados presionando a ese niño gordo pobre ida y vuelta real en el momento justo, y como lo hacen él cobra impulso (como la tensión). causando la tensión aumentando casi 4 veces el voltaje de entrada, descarga!
----------------------------------------------------------------------------------------------------------
NO construir este circuito en un protoboard, te hará derretir se!!!!!!
----------------------------------------------------------------------------------------------------------

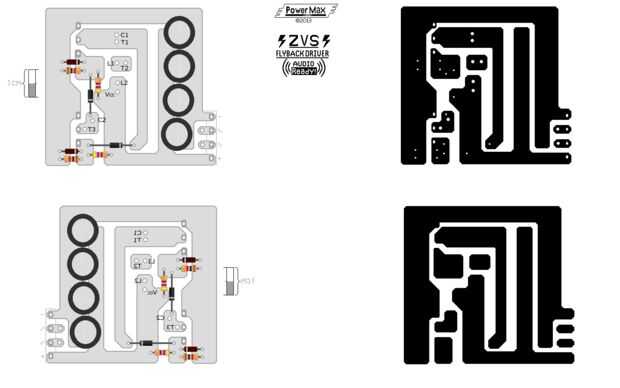

También voy a tratar de grabar mi propio PCB, con agradables, gruesos rastros para manejar la corriente. He oído construido este controlador en un PCB dicen tuvieron que usar jumpers externos porque descargó los rastros. Además, el PCB es bastante compacto y debe caber fácilmente en mi caja que hice. Tratar de hacer un PCB personalizado mi mano antes, pero no.
Actualización a crear mi propio PCB: No he podido hacer mi propio, el ácido muriático no se disuelve el cobre rápido suficientemente, y eventualmente el toner comienza a despegarse demasiado. Desde entonces he aprendido que tienen que para agregar algunos peróxido de hidrógeno que funciona como un catalizador que acelera la reacción con el cobre. He renunciado a hacer mi propio PCB y sólo por cable estilo dead bug. Si usted quiere conseguir un PCB personalizado, te recomiendo enviar estas cosas que aprendí recientemente acerca de los archivos llamado germer, que son los archivos utilizados para hacer estos cad PCB correcta. Usé el MSpaint que no está bien diseñada para en todo.
