Paso 5: 555 diagrama del circuito y prototipos / solución de problemas

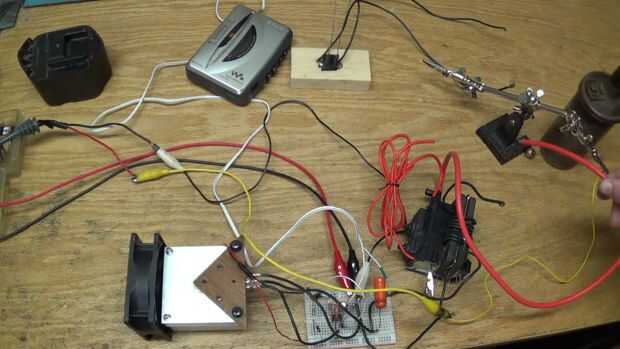

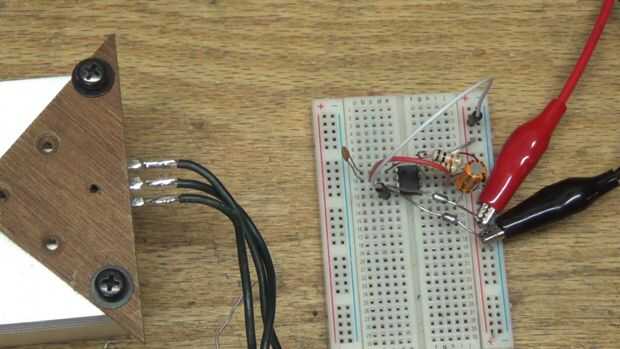

El circuito es muy simple. es sólo su estándar astable 555 con una entrada de audio conectado al pin 5 como ves en el esquema. El 555 unidades de un de alta potencia MOSFET, que acciona un circuito tanque resonante y el primario del flyback. Reunir todas sus piezas y construir su circuito según el esquema en un protoboard primero.
~ ~ ~ SOLUCIÓN DE PROBLEMAS: ~ ~ ~
Si está teniendo dificultad con el trabajo de circuito, revise y vuelva a comprobar sus conexiones. A menudo, componentes de quemar, pero no siempre conducen al humo mágico. Aquí está una lista de lo que debe comprobar:
- Tú pondrás comprobar voltajes ! Prueba de su salida de la fuente de poder con un multímetro mientras el circuito está encendido, y mientras está apagado o desconectado. Idealmente, tener otro medidor medida corriente simultáneamente para determinar si es un cortocircuito de la energía a tierra.
- Comprobar el 555! Hay muchas maneras de hacer esto, la forma más fácil y efectiva de hacer esto es para asegurarse de que el cableado de la misma es correcto (es fácil de ensuciar para arriba) y con el pin 3 de la compuerta de lo MOSFET, comprobar la señal con un osciloscopio. Si no tienes uno, te recomiendo que conseguir uno, usted puede encontrar baratos utilizó uno en craigslist y eBay. Como alternativa, puede construir un circuito de 555 zumbador por separado e insertar el 555 en él para comprobar que funciona.
- Controlar el MOSFET! Es muy común que mueran. Es demasiado fácil superar la calificación máxima de Vgs y Vds. A menudo, el modo de falla es un cortocircuito interno (y puerta cortocircuitada) Desde mi experiencia, si muere en este modo de falla, hará hincapié en su fuente de alimentación o pilas y el MOSFET puede entonces catastrófico fallar, posiblemente explosión! También, cuando esto falla, la puerta en cortocircuito también tomará el 555 con él. Para probar esto, reemplace el transformador flyback con una lámpara y conectar puerta a + Vcc y la lámpara debe encenderse a brillo completo. Cuando la puerta está conectada a tierra, la luz debería apagarse completamente. Si no es así, cambie el MOSFET.
