Proyector de haz de LED de DIY 2k(2560x1440) (2 / 7 paso)

Paso 2: Hacer el caso y sostenedor de la lente de Fresnel

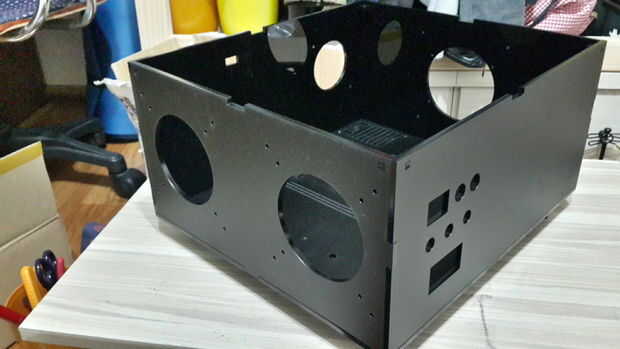

1. hacer el caso entero

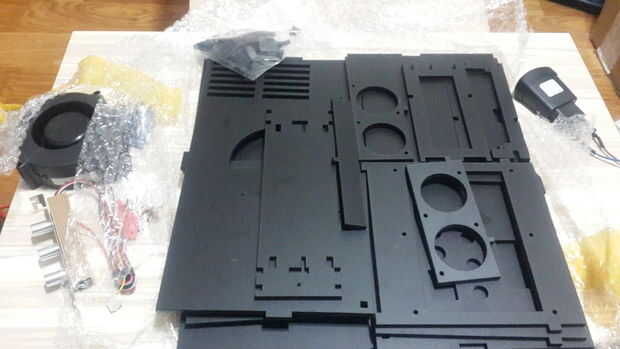

Preparar las piezas de arcryl después de los archivos de AutoCAD.

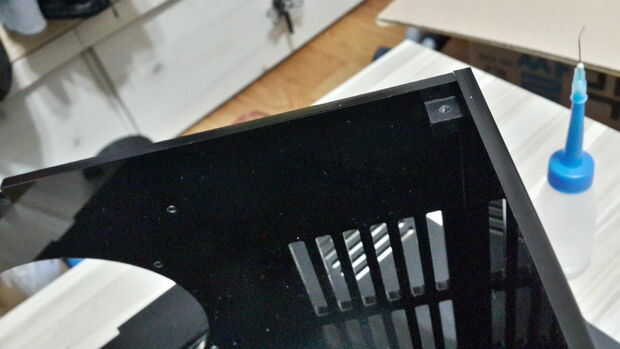

Armar el caso con pequeñas partes de una articulación y pegar permanentemente mediante el uso de "cloroformo".

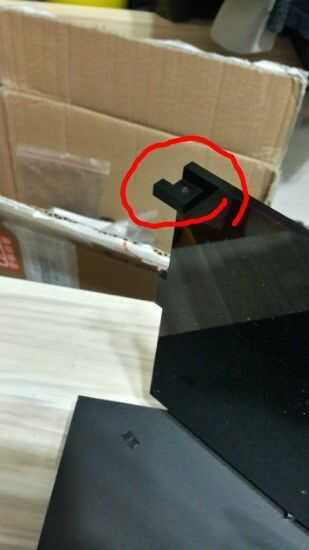

No aplicar cloroformo en la cubierta superior, la cubierta superior se llevará a cabo mediante tornillos sin cabeza.

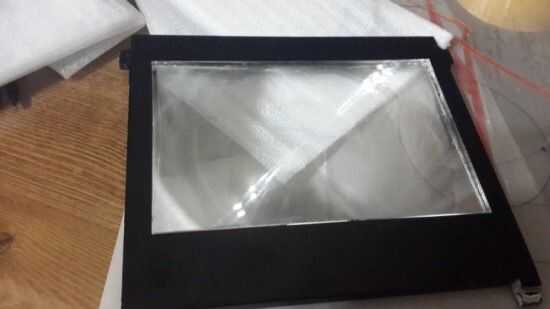

2. hacer "sostenedor de la lente de Fresnel"

La lente de Fresnel se colocará dentro de la caja.

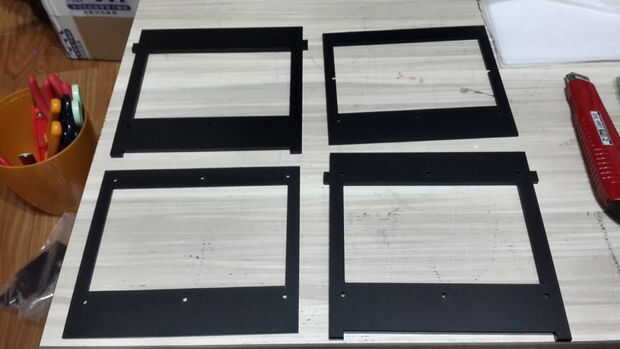

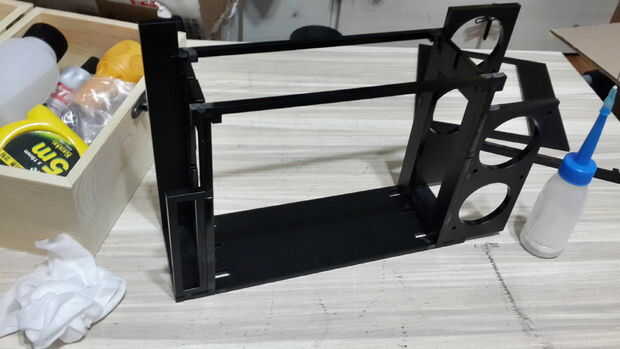

En primer lugar, la lente de fresnel es sostenido por "sostenedor de la lente de fresnel", y entonces el sostenedor de la lente de fresnel se colocará en un soporte para LCD y el sostenedor de la lente de fresnel.

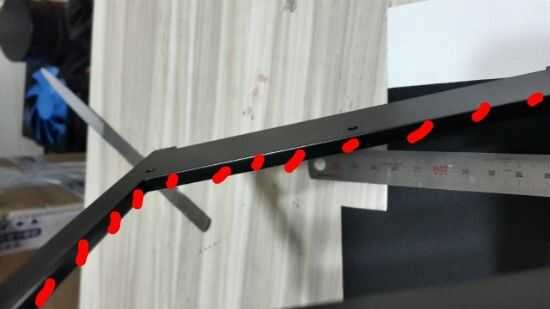

Al hacer el soporte de la lente de fresnel, las líneas de brillante por el corte lazer deben lijarse para prevenir una lightreflection difusa que conducirá a una calidad de imagen pobre.

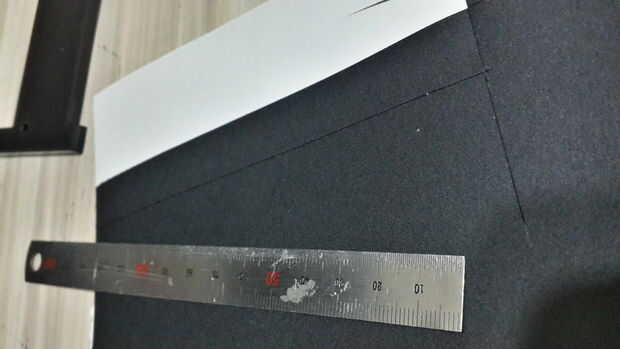

O simplemente puede colocar papel lija micro en las líneas de brillante.
