Esta instrucción explica cómo hacer un DIY 2k proyector de haz de resolución (2560 x 1440).
Los postes originales están en mi blogger (link1 y link2) en inglés pobre y en mi blog Coreano.
Muchas materias necesarias eran de China, y yo tengo la suerte de obtener esas materias fácilmente aquí en Corea.
Usted puede utilizar "aliexpress.com" para obtener la mayoría de las piezas. En mi caso, usé "taobao.com" como es generalmente más barato que aliexpress.com.
Lo que usted necesita
- Tablero de LCD y LCD HDMI : 5,98 pulgadas, resolución de 2560 x 1440 topfoison.com (alrededor de USD 200) o puede utilizar otros LCDs pequeño de k 2 si hay una junta adecuada. Puede pedirles que separan una unidad de luz de fondo (azul). No necesitamos el BLU como utilizamos fuente de luz LED.

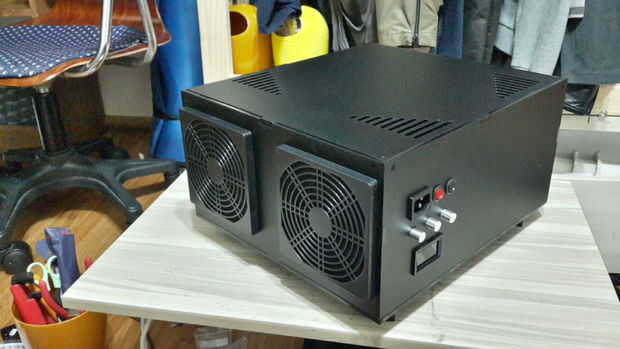

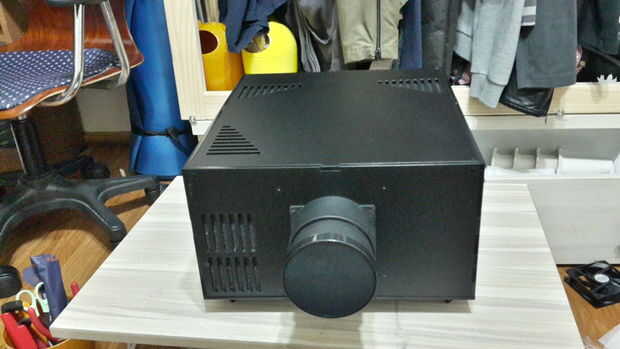

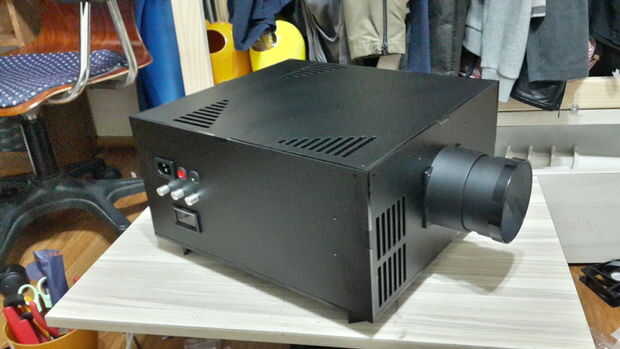

- Caso (vivienda) : corte de negro arcryl con lazer y un lado es lijar previamente (puede usar spray), para alguien que quiere ahorrar su tiempo, adjunto archivos de AutoCad que he hecho. Alguna explicación se escribe en los coreanos en los archivos, y es signo de grifo-tornillo. (alrededor 100 USD en Corea incluyendo corte lazer y agujeros de los tornillos que golpean ligeramente)
- Lente de Fresnel : lenth focal 120 y 185, F120 se coloca cerca de LED y F182 está ubicado cerca de la lente de proyección (puede utilizar las tiendas locales, o usted puede encontrar varios vendedores venta lente de fresnel en aliexpress.com) Esto cuesta menos de 50USD
- Lente de proyección : F190 (F200 es también aceptable) (usted puede encontrar esto en aliexpress.com), esto también cuesta menos de 50USD.
- Luz de LED
- Forma convencional: 150 vatios LED de taobao.com con heatpipe. Alternativa es 128 watt en aliexpress.com (alrededor 57USD), encontrará un adecuado controlador de LED. No recomiendo esta versión barata convencional. Conduce a una imagen borrosa en los bordes y puntos de esquina.
- Manera de lujo : nadie intentó este LED para hacer el proyector DIY lo que sé. Esto resuelve cada enfoque cuestiones que suceden en los proyectores DIY. Uso de LED en el campo médico. Encontré "CBT-140" de Luminus. Un vendedor en aliexpress.com vende este LED y el conductor correspondiente en 185USD. un poco caro, pero vale la pena. Aquí está el enlace, y funciona a 100 vatios. No que brillante, por lo que necesita un cuarto oscuro.
- Condenser Lens : square-shaped lens from taobao.com, also available in aliexpress.com (around 25USD), or you can use conventional round-shaped lens. La versión cuadrada muestra brigtness mejor, pero los bordes izquierdos y derecho se convierten en poco más de amarillo.
- ETC: varios ventiladores de refrigeración, alimentación usb, cables adecuados, las manos.
¿Por qué hacen?
- Diversión
- Que puede poseer 2 proyector de resolución k a precio barato (menos de 1000USD). Sería mejor buscar los precios de los proyectores comerciales de k 2.
- Paso inicial para hacer el proyector k 4: por último quiero tener proyector 4 k, pero los comerciales 4 proyectores de k son demasiado caros.
Limitaciones
- Si vas a usar LED de luz de manera convencional, usted terminará con imágenes borrosas. No te enfoque perfecto. Sin embargo, si seguir el camino de lujo, usted conseguirá enfoque perfecto y se pueden distinguir cada 2 k píxeles al mismo tiempo.
- Brillo es demasiado pobre en comparación con productos comerciales como uso la pantalla pequeña que se utiliza en los teléfonos celulares. Este tipo de pantallas tiene escasa transparencia. Por la noche, sin luces de ambiente, que moverá tu corazón, pero usted no puede ver nada en tiempo del día. De todos modos, si usted tiene un cuarto oscuro, esto es perfecto para usted para juegos y películas.
