Paso 6: Probar el arreglo de LED y óptica
Una vez realizado el cableado, luego prueba el LED.
Con la separación adecuada entre el LED y la lente de fresnel posterior (F120), la luz cubrirá el área activa entera de la pantalla LCD.

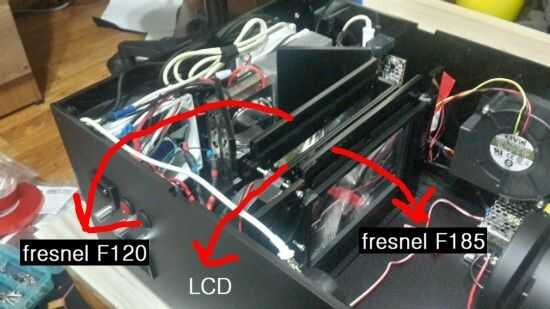

Al colocar la lente de fresnel, ambos lados de la ranura de la lente de fresnel deben hacer frente a la pantalla LCD.
Al hacer un proyector DIY en el primer tiempo, usted es propenso a cometer errores en este paso.
Es curioso por qué elegí F120/F185 lente de fresnel con la lente de proyección F190.
La respuesta es que la óptica en bricolaje no es perfecta, y hay combinaciones bien trabajo que se han actualizado en grupos proyector DIY.
En Resumen, cuando estamos usando 6 pulgadas LCD, la actual combinación de lente funciona bien. O, una combinación más lanzar distancia también funciona bien. (por ejemplo, fresnels F120/F220 con proyección F230 lente también funciona bien)
Obviamente, a corta distancia que le dará un tamaño de imagen grande, y mi combinación tiene la distancia más corta que, aún trabajando bien. (Puedo equivocarme, pero yo había probado con muchas combinaciones)
Con la combinación de lente dada con CBT-140, se pueden distinguir cada 2 k píxeles al mismo tiempo. La capacidad de enfoque es mejor que productos comerciales o incluso con.

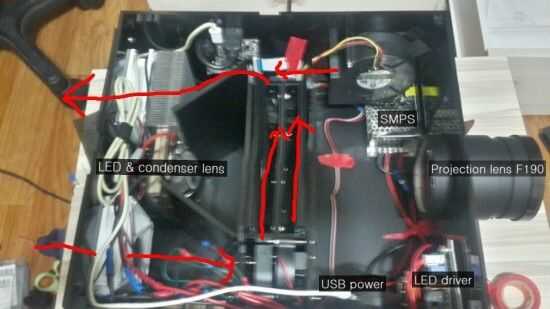

De todos modos, tenemos una regla para ajustar el espaciado de la lente.
Como la óptica no es perfecta, tenemos que ajustar el espaciado manualmente la lente.
Depende de persona por persona, pero hay varias reglas ásperas.

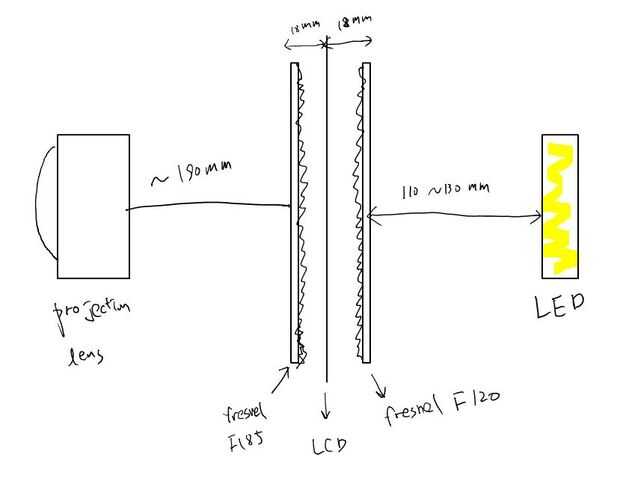

- El espacio entre el LCD y la lente de fresnel: 15 ~ 20 m m, si es demasiado corto, LCD se quemará, demasiado lejos, la imagen será blury.
- El espacio entre la lente de fresnel posterior (F120) y el LED: algunas personas dice que el 90% de la longitud focal de la lente de fresnel es bueno, algunas personas dice que no. Ajuste de los +-10% de la longitud focal de la lente de fresnel posterior y encontrar la mejor calidad de imagen. Depende de tu gusto.
- El espacio entre la lente de proyección (parte trasera del trío) y la lente de fresnel frontal (F185): alrededor de la longitud focal de la lente de proyección. En mi caso, es alrededor de 190 mm. Puede ajustar el enfoque moviendo la lente de proyección hacia delante o hacia atrás.
Buena noticia es que usted tiene suficientes márgenes una vez que utilice el LED con una pequeña área de emisión de luz.
Así que por favor, no van para los arreglos de LED baratos, sólo tienes que ir para CBT-140. CBT-140 tiene la luz más pequeña emisión de área en los mercados disponibles lo que sé.
