Paso 8: Finalmente, por qué usted puede hacer esto... ;)
Bien tengo algunas fotos que sobran y solo quiero decir algo sobre ellos.

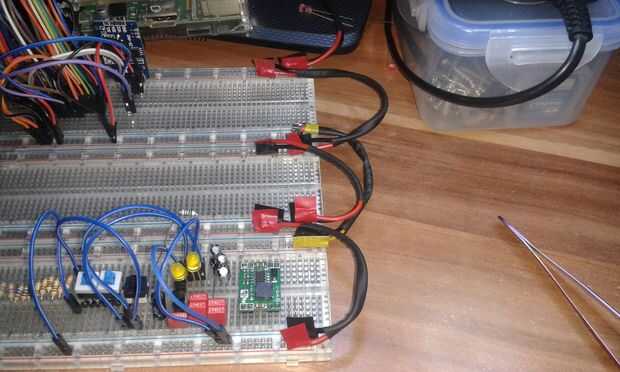

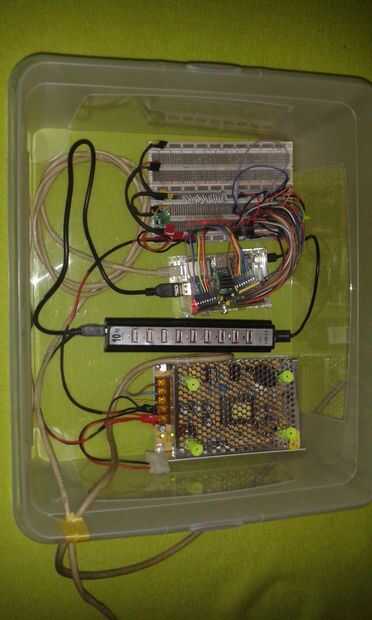

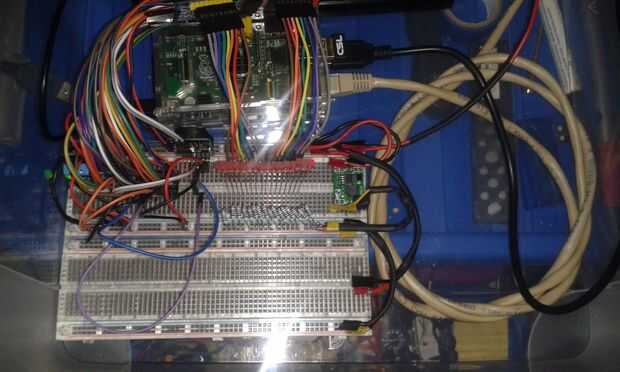

Puedes ver 2 de mis configuraciones de tablero aquí. Uno está conectado a una frambuesa, ahora incluso directamente conectada a una fuente de alimentación carnoso para el Raspi y es eje.

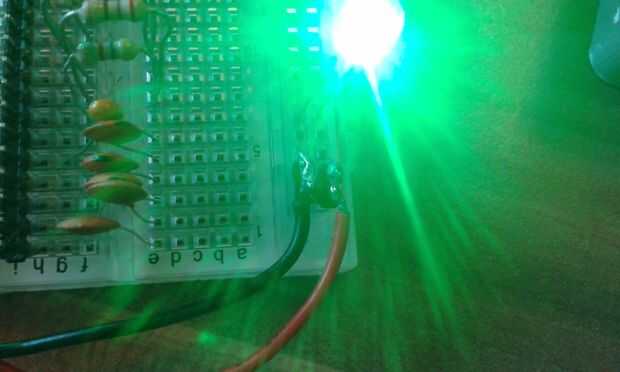

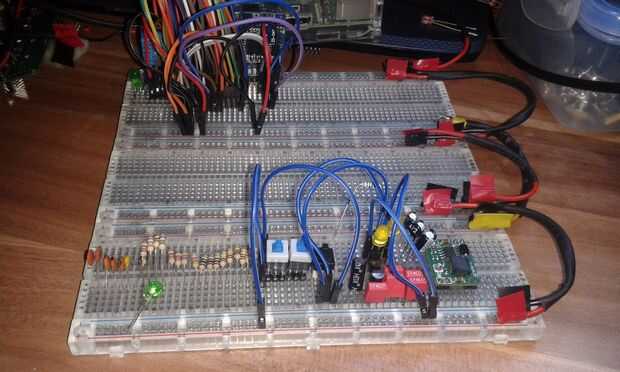

Y otros que sólo contiene un montón de piezas de repuesto y un boarduino. Incluso necesita alimentación de 5volts apropiado y una conexión durable, como el raspi demasiado... ;)

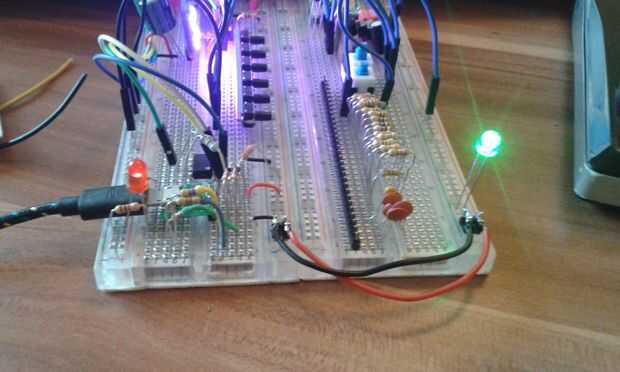

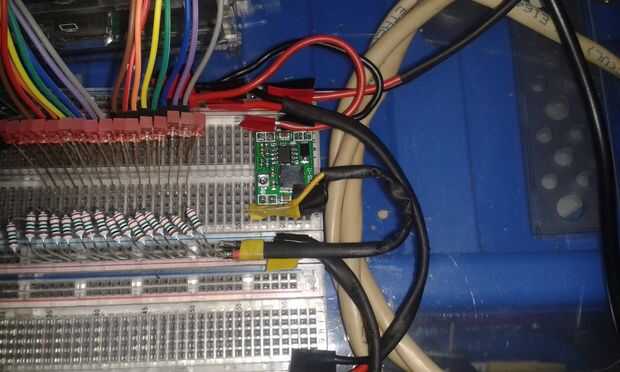

En la protoboard raspi, agregué un barato dc-dc buck/paso conversor para dar los 3.3V carril, originalmente sólo impulsado por el regulador de potencia en el raspi directa, algunos amplificadores más por el dibujo desde el riel de 5V que ya no tiene que ir a través de los fusibles de la raspi (cual accionado antes incluso el riel de 5v). ;)
Puedes ver cómo muy bien estos cables incluso ajustar la configuración de dos pines de este convertidor de dc-dc de cheapo.
Ah y sí, usando solo cables sin tubería del encogimiento del calor era mucho más fácil conectarse para este caso especial, pero finalmente que todo se metió en el lugar que tenía la intención, así que, todo es fresco y encaja perfectamente.
Ahora, Sabe usted por qué necesitaba tener separados los cables codificados por colores para 5V y 3.3V,
Gustado que siga el buen color del microordenador/PC/XT/AT/ATX viejos esquemas de codificación, pero estaba de vago para cortar cables naranja separados desde el conector de alimentación atx.
Generalmente, los colores para poder sería:
- Negro = tierra GND común (para todos los carriles de alimentación)
- Rojo = + 5Volts, generalmente fuente de alimentación atx tienen varios carriles de 5v diferentes, pero todos utilizan rojo.
- Amarillo = + 12Volts. Más harddiscs mayores necesitan mucha energía (no sólo para ser capaz de empezar). En estos días, a menudo ves en conectadores de energía adicionales en tarjetas gráficas o en la placa base para la energía adicional para el CPU.
- Naranja = + 3, 3V. Tienen conectores SATA. No había ningún uso en los viejos tiempos, debido a esto, no tenía ningún conector. ;)
Si puedo necesito una fuente de alimentación de 12V adicional, tal vez si tengo todas las piezas para un buen completo soplado HVSP/HVPP capaz arv/arduino resetter/programador MCU, voy a este nuevo, sólo para los cables naranja. ;)
Diviértase esta reconstrucción o tomando un poco de inspiración.
