Paso 3: Cortar (salvamento) y algunos cables de soldadura.

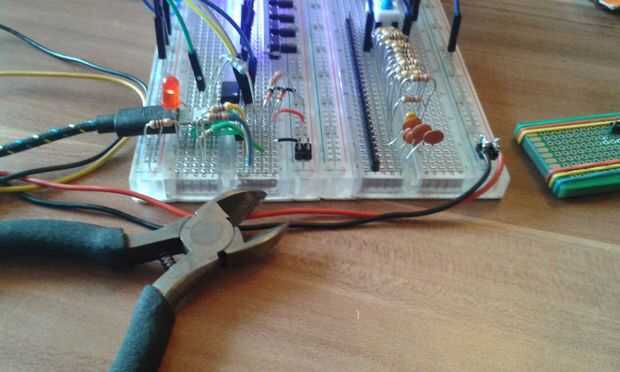

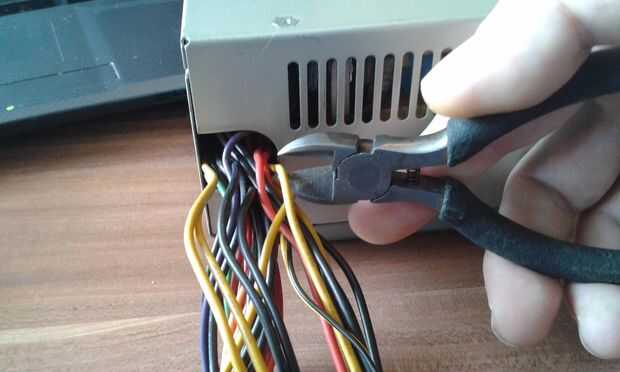

Como ya he escrito, he decidido no mantener realmente a muchas cosas pero simplemente cortar los cables de la fuente de alimentación. En lugar de lo planteado en el cuadro, me abrió la caja y cortar a través de los cables como cerca de la pcb como fácilmente podría alcanzar, para ahorrar al menos un centímetro más del cable... ;) Pero, eso no es realmente necesario y no necesita abrir el caso, sólo puede cortar como se muestra en la fotografía.
Entonces, como que ahora si tienes habilidades de soldadura. Cortar un trozo del aislamiento del alambre, prepararla y poner alguna soldadura en él y entonces, así ya podemos empezar a soldar nuestros cables.

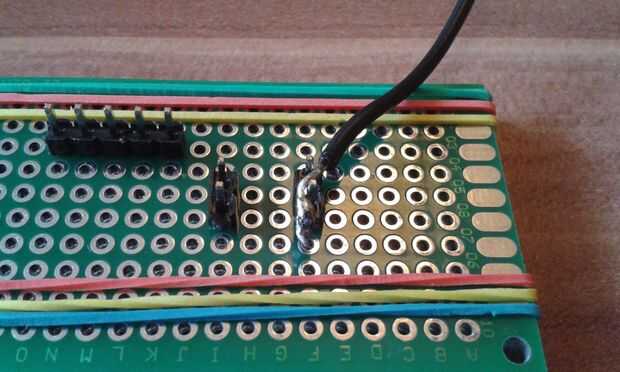

Agarró mis cabezales de perno y tomó 2 pins de él y había pegado en la placa de prototipado, trató de envolver los cables un poco alrededor del pins pero se dieron cuenta muy rápido, que es casi imposible sin doblar las patas.
Por lo tanto, a largo plazo, sólo soldado los cables desde el lado de los pernos, sí ambos pasadores!, y vaya a través de todos los cables de esta manera.

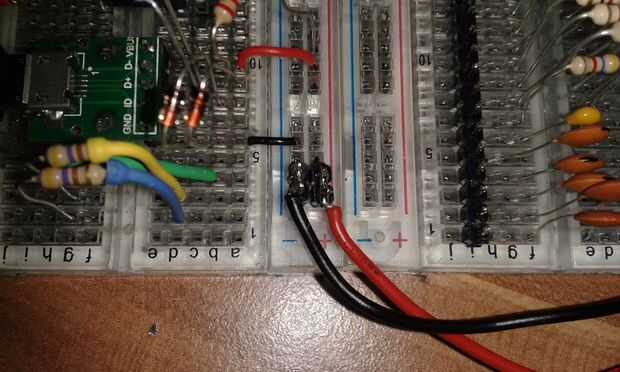

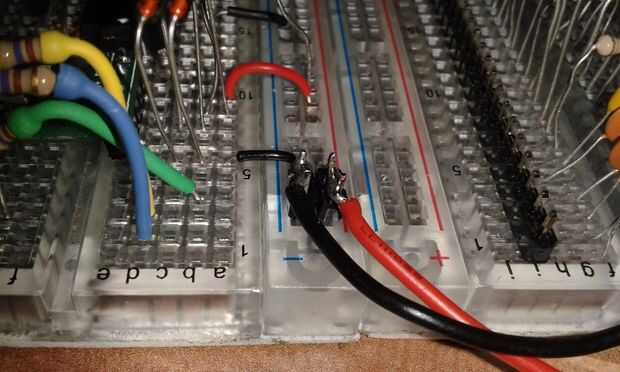

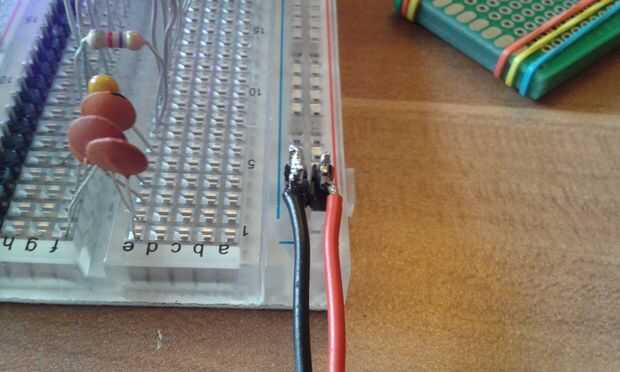

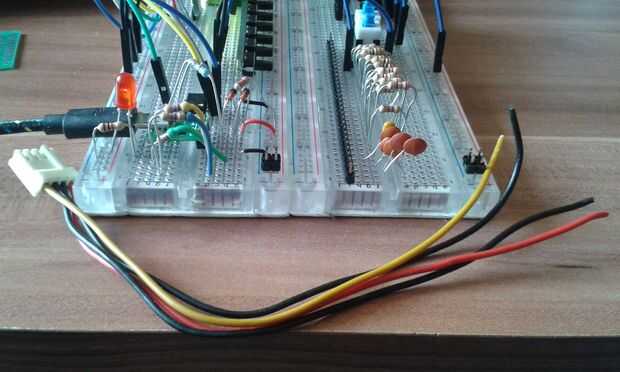

Puedes ver el resultado en las fotos. Hará las cosas un poco más apretado en el breadboards pero nos aseguraremos de que no tenga ningún problema más tarde...
A propósito. Usé 2 pins para cada única conexión entre los cables de una protoboard. Generalmente necesita sólo uno de los pines pero en bajas tensiones entre 1 y 5 voltios (material digital hoy necesidades más nada entre 3.3 y 5v), agregar más y más pérdida de tensión con cada pedacito de alambre y cada conexión (y la resistencia de su conexión).

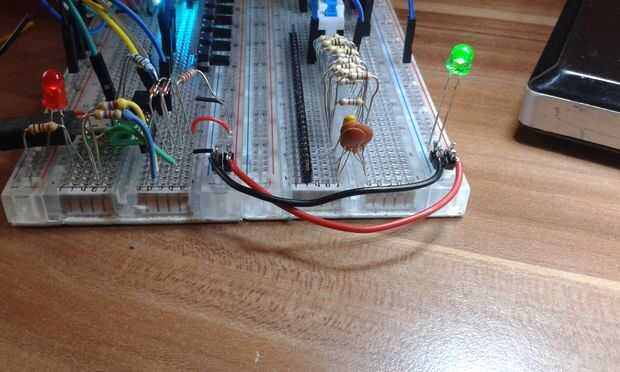

Así, para asegurarse, 3.3V insertado en la parte superior de mi configuración protoboard realmente viene en la parte inferior continúa 3.3V en el medidor, yo siempre uso 2 pins para cada conexión.
(Para el "cableado de fuente de alimentación principal" incluso usé 3 pines ;)).
