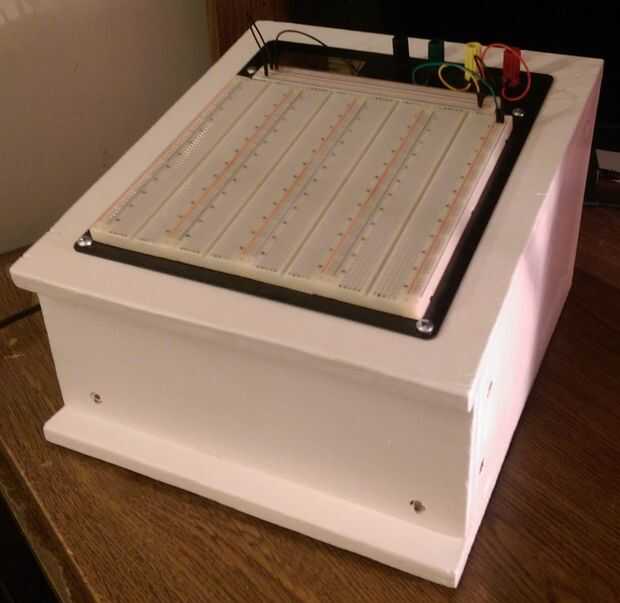

Esto era básicamente un proyecto de arranque para hacer otros proyectos y en gran parte utiliza materiales de repuesto ya tenían en mano cuando sea posible. Obviamente puede simplemente comprar una placa de prototipos electrónica de potencia, o enlace a una fuente de alimentación de sobremesa a un protoboard alimentado, pero quería una solución todo-en-uno que proporciona un almacenamiento básico y permitido para la futura modificación. Hay algunas campanas y silbatos que podría se han añadido como un interruptor de encendido, LED indicador de encendido, un potenciómetro, etc., pero no se molestó con ellos; sin embargo, estos sería difíciles añadir si quieres. Además, claramente puede personalizar y sustituir los materiales según su criterio basado en lo que tienes en la mano.
Este proyecto se puede hacer con un selecto pocas herramientas, como un taladro, Sierra, cuchillo, llave inglesa y un destornillador. Mi lista de herramientas es más largo y contiene una variedad de artículos que lo hizo porque estaban disponibles; sin embargo, no eran estrictamente necesarias. Ser seguro para utilizar equipo de protección personal como gafas de seguridad, tapones para los oídos, guantes, mascarilla, careta, delantales, puntera botas y así sucesivamente, según sea necesario. Personalmente usé gafas, tapones para los oídos, guantes y una mascarilla para este proyecto.
Materiales utilizados:

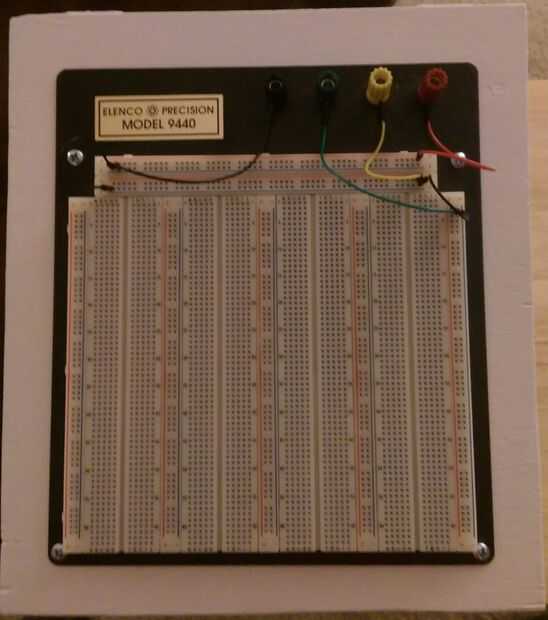

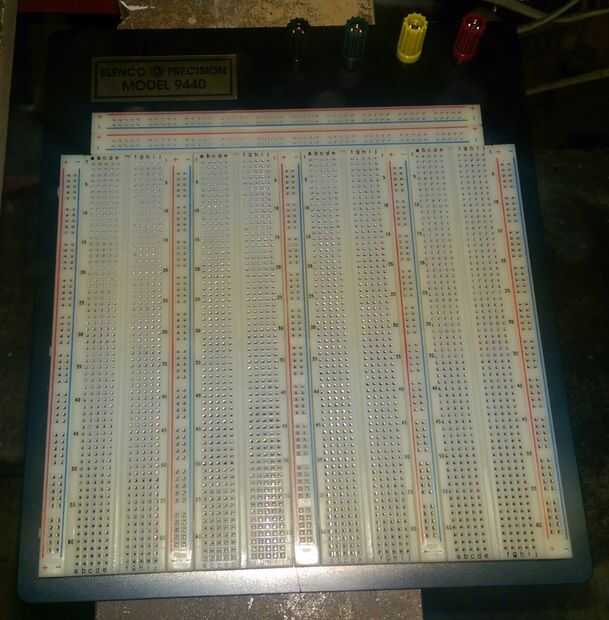

- Protoboard (específicamente este protoboard)

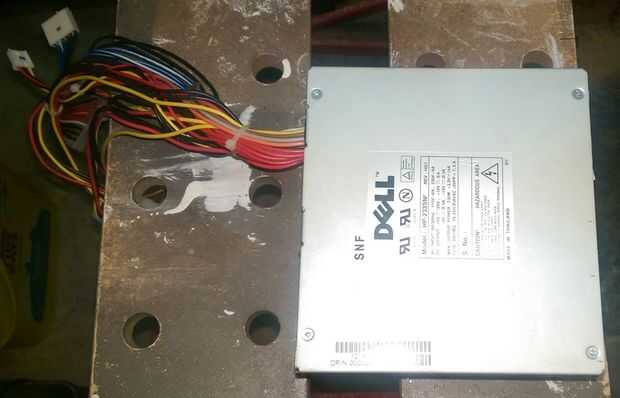

- Vieja fuente de alimentación de PC de Dell - Nota: esto no sigue el estándar ATX cableado pin
- Madera contrachapada - tenía esta sobra de reparar un fondo/cojín de silla de comedor
- Madera 1 x 1 - de suficiente longitud para soportes de esquina; Tuve este resto de un antiguo cartel
- Tornillos para chapa (x4)- restos de un anterior proyecto de la casa
- Hex tornillos de cabeza (x20)- rescatado de una consola de madera antigua CRT TV
- Tornillos con arandela adjunta - de mi cajón de tornillos varios, salvado
- Pernos para la fijación de la potencia de la fuente (x4)- diámetro estándar PC y rosca, pero la longitud tiene que ser mucho más tiempo para ir a través de la madera contrachapada y en el poder suministro unidad (PSU)
- Bisagras (x2) con pequeños tornillos (x4)- las sobras de un proyecto anterior
- Escuadra (x1) la derecha con el tornillo pequeño (x1)- utilizado como un accesorio de tapa
- Cables diversos - para conectar la placa a la fuente de alimentación
- Super pegamento [opcional] - utilizado para el bloqueo de las tuercas de los bornes del tablero en lugar
- Tuercas (x4) [opcional]-el alambre para conexiones fácilmente modificables en el futuro
- Zip lazos/Ty-abrigos [opcional]
- Pegamento para madera [opcional]
- Madera relleno/masilla [opcional] - me astillaron la madera contrachapada alrededor de los varios orificios y necesitaba parche lo peor de estos así que no me odio cada vez que mire el producto final :-)
- Pintura [opcional] - usé látex interior irradian, pero de nuevo, sólo porque eso es lo que tenía y era demasiado frío para pintar
- Breadboard puente cables [opcional] (específicamente estos cables puente) - complementario al proyecto
Herramientas utilizadas:
- Taladro (inalámbrico y alámbrico)
- Brocas (3/8", 9/64", 1/8", 5/32", 2.5" Sierra) - probablemente otros también
- Bits conductor (cabeza plana, cabeza Phillips y cabeza hexagonal)
- Papel de la arena (100, 180 y 240 granos)
- Escofina y archivo madera
- Cuchillo de masilla
- Abrazaderas de resorte, las abrazaderas en C
- Lápiz y marcador
- Plaza
- Medición de nivel, palillo, regla, o cinta de medir
- Destornilladores (plano y Phillips jefes)
- Compuesto de sierra para cortar ingletes
- Herramienta rotatoria Dremel - lijado sobre todo
- Sierra de calar
- Cepillo de pintura
- Martillo/mazo
- Cuchillo para uso general
- Llave
- Lezna
- Papel papel y transferencia
- Cinta de pintor
- Cortador diagonal
