Paso 7: Tomar ventajas de estos cables de la computadora ATX, un cable de fuente de energía primaria de reciclaje...
Bien, esta fuente particular tenía 2 acordes de la energía de la pheripherial donde uno tenía dos 4 conectores molex power del disco duro y uno tenía conector de alimentación de disco duro solo 4 pin molex y un conector de alimentación de disquetera de 4 pines más pequeños.
Me arrancó el segundo cable completamente en pedazos y había reelaborado para cables de distribución.

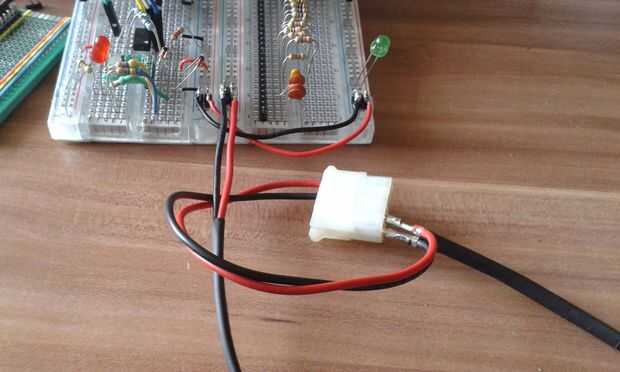

Pero desde el primero de ellos, quité el segundo negro y el cable amarillo - hacer distribución adicional cables de ellos - y luego retira el conector de "primer" visto desde la fuente de alimentación. Guardo el otro para poder conectar un cable adaptador simple tal vez IDE discos de 2,5" o regular 2,5" discos SATA. (Existe sólo una tonelada de estos cables listos construido ahí, debe siempre prefiere usar un cable construido listo en las conexiones de potencia).

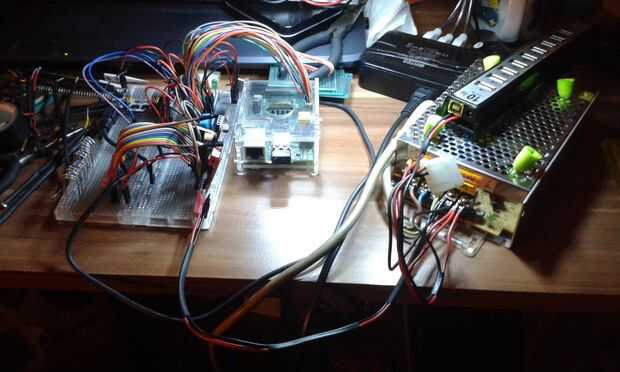

Luego, soldado 3 pines de mis cabezales de perno masculino a cada uno de los extremos preparados del cable rojo y negro, aislado como los demás y une la izquierda sobre conectores del conector molex quitado a mi agradable fornido 5V fuente de 10 amperios que no sólo alimenta un 10 puertos USB pero una frambuesa pi también.
Aquí usted puede comenzar a adivinar por qué hacer este esfuerzo... ;)
Por cierto, recuerde que Compruebe al menos un aislamiento adecuado en su materia.

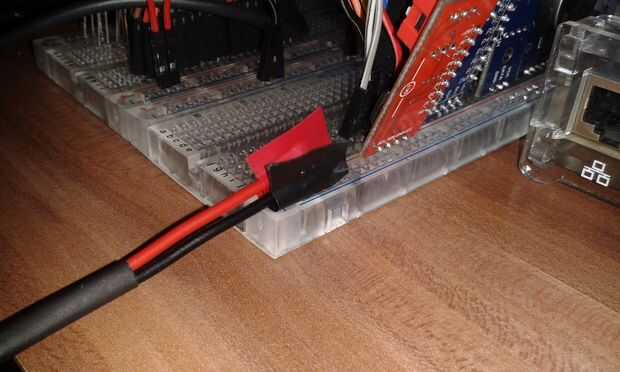

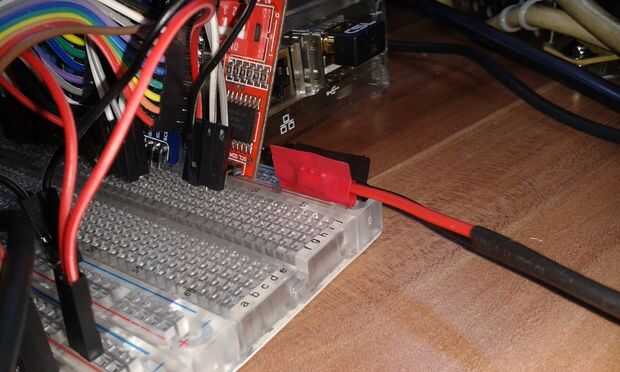

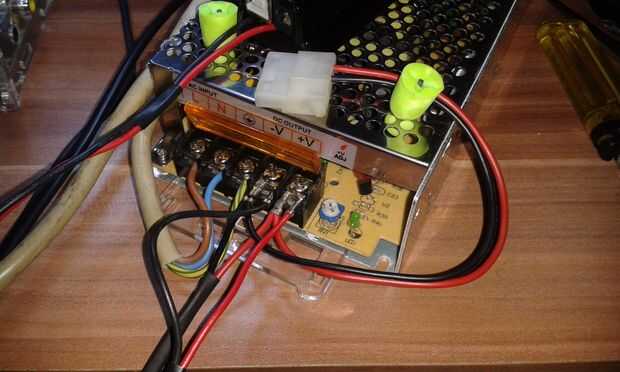

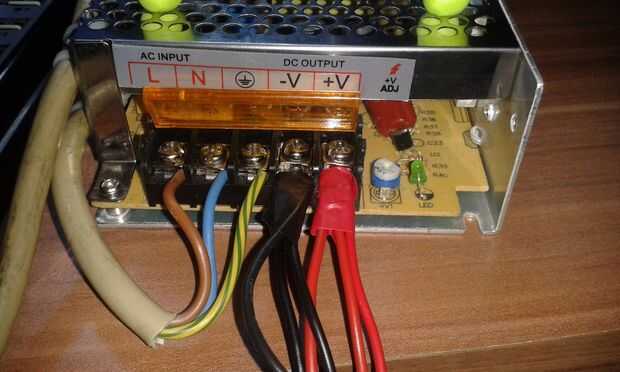

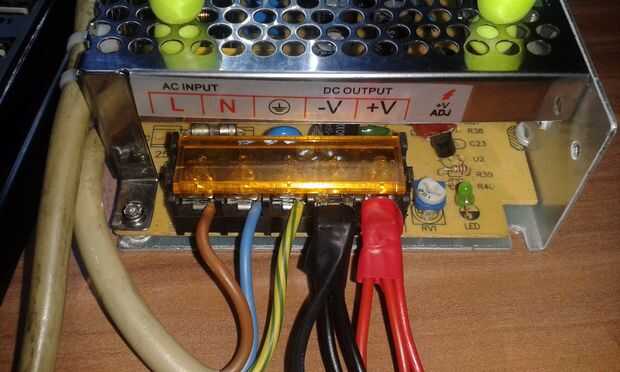

Como se puede ver en las fotos, poner los cables para alimentar el Hub USB y los cables nuevos para las breadboards, hace que las cosas van un poco apretados y dejan muy limitado espacio para evitar cortocircuitos. Porque supongo que para mover este lío todo mucho tiempo, tomé un poco más de cuidado para aislar las conexiones directamente en el adaptador de red de modo que aunque algo topa contra los conectores, no pueda nada corta a la fuente de alimentación. ;)
