Paso 4: Cable para el convertidor DC-DC

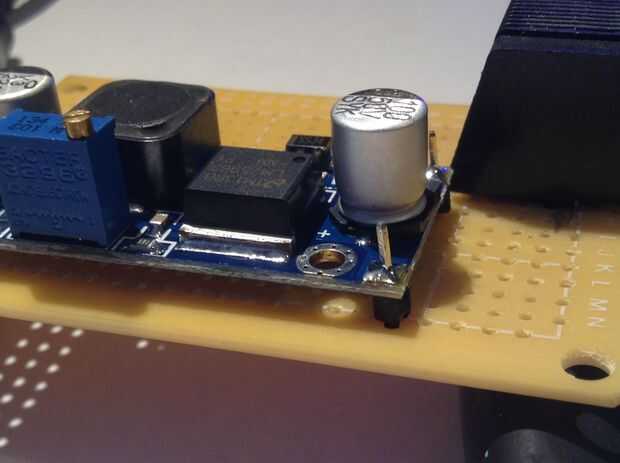

Ahora puede montar el módulo del convertidor DC-DC en el tablero. El que compré tenía su entrada y salida de conexiones en las esquinas, que me dejaran con cuatro pines Molex (ver foto). Ponga los pasadores en lugares adecuados en la placa del pad, luego baje el módulo abajo sobre ellos y soldar la parte superior de cada pin en el módulo. Girar todo y la parte inferior de cada pin a la Junta del cojín de la soldadura.

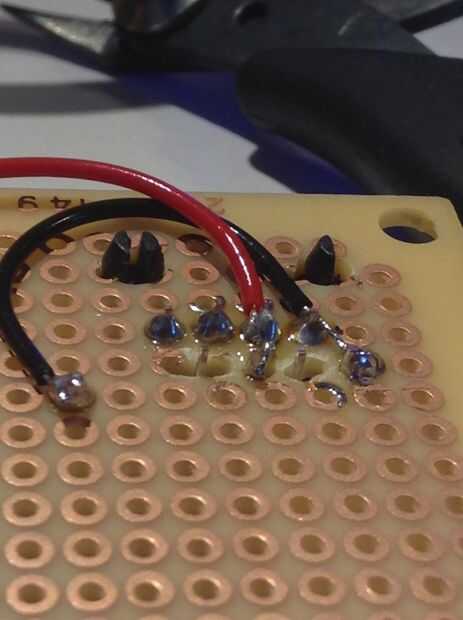

La siguiente etapa es los cables de entrada del convertidor a la toma RJ45. Esto se hace mejor siguiendo la foto: la última fila de pines en el socket son números 1,3,5,7 (de izquierda a derecha), y la primera fila son 2,4,6,8. Usted necesitará conectarse ambas patillas 4 y 5 del convertidor + V entrada y 7 y 8 -V (o tierra) de entrada. Estos son el rojo y negro los alambres, respectivamente, en la foto.
En esta etapa, le recomiendo verificar que las conexiones son correctas con un multímetro:
- Conecte la Junta a la unidad de inyector PoE mediante un corto cable RJ45 (Asegúrese de que no es un cable de 'crossover')
- Compruebe que el -V del módulo convertidor está conectado a la V o zócalo de entrada de tierra en el inyector de
- Compruebe que el + V en el convertidor está conectado a + V en el inyector
- comprobar cortocircuitos entre el + V y -V en el convertidor
Si todo está bien, aplique corriente al inyector PoE y compruebe que hay una tensión correspondiente entre el + V y -V entrada al conversor DC-DC. Si es así, compruebe que tiene + 5 v en los terminales de salida del convertidor. (El módulo que compré tenía un condensador de ajuste para ajustar la tensión de salida). Por favor, Compruebe la tensión de salida del convertidor antes de conectar este a la Pi, como el Pi se dañará si es demasiado alto.
