PiPoE - alimentar un Raspberry Pi sobre Ethernet (7 / 7 paso)

Paso 7: Probar y listo!

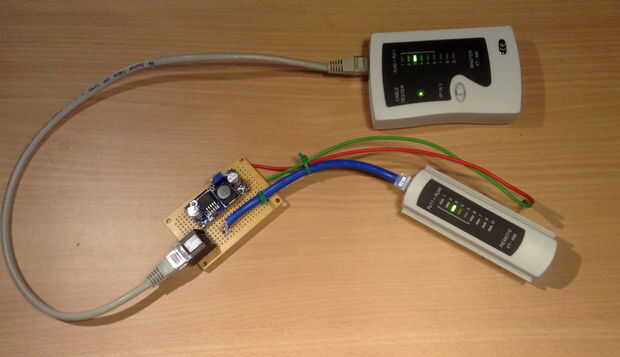

Es una buena idea darle el cableado de una revisión final antes de conectar el Pi. Usando un probador de red o un multímetro, verifique que las líneas 1, 2, 3 y 6 están conectados a través de la toma RJ45 el conector RJ45 (ver foto). No conecte el probador de la red para el inyector de PoE cuando está encendido, que se fríen los LEDs en el probador.

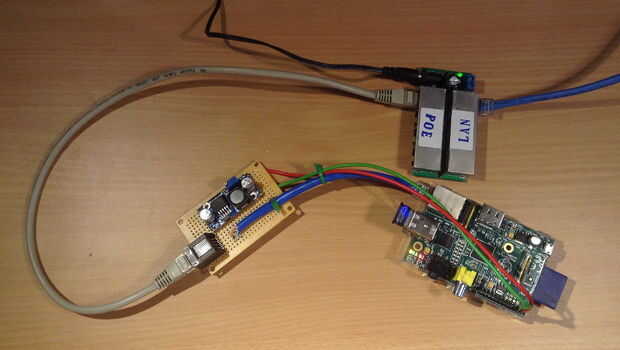

Ahora puede montar todo el sistema. Del lado de 'entrada' del inyector PoE (marcado ' LAN' en la foto) se conecta a un concentrador de red / router. El lado de 'salida' se conecta a la board de splitter vía un cable de red (generalmente se trata de mucho más tiempo, por supuesto). El RJ45 plomo enchufe y alimentación de la placa del separador ir a Pi - doble Compruebe la conexión a la cabecera GPIO antes de encender.

Si todo va bien la Pi arrancará cuando aplique corriente al inyector de PoE, y tendrá una conexión a la red. ¡ Un éxito!
