Todos los planos CAD y código pueden encontrarse en el repositoriode GitHub.
Antes de comenzar probablemente debo indicar que un buen conocimiento de electrónica y Linux hace este proyecto mucho más fácil, sobre todo porque mi Instructables no son probablemente los más fáciles de seguir (intentar mi mejor esfuerzo), sin embargo no dude en preguntar si algo no es lo suficientemente clara.
Una lista completa de partes es un poco difícil para un proyecto de este tamaño así que te destaco solamente las partes importantes:
- IC de Arduino (es decir, el ATmega 328 con bootloader de Arduino, se puede pero en blanco y luego flash usted mismo o pre brilló con un gestor de arranque)
- Frambuesa Pi (versión de 512MB si es posible, porque tú sabes, más memoria es mejor... pero en serio no lo he probado con una versión de 256MB pero todavía debería funcionar)
- Potenciómetros digitales (conicidad logarítmica (usaremos lo para atenuar el audio) & i2c (de la Pi), un DS1807 va a hacer)
- Amplificadores (utilicé módulos preconstruidos sentirse libre construir su propio si usted se siente a él)
- Convertidores DC-DC (12v a 5v, 600mA salida aislada)
- Codificadores rotativos (desde panel de fuentes, movimiento del cursor y volumen)
- Una pantalla LCD (4 filas, 20 columnas obras para mí, si tiene canciones con nombres muy largos tal vez obtener una columna de 40 uno)
En cuanto a herramientas, basta con toda la electrónica estándar y herramientas de carpintería, algunos otros que pueden ser útiles:
- Bus Pirate (realmente no tengo uno, pero son muy útiles, también pueden hacer lo que hago y escribir secuencias de comandos de Arduino para hacer un acto de Arduino como un pirata Pus hasta cierto punto)
- Cortador/grabador del laser (no es esencial, pero hace la producción de hardware y frente los paneles mucho más fáciles de montaje)
- Router (para la construcción del recinto)
- Pinzas de freno precisas (esenciales para medir tamaños de paneles y accesorios de montaje)
Creo que está sobre él para especialista de piezas y herramientas, pero por supuesto que le recomiendo que lea el Instructable todo antes de empezar a trabajar en este proyecto.

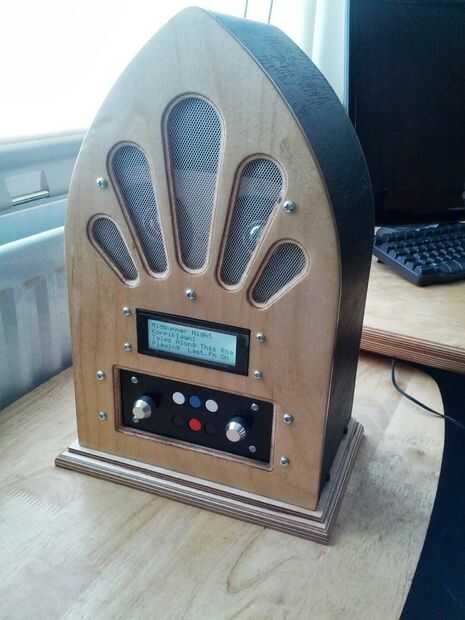

Video demos la radio terminada:
Tengo problemas de incrustar videos en mi Instructables, aquí hay un enlace a YouTube: http://www.youtube.com/watch?v=tgPbvo-8iRc
