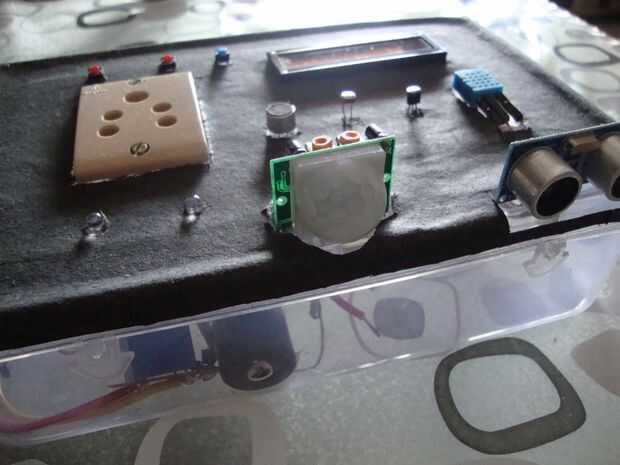

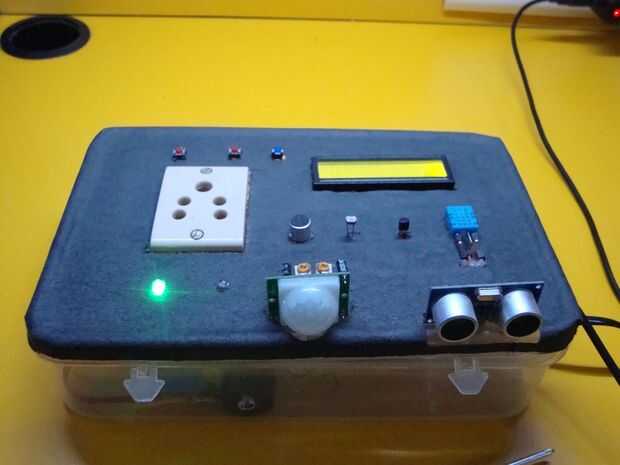

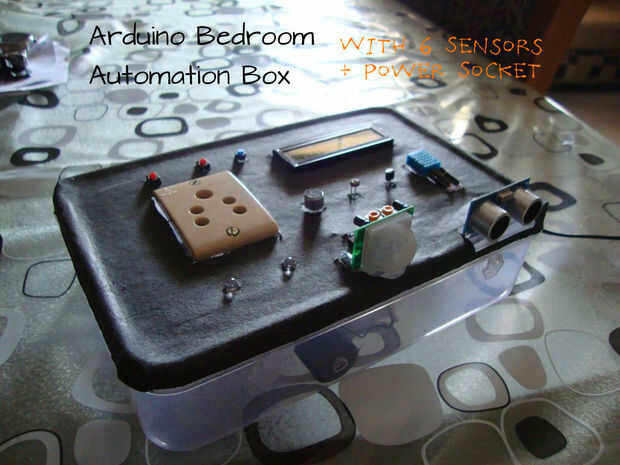

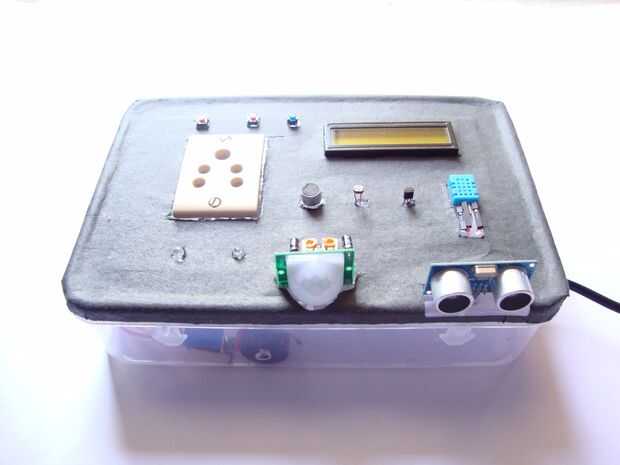

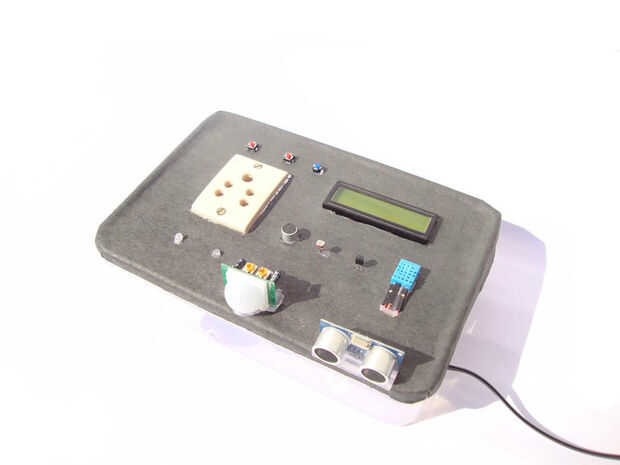

La caja de automatización dormitorio

Automatizar cualquier aparato de tu dormitorio con este arduino elegante dormitorio automatización caja. De fans para cargadores de móviles, de refrigeradores sala lámparas de noche, esta caja versátil puede controlar casi todo automáticamente! La caja tiene un conjunto de seis sensores que puede utilizarse en combinación con otros para controlar varios aparatos electrodomésticos especialmente en su dormitorio como sensor de temperatura para controlar ventiladores y refrigeradores, luz de sensores para control de luces de techo y lámparas de escritorio y aplaudir sensor para controlar cualquier cosa! Basta con conectar el aparato a la toma de corriente presente en la caja de un enchufe que permite conectar cualquier cosa fácilmente. El dispositivo le pide que establezca un modo que significa, sensor que desea utilizar para el control de la salida (véase todos los modos más abajo). Más le pide al umbral para el sensor que ha elegido (como umbral de temperatura para el sensor de temperatura) que en cruzar ese umbral, el dispositivo conectado o da vuelta encendido o apagado (dependiendo del sensor). Pero eso no es todo! Este dispositivo también puede proteger sus objetos de valor en la noche por la conmutación en el modo de seguridad. Aún no más! También tiene un modo de contador de tiempo en el que sólo se puede establecer el tiempo en horas y minutos que desea que el dispositivo se enciende. Sólo uno más. También puede actuar como una estación meteorológica enviándole la temperatura y humedad del lugar que se mantiene.

Lo mejor de este proyecto de automatización del hogar es que no requiere ninguna conexión a internet, WiFi o GUI que lo hace un proyecto simple pero eficaz. Mayoría de proyectos de automatización del hogar es cloud que es demasiado complicado de entender y difícil de hacer para un principiante. Los proyectos de todos modos ofrecen mejores posibilidades de que esto sino proyectos de domótica para comenzar con, esto es justo lo perfecto. Este proyecto está libre de todas las redes y conexiones. Sólo tienes que programar un modo (como modo de sensor de temperatura, temporizador, modo de seguridad etc.) a través de dos botones presentes en la caja a diferencia de otros proyectos donde usted tiene que encender su ordenador portátil o cazar para que tu smartphone para su control.

Parece complicado para hacer este proyecto en un principio pero como usted comience a buscar a través de este instructable, te darás cuenta lo fácil que es. La razón es que utiliza sólo un arduino como el cerebro del proyecto que hace todo el proceso, algunos sensores conexión a través de módulo arduino, lcd y bluetooth. El papel de la conectividad bluetooth es nada más que para obtener los datos en serie del dispositivo y para conocer lo que está sucediendo en el dispositivo a través de la serie monitor. No es necesario controlar el dispositivo a través de bluetooth. Todo el dispositivo es controlado usando sólo dos botones presentes en la caja.

_____________________________

Aquí está el video del proyecto en acción. Lo siento mis habilidades de edición de vídeo no son demasiado buenas.

_______________________________

La razón de por qué hice este proyecto: Quería probar algo nuevo con 'domótica'. Al principio, yo estaba no incluso sabiendo lo que iba a hacer. Miró a través de todo el proyectos de domótica en instructables y otros sitios web, pero no consiguió una buena idea. Cuando empecé a pensar más, pensé en hacer algo que no sería limitado para automatizar sólo luces y ventiladores, sino también otros aparatos electrodomésticos. También quería hacerla libre de conectividad inalámbrica y fácil de hacer. Después de un montón de planificación, se me ocurrió esta idea. Ordené las piezas, comenzó a fabricar el proyecto y escribió el código. Experimenté un montón de dificultades en la manera que he podido pasar por alguna manera. El mayor problema vino cuando se trabaja con corriente alterna que con cuerpo completo hasta con miedo. Yo nunca había hecho un poder suministrar antes y la mayoría de mis proyectos eran con alimentación a batería. Cuando lo vi trabajando, me di cuenta que no era demasiado difícil trabajar con él cuando usted toma las precauciones adecuadas. Estoy de acuerdo que el proyecto no es un proyecto épico que puede cambiar el mundo pero todavía no para comenzar con.

Descargo de responsabilidad: este proyecto trabaja en 240v CA que es bastante peligroso si no toma medidas de seguridad al trabajar con él. Si haces algo mal y resulta en un daño, no soy responsable de ninguna manera. Hacerlo bajo su propio riesgo. USTED HA SIDO ADVERTIDO!

He trabajado muy duro en este instructable y aseguramos de que todas las instrucciones son fáciles de entender. Si todavía hay un problema, no dude comentar o hacer una pregunta.

Por favor voten por mí en todos los concursos haciendo clic en el botón en la esquina superior derecha de la página.

______________________________

Antes de comenzar este instructable, he alistado todos los modos/características, ventajas y desventajas de este proyecto que dará un mejor entendimiento a los que la observan.

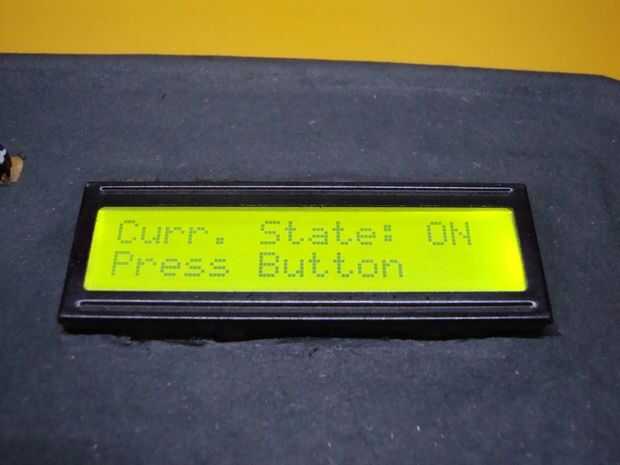

1) modo toggle: modo Simple que cambia la salida de energía de cuando se presiona el primer botón. Otra vez presionando el botón, apaga. En palabras simples, actúa como un conmutador. He añadido este modo para algunas situaciones cuando quise utilizarlo al igual que un cable de extensión no utilizando cualquiera de los sensores.

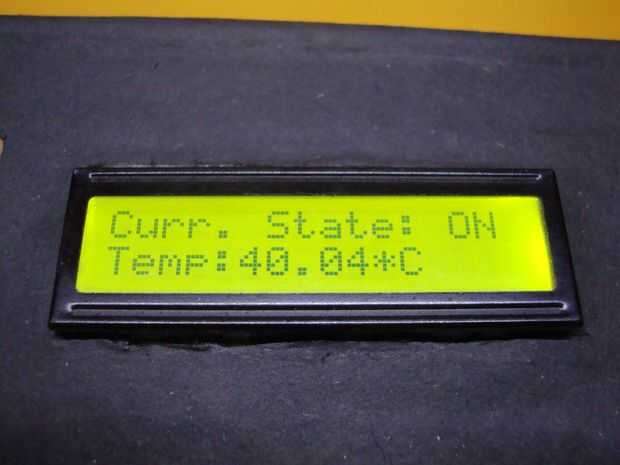

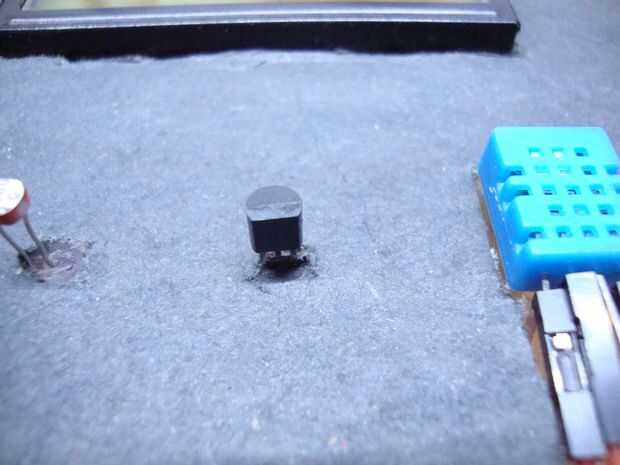

2) modo de Sensor de temperatura: utiliza el sensor de temperatura para controlar la salida por encenderlo cuando la temperatura real cruza la temperatura umbral fijado. Este modo puede utilizarse para ejecutar, ventiladores de techo, ventiladores de escritorio, sala refrigeradores, acondicionadores de aire de baja potencia y cualquier artefacto relacionado con la temperatura. El código de arduino puede modificarse para utilizar para aparatos de calefacción.

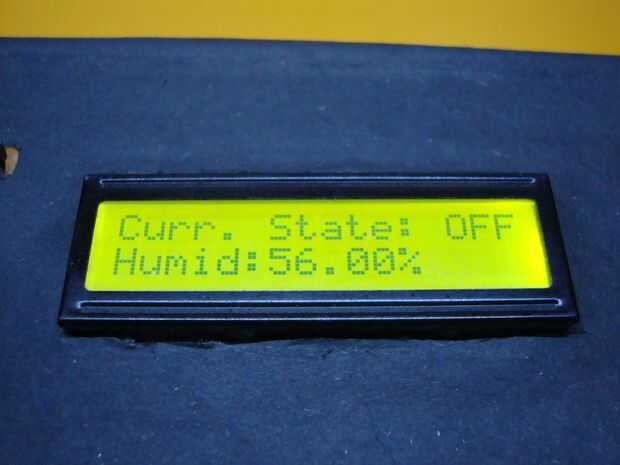

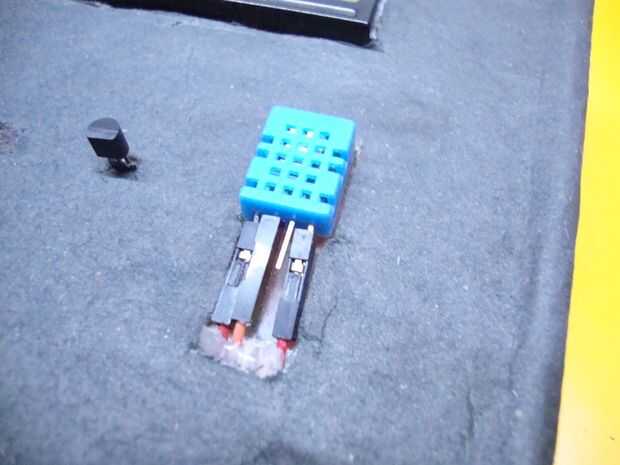

3) modo de Sensor de humedad: utiliza el sensor de humedad para controlar la salida por la conmutación apagado cuando la humedad real cruzó la humedad umbral fijado. Este modo puede utilizarse para controlar cualquier humedad relacionadas con aparatos especialmente salón de enfriadores. La razón es que refrigeradores sala cuando se utiliza durante mucho tiempo aumentan la humedad del aire que causa menos refrigeración y sensación de incomodidad. Este modo apagará en tal caso que le dará mejor refrigeración.

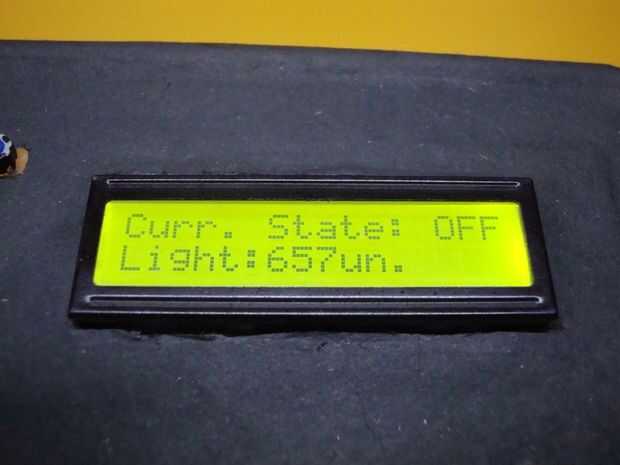

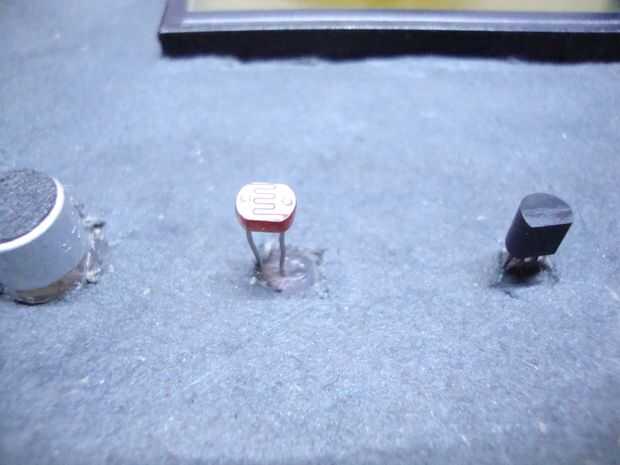

4) modo de Sensor de luz: utiliza una LDR para encontrar la luz del lugar y el interruptor de la salida cuando la luz se convierte en menos de la intensidad del umbral establecido. LDR no es exacto para medir la luz en la unidad S.I. para no usarlo, pero utiliza la palabra 'unidad' para él. El umbral recomendado es de 250 unidades. Este modo puede ser útil para operar lámparas de escritorio, luces de techo e incluso una campana para despertar en la mañana. Cualquier otra luz relacionadas con el aparato puede también ser accionado.

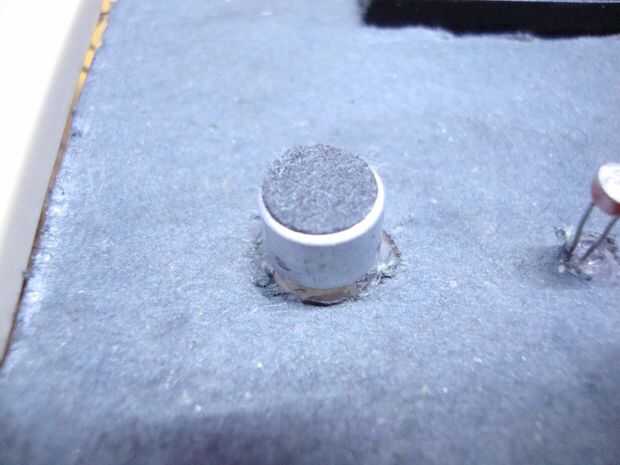

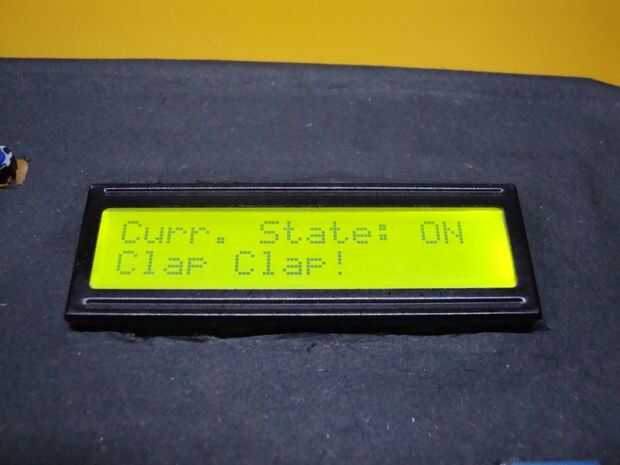

5) clap modo de Sensor: utiliza un micrófono Electret para detectar ruidos y encender un aparato por aplaudir. Aplaudiendo una vez más la desactivará. Utilice este modo para controlar cualquier aparato por sólo aplausos. Esto es similar a 'La claqueta' utilizada en tiempos antiguos.

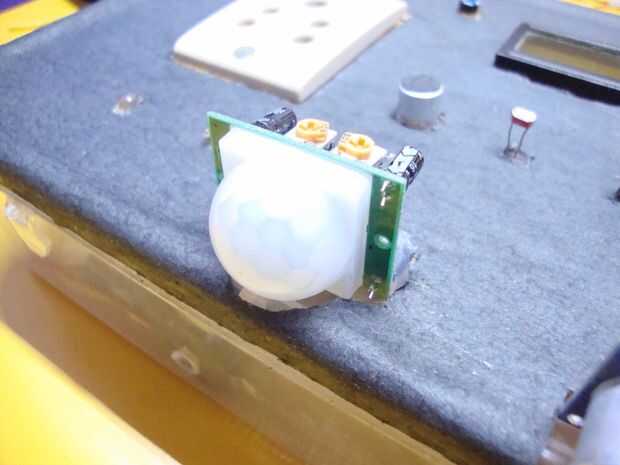

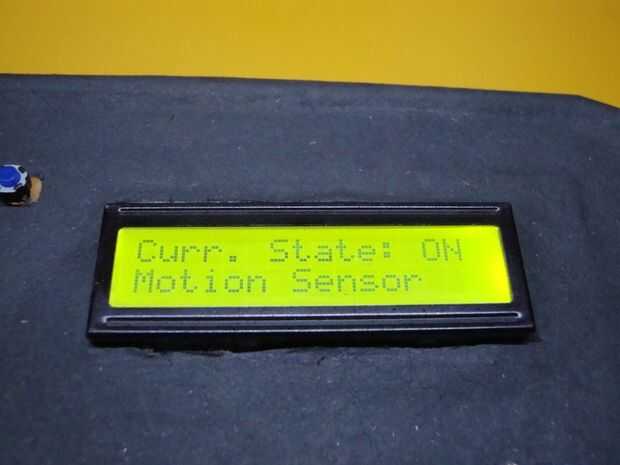

6) modo de Sensor de movimiento: utiliza un sensor de movimiento PIR que detecta el movimiento de un ser humano. Utilice este modo para encender un aparato por simplemente agitando la mano delante de la caja hasta una distancia de 6 metros. Mueva la mano otra vez para apagarlo. Este modo se puede utilizar para controlar casi cualquier aparato.

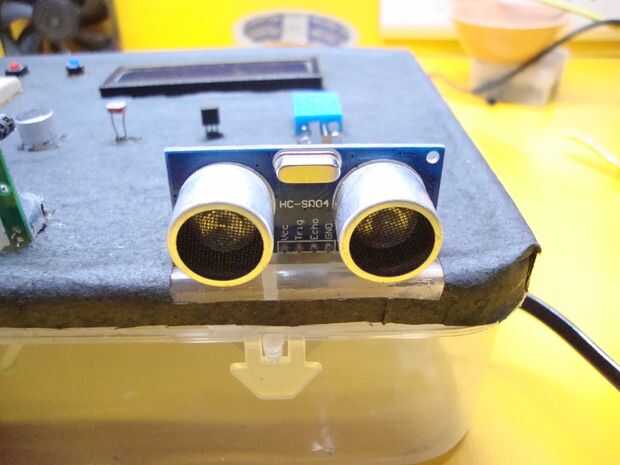

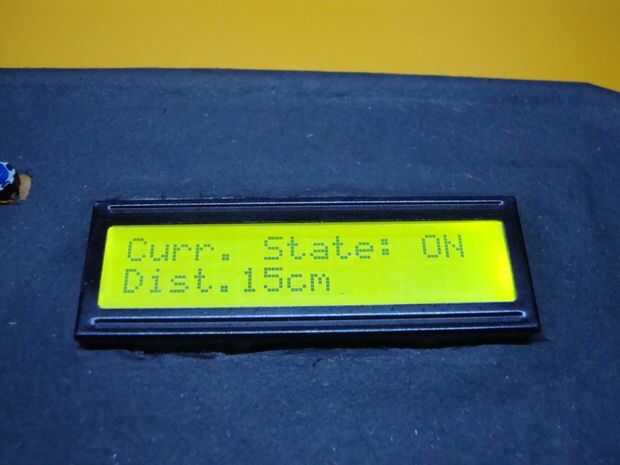

7) modo de Sensor de presencia: utiliza un sensor de distancia por ultrasonidos para comprobar su presencia cerca de la caja. Actúa desconectando la toma de corriente cuando la distancia es más que la distancia del umbral establecido. La distancia de umbral debe ser un poco más que la distancia entre usted y la caja cuando está sentado. Este es el modo mejor de todos ellos como le ayuda a ahorrar energía apagando el aparato cuando usted no está sentado delante de ella. Utilice este modo en su taller o cuando estás estudiando. Puede usarse para alimentar ventiladores escritorio, lámparas, soldador, pistola de pegamento caliente y muchas más herramientas y otros dispositivos de lectura.

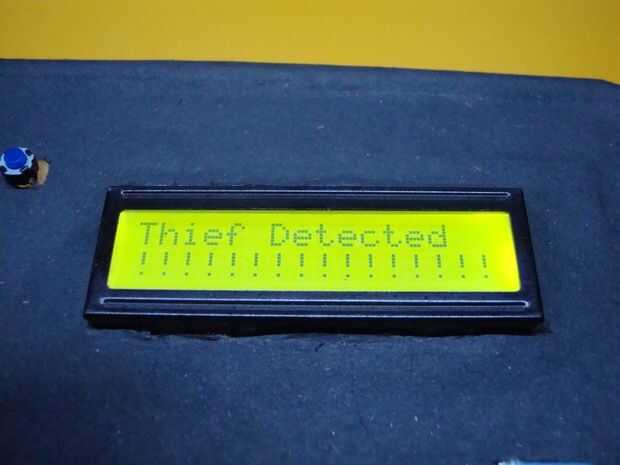

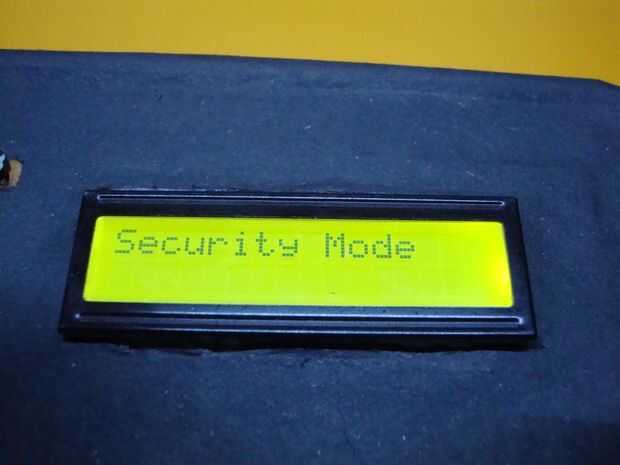

8) modo de seguridad: este modo se puede utilizar para proteger sus objetos de valor en la noche cuando duermes. Utiliza el sensor de movimiento para detectar el movimiento de un ladrón en la noche. En la detección de un ladrón, se enciende la salida y establece los zumbadores de altos para despertarle. Se puede conectar una luz o un timbre ruidoso despertador fácilmente.

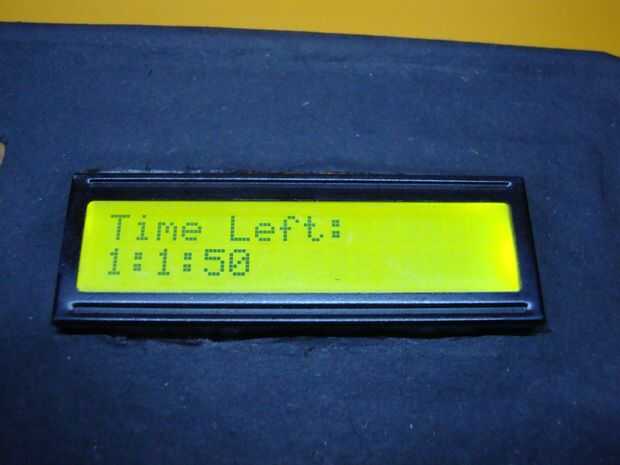

9) modo de temporizador: establecer el número de horas y minutos que desea que el dispositivo de. Este modo le ayudará a ahorrar energía. Controlar casi cualquier aparato con este modo.

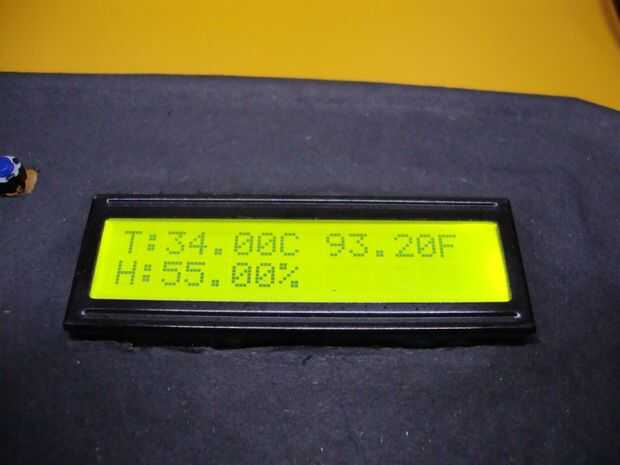

10) modo de visualización de tiempo: un modo simple que muestra la temperatura y humedad del lugar se mantiene. Muestra en la pantalla lcd, así como envía a través de bluetooth ser visto a través de un ordenador portátil o smartphone.

______________________________

OK, así después de ver todos los modos que tenga tiene una idea de todas las características de este cuadro. Ahora voy a dar los pros y los contras de este proyecto. Por supuesto, no puede ser perfecta sin limitaciones o desventajas. Si tiene muchas ventajas, tiene también algunas desventajas.

Ventajas:

  1. Automatizará su dormitorio. Todos los modos de este proyecto dado anteriormente ayuda a automatizar su dormitorio. No necesitará siempre encienda sus luces y fans por ir al lugar donde se encuentra el interruptor. Sólo tiene que conectar su aparato a este cuadro y automáticamente será controlarlo.
  2. Ayudará a ahorrar energía y así reducir las facturas de electricidad. La razón es que este dispositivo cambia a un aparato cuando no es necesario. Normalmente usted sólo encienda sus luces y ventiladores y siguen siendo así incluso cuando está no en su habitación porque olvidó los apaga.
  3. Te mantendrá seguro por le protege de los ladrones en la noche cuando duermen pacíficamente en su cama.
  4. El dispositivo consume menos energía para todos sus entresijos y alimentar todos los sensores (no incluyendo la energía consumida por el aparato conectado a la toma de corriente. La potencia total consumida por el dispositivo es de alrededor de-5 a 10 vatios.
  5. El proyecto está libre de cualquier nube redes, circuitos complejos, también gran parte de la codificación y costosas piezas que hace que sea fácil de hacer y entender. El costo del proyecto es también muy inferior.
  6. El cuadro es ligero por lo tanto puede ser llevado de un lugar a otro fácilmente.

Desventajas:

  1. La caja tiene sólo una toma de corriente así puede alimentar sólo un dispositivo a la vez. Varias cosas pueden ser alimentadas juntos utilizando cajas de extensión sino que se encienda y apague todo a la vez y no será capaces de controlar por separado. Las salidas pueden aumentarse en no. pero eso significaría, relés más y más programación.
  2. El cuadro no puede controlar aparatos de alta potencia como acondicionadores de aire grandes, calentadores. Esto puede ser posible mediante el uso de relés más grandes.
  3. El modo de seguridad sonará el zumbador si usted o cualquier otra persona (que no es un ladrón) pasa por el frente de que estropee el sueño de los miembros de su familia.
  4. La gama del módulo bluetooth es sólo 10-15m.
