PIC 12F675 programador/OscCal Restore/probador de (7 / 7 paso)

Paso 7: Prueba de PIC 12F675 - circuito específico

NOTA:

Esta parte es una demostración de lo que el menú de prueba hace. Esta prueba se realiza para una función específica, y el usuario puede cambiar la secuencia de prueba editando el archivo ATMEGA328p.

Esta parte de la prueba de placa de un PIC programado para parámetros correctos. El "PicTest.hex" debe ser cargado en el PIC para esto a trabajar.

El ATMEGA se utiliza para simular una señal en uno de los pines PIC. Entonces prueba el correcto funcionamiento mediante la comparación de la señal de entrada a salidas de un pin PIC.

Siga los pasos:

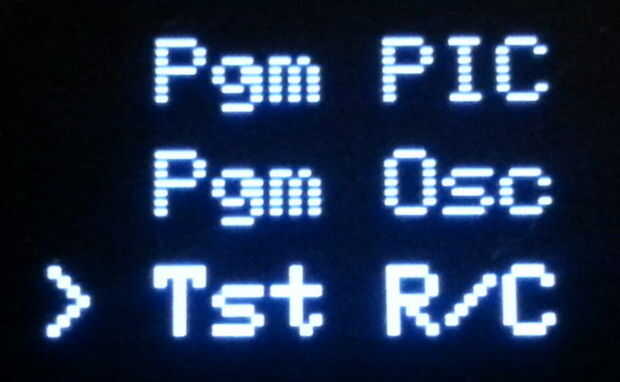

  • En el menú, seleccione "prueba de R/C"

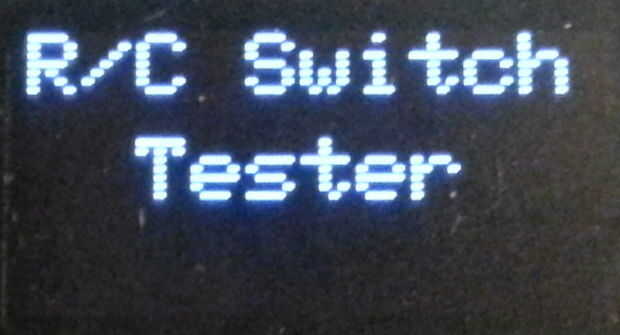

  • La selección del menú se mostrará brevemente en la pantalla.

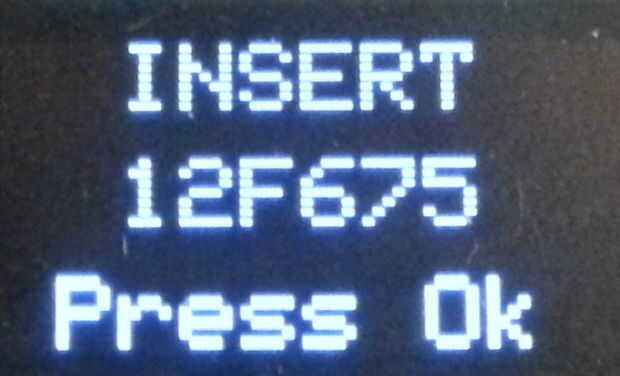

  • Se le pedirá para insertar una foto.
  • Presione Aceptar después de inserta el PIC.
  • Durante este paso, que el PIC está encendido.

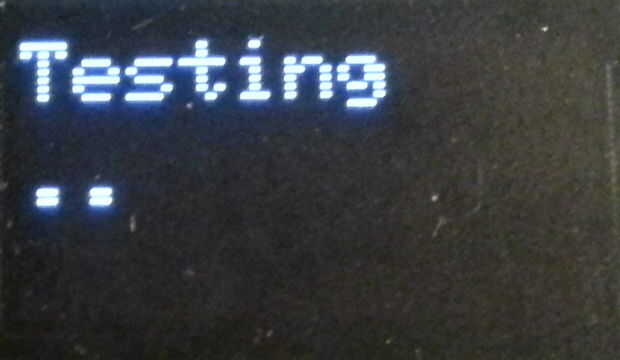

  • La siguiente pantalla mostrará el estado de prueba.

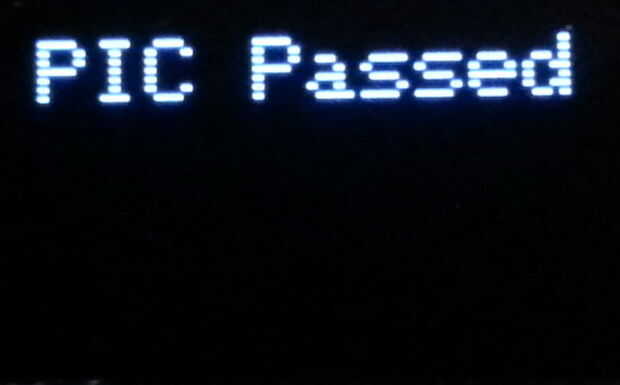

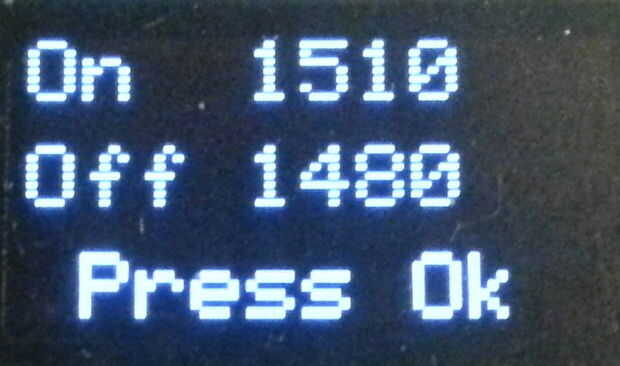

  • Cuando se realiza la prueba y programa funciona correcto, PIC aprobado aparecerá brevemente en la pantalla, seguida por los resultados de la prueba.

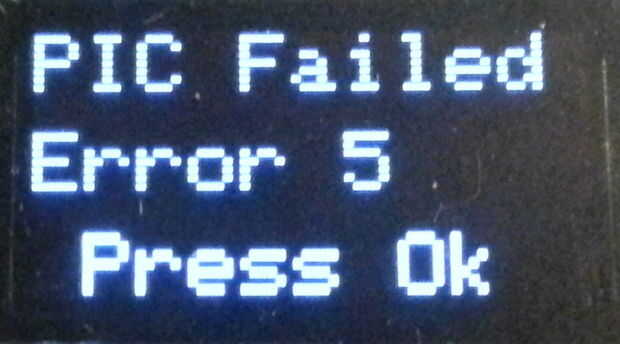

  • Cuando la prueba no, error PIC y el código de error se mostrará.
  • Cuando termine, pulse Aceptar.
  • Para el PIC se apaga en esta etapa.
  • Se le pedirá para insertar una foto.
  • Ahora es ahorrar sacar la foto.
  • Repita para PIC siguiente si es necesario.

Para salir del modo de prueba, presione arriba o abajo el botón cuando se le preguntó a insertar 12F675.
