PIC 12F675 programador/OscCal Restore/probador de (1 / 7 paso)

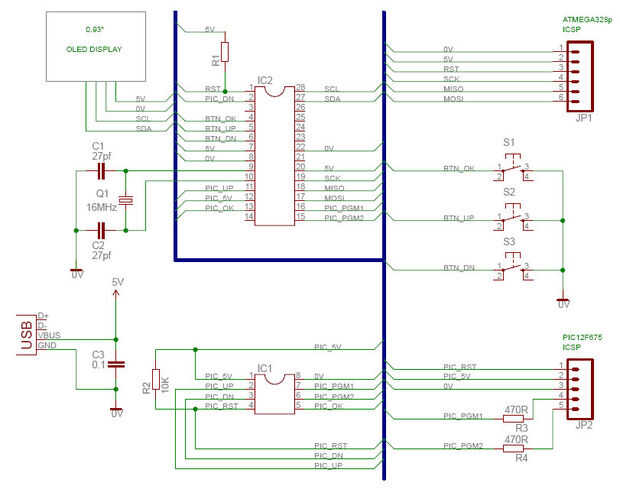

Paso 1: El circuito

Un ATMEGA328p es utilizado como interfaz para el PIC 12F675,

Poder para el PIC es controlado por el ATMEGA.

Todos los pines del PIC, aparte del pin de reset, pueden controlarse mediante el ATMEGA.

Los pernos de la rúbrica de PICkit permite para una fácil conexión del programador PICkit al circuito y permite una forma rápida de lectura/programa el PIC.

La pantalla de a bordo se utiliza para la selección y exhibición de pasos y Estados.

Tres botones permiten la navegación y parámetro de configuración del menú.

El ATMEGA puede programarse en el circuito a través de los cabezales de 6 pines ICSP.
