Después de leer tantos artículos sobre desulfator batería he decidido salir con mi versión de desulfator batería usando
Microchip microcontrolador base usando PIC12F629 o PIC 12F675.
"Por favor perdón por mi inglés". Realmente no tengo tiempo para detectar errores gramaticales.
Antes de comenzar este circuito aunque es simple en diseño requiere bricolaje constructores que por lo menos básicos conocimientos de programación de PIC con la electrónica.
Honestamente no tenía ningún conocimiento de programación inicialmente. Comencé en mi propia sobre cómo parpadear led con Pic microcontrolador.
He usado este circuito diseño recuperar 5 mantenimiento -sin batería de 2AH de 12volts (batería de la UPS) a 7.2AH (usado previamente en bicicleta eléctrica). No he intentado recuperar una batería de coche ya que no tengo ninguna batería vieja en mi casa. He recuperado la batería, por ejemplo: 2AH que tenía la tensión tan baja como 0.9v que no he cobran alrededor de 8 años después de quitar la batería de una UPS del hogar defectuoso. Estas baterías fueron todos recuperadas en dentro de 48 horas. Para una batería de coche tardaría semanas tal vez. Circuito de batería desulfator que usé mientras que con carga de batería con transformador de 12 voltios 500 mA. La frecuencia de salida del Pin 7 está 56us 1ms apagado en un bucle infinito. He observado que el consumo de corriente del circuito desulfator es alrededor 13 a 15mA con una batería de desulfatado bien si está conectado al cargador con voltaje alrededor 13.8volts. He observado que si es una batería vieja se Desulfura la tensión aumentaría hasta 17 xx voltios en
He podido recuperar 4 12v 7.2AH batería que no he cargado ya que las baterías de 2004.These estaban en mi mismo montado bicicleta eléctrica hace años.
Creo que con lento y constante enfoque resultado mejor la mayor parte del tiempo.

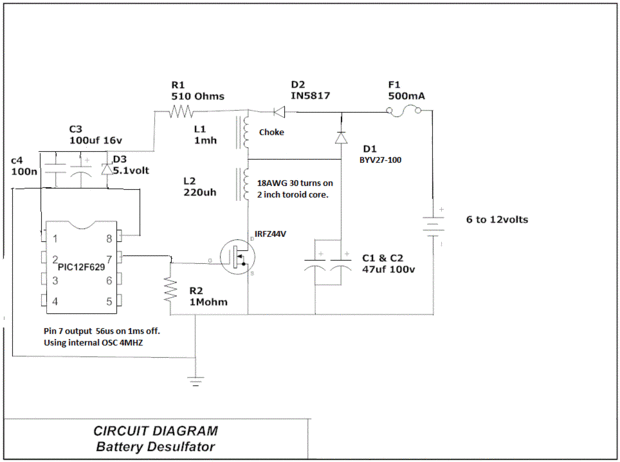

Durante la programación he puesto a utilizar oscilador interno de PIC 4MHZ que tienen 1% de tolerancia y he desactivado /mclr reset.
Sólo hay 3 conexión al pic.
El diodo D1 que usé es el diodo de recuperación más rápido que pude encontrar con tiempo de respuesta de 25ns.
El propósito de D2 es prevenir accidental de polaridad inversa en la entrada para proteger el circuito. D2 puede reemplazar con mayor amperaje como IN5820 si es necesario.
Es mejor obtener el condensador C1 y C2 que tienen una baja ESR valorar con menos 50V.
Para L2 toroide si usted podría conseguir algo de 170uh a 220uh sería suficiente. Por favor, no del viento superior a 30 vueltas como la resistencia aumentaría y por lo tanto reducir la eficiencia del circuito, así. Para ser honesto no sé EH grado para mi toroide uno mismo hecho pero tengo resultados que lo que importa al final.
Para el mosfet si se puede encontrar una vuelta menor en resistencia con baja al encender o apagar retrasos que sin duda mejorar la eficiencia del circuito. He conectado un altavoz piezoeléctrico temporalmente a vieja batería necesita ser cargada ya que tendría mayor interna resistance.i notó que el altavoz piezo emite un fuerte sonido de 1KHZ. Pero si la batería ya está bien de desulfatado noté el altavoz piezoeléctrico conectado temporalmente a la batería apenas emiten ningún sonido en absoluto. Para conocer realmente la resistencia interna estimada de la batería tendría que usar 1 Ohm tal vez 50w resistencia idealmente 1% de tolerancia.
Podríamos usar altavoz piezoeléctrico como una manera rápida de probar para saber si la batería a cargar es bien desulfatada o resistencia interna de la bateria ya es bajar.
Pero normalmente es más fácil de encontrar resistencia de alta potencia con 10%
Para aumentar la precisión de la medición de la resistencia interna. Mejor se recomienda que esperar de 12 horas después se desconecta la batería del cargador y el circuito.
Fórmula para determinar la resistencia interna de la batería.
(Voltaje de la batería después de la carga) - (voltaje de la batería después de resistencia de 1 ohm conectados conectados durante unos 5 segundos o una vez que la batería se ve estable) * 1 (valor de la resistencia en ohmios. Pero si tu resistencia tiene 5 o 10% de tolerancia. Es mejor tomar min y valor máximo eg:0.9,1.1)/ (voltaje de la batería después de la carga) Simplificado Si usted podría conseguir por debajo de ".1ohms" significa que el circuito de batería desulfator ha hecho un buen trabajo en la recuperación de sus pilas. He subido el código fuente simplemente como un ejemplo hexagonal de archivo y que se podría programar el pic con cualquier programador de pic USB barato. Estoy usando KIT150 USB PIC Programmer.
(Original voltaje de la batería - voltaje de la batería con la resistencia de 1 ohm) x (1 /(Original battery voltage).
http://members.Lycos.co.uk/sanjev17/desulfator.c (Eliminado por webadmin de fuente)
http://members.multimania.co.uk/sanjev17/desulfator.HEX (suprimido por webadmin de fuente)
