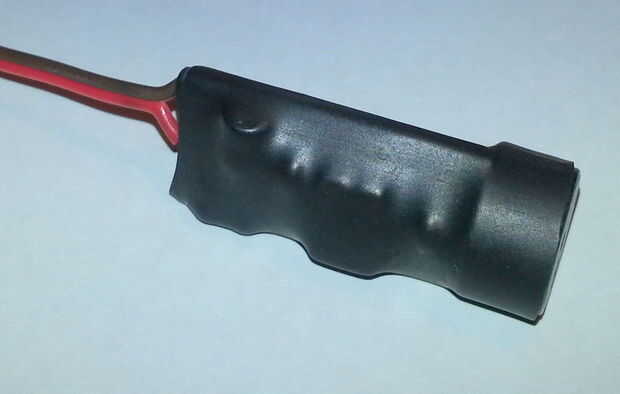

Monitor de baterías de 12V programable PIC 12F675

Ser un chico activo al aire libre, tengo unos cuantos diferentes tipos de luces de 12V y una variedad de tipos de la batería.
-Para volar aviones RC y quadcopters por la noche, utilizamos las baterías de ácido plomo sellada para nuestras mesas de club.

-Para la pesca, tengo unos 12V 2W led luces, accionadas por 2200mA, 3 baterías de LiPo.

-Para acampar, las luces de la carpa y trailer utilizan 12V sealed baterías de plomo-ácido y baterías de LiPo de 3 celdas de 2200mA de linternas portátiles.

Como no quiero totalmente la descarga de las baterías, decidí diseñar a esta monitor de batería.

Características necesarias:

-Fácil de usar e instalar permanentemente.

-Para poder utilizar en cualquier tipo de baterías utilizado para las luces de 12V.

-No-irritante alarma.

-Valor de alarma ajustable de la pick-up.

En lugar de establecer el valor de alarma usando un pote, opté por una opción programable fácil, por lo tanto la necesidad de un microcontrolador (PIC 12F675).

El 12F675 es alimentado a través del 78L 05 regulador y este voltaje es el voltaje de referencia del convertidor A/d. Utilizando un divisor de voltaje resistor (R2 y R3), el voltaje de la batería se mide utilizando el convertidor A/d interno del 12F675... Estos valores del divisor fueron elegidos tal que la tensión máxima medible del 12F675 será alrededor de 15V, con una resolución de alrededor de 15mV.

El zumbador es un zumbador piezoeléctrico de 5V estándar y da 3 pitidos cortos cada vez 15 segundos una vez que el voltaje de la batería es inferior al valor de alarma.

Programación del nivel de alarma se obtiene con un cabezal de 3 pines y jumper mini.

Especificaciones:

Voltaje máximo de entrada 20V
Voltaje de entrada mínimo 8V
Alarma mínima tensión nivel 8V
Nivel de tensión de alarma máxima 15V
Idle 3.12mA actual
Alarma tensión resolución 15mV
