PCG-CV1VR reemplazo de conectador de energía (1 / 4 paso)

Paso 1: El punto de partida

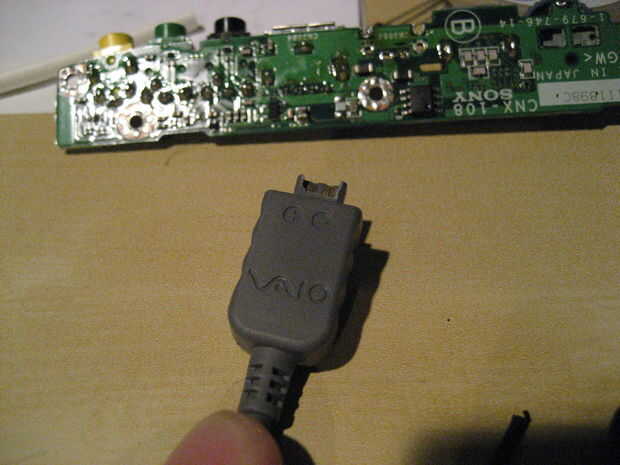

Era tarde una noche, y como estaba poniendo a mi laptop se me cayó, rompiendo el conector de alimentación. Dividido el enchufe, y el conector dentro de la computadora portátil fue también dañado. Me registré en línea, y las piezas de repuesto eran bastante caras, que cuestan más de lo que pagué por el portátil. Esto fue claramente menos que ideal.

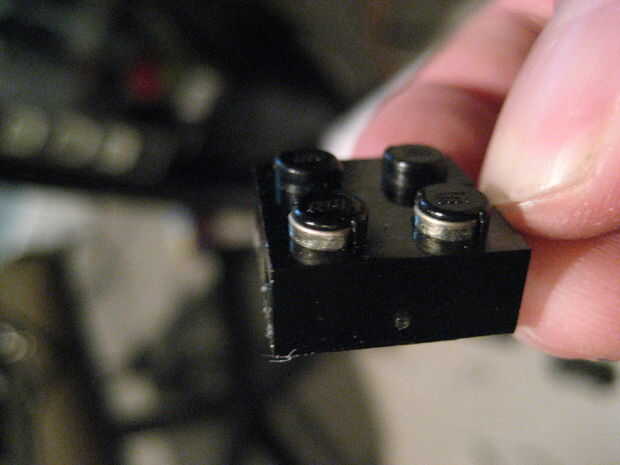

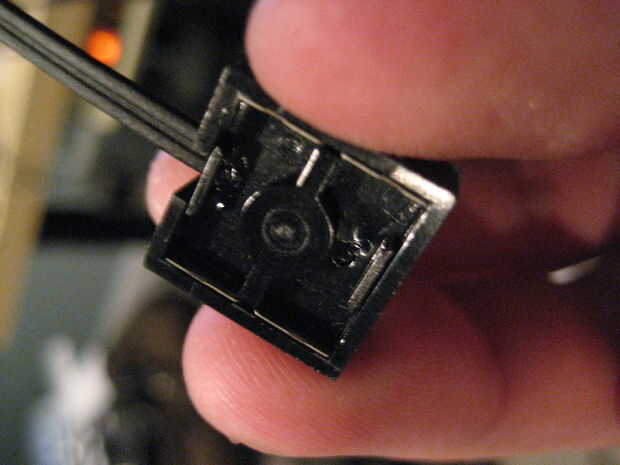

Miré alrededor de la casa para un conector de aceptable, con la esperanza de que encontraría algo con el mismo espaciado de pines, pero es un diseño poco común y un espacio. Decidí que la mejor ruta y luego sería colocar el conector en la parte externa de la computadora portátil y que agregar una función para evitar daños de accidentes similares. Al final colocó en un alambre de lego technic, como tira aparte bajo estrés, puede el amperaje de los implicados y es una solución modular de bajo costo. (Teniendo en cuenta que no son responsables si su proyecto coge el fuego y otros daños sucede lo).

Herramientas y suministros necesarios:

Herramientas:

Alicates de punta
Destornilladores de Joyeros en una variedad de tamaños, cabeza Phillips.
Destornillador de cabeza plana joyeros o dispositivo similar de curiosos.
Soldador con punta fina.
Sharpie.
Etiquetas o cinta adhesiva.
Hojas de afeitar o pelacables.
Más ligero.
Cortador diagonal.

Fuentes:

Tubería de abrigo, en tamaños apropiados para el cable del encogimiento.
Alambre, capaz de manejar 2,5 amperios a 16v DC.
De la soldadura.
Alambre de LEGO.
Desoldar trenza o equivalente.
