Alternativa Hack para el transmisor de FM

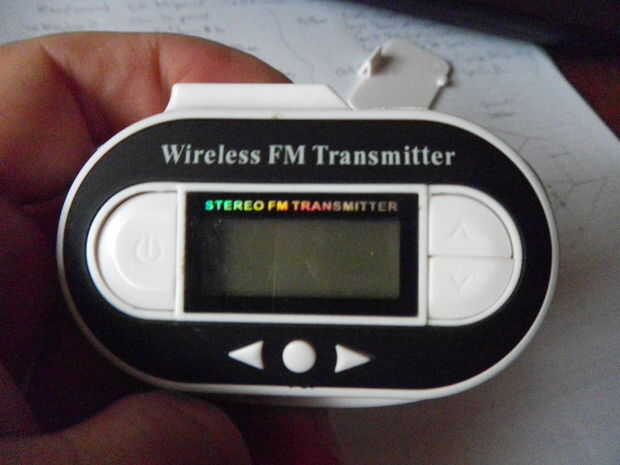

también tengo un transmisor FM que quise hackear para mejorar su siguiente gama

Otro paso a paso puede no ser necesario ya que es casi para soldar 2 cables, así que voy con un álbum de fotos.

Esta alternativa principalmente muestra algunas diferencias:

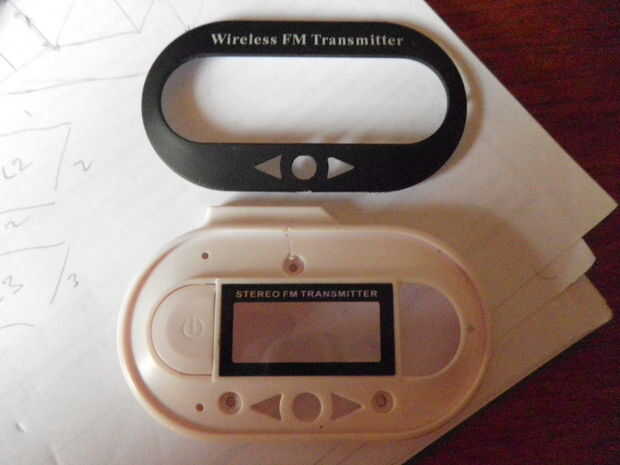

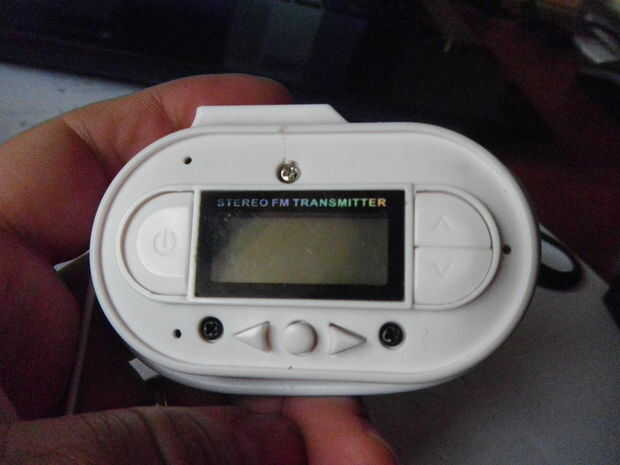

-Mi transmisor tiene tornillos ocultos bajo cubierta plástica negra. ¿Puede ser este modelo con 3 botones siempre tiene este tornillos ocultos?

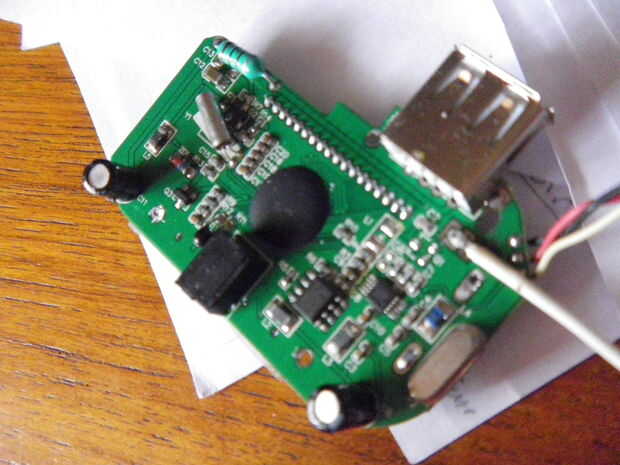

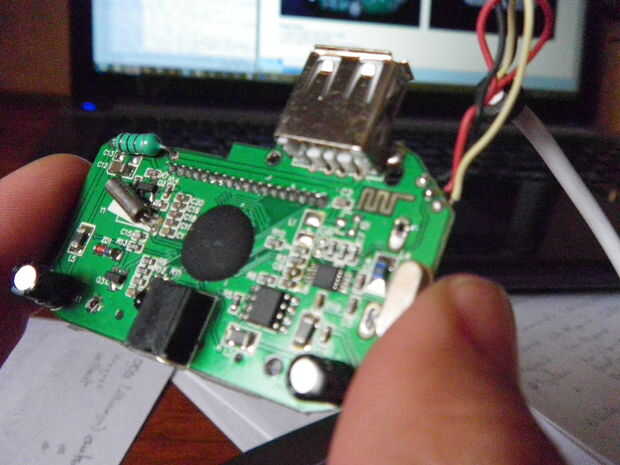

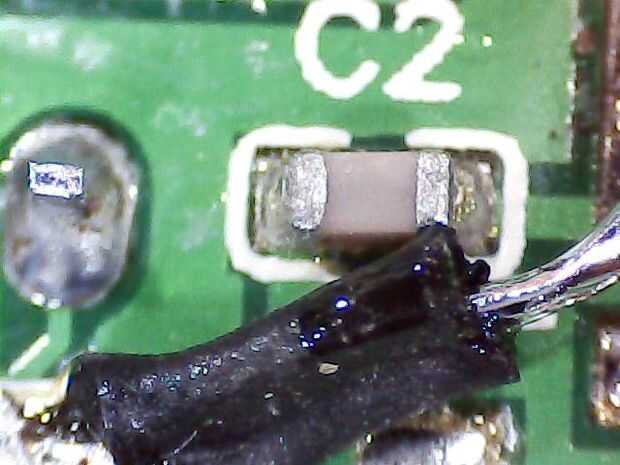

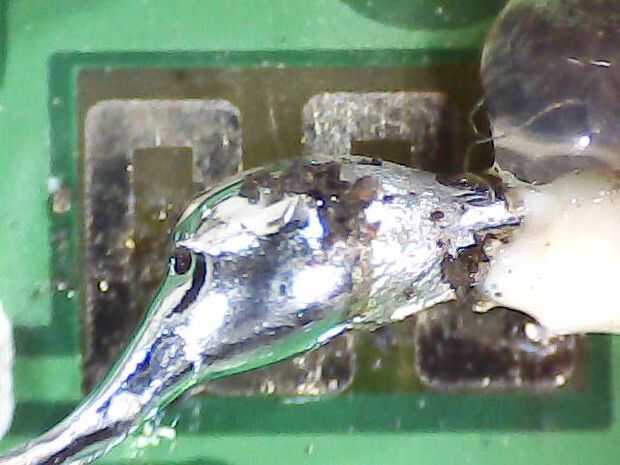

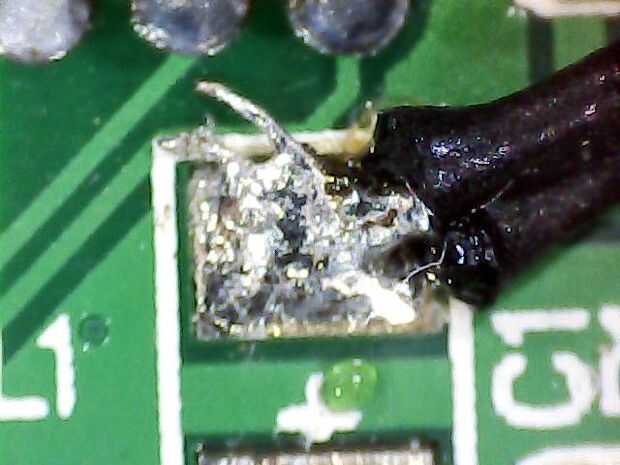

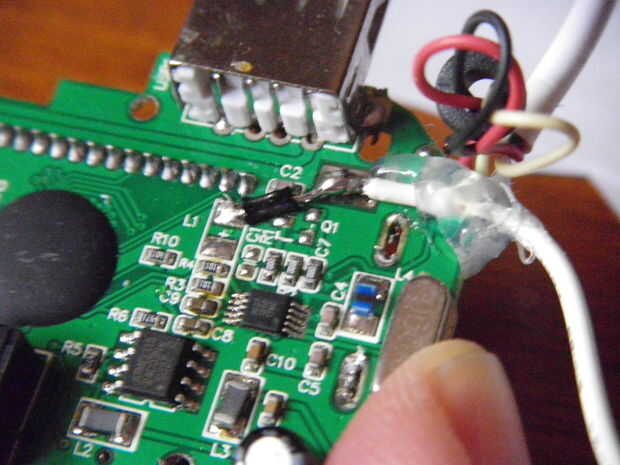

-En vez de quitar el condensador (C2) cerca de la antena, he preferido omitir por soldar un pequeño cable entre la antena y la conexión más cercana (L1).

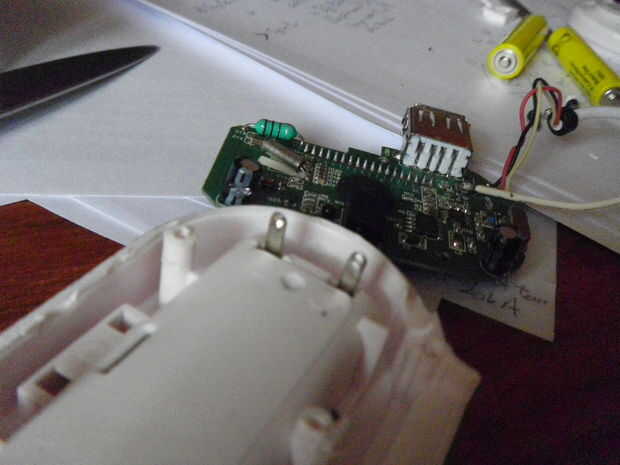

-Necesita desoldar conectores de baterías antes de poder acceder a la placa de circuito, y luego soldarlos otra vez (muchas veces para mí) para probar la nueva antena (¿o tal vez usted puede probar con el conectador de energía?).
-Pegué el cable de la antena a la tarjeta porque a bordo "antena" es frágil y una curva es suficiente para romperlo.

Algunas fotos están borrosas porque no tengo una cámara decente macro, cambié a microscopio USB pero x20 se detalla también en este caso.

Espero que esto ayuda a otros! ;)
