Paso 3: Impresión en tablero

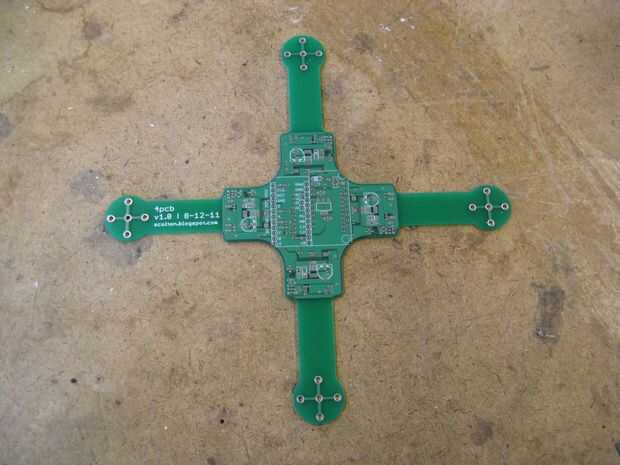

Abajo hay una lista de empresas de impresión de tablero a pocos. Debe tomar el conjunto estándar de archivos Gerber. Para una tabla de dos capas, debe haber hasta siete archivos. Los archivos Gerber para 4pcb se incluyen en los archivos de la documentación del proyecto (paso 1).
Definiciones de capa:
Silkscreen superior (pcbqr. GTO)
Máscara de soldadura superior (pcbqr. GTS)
Cobre superior (pcbqr. GTL)
------------------------------------------
NC Drill (pcbqr. TXT)
------------------------------------------
Cobre de fondo (pcbqr. GBL)
Máscara de soldadura de fondo (pcbqr. GBS)
Serigrafía de fondo (pcbqr. GBO)
Probablemente se puede vivir sin la serigrafía, ya que la densidad de los componentes es demasiado elevada para los designadores ser útil de todos modos. (Deberás hacer referencia a los archivos EAGLE para colocar todas las piezas). El soldermask es absolutamente necesario para esta junta, sin embargo. Un tablero pelado va a ser demasiado difícil soldar.
Tablero de servicios de impresión:
-Circuitos avanzados (www.4pcb.com)
Rápido y confiable (estadounidense), pero envío caro. Si eres un estudiante, utilice el descuento 33Cada para obtener una sola tarjeta por $33 + gastos de envío. Esto es donde yo tengo la mía impresa. Y sí, el nombre "4pcb" proviene URL de este sitio, aunque no son un patrocinador oficial del proyecto ni nada.
-MyRO PCB (www.myropcb.com)
Barato y generalmente rápido.
-Dorkbot PDX (www.dorkbotpdx.org/wiki/pcb_order > ahora www.oshpark.com?)
Orden de grupo, por lo que podría ser más lento, pero buenos precios.
Hay muchos otros. Darse una vuelta. Sólo asegúrese de que el enrutamiento externo a formas no rectangulares y soldermask en ambos lados es opciones estándar.
